压力容器制造通用工艺守则详述

压力容器制造通用工艺守则详述_第1页
1/23
压力容器制造通用工艺守则详述_第2页
2/23
压力容器制造通用工艺守则详述_第3页
3/23

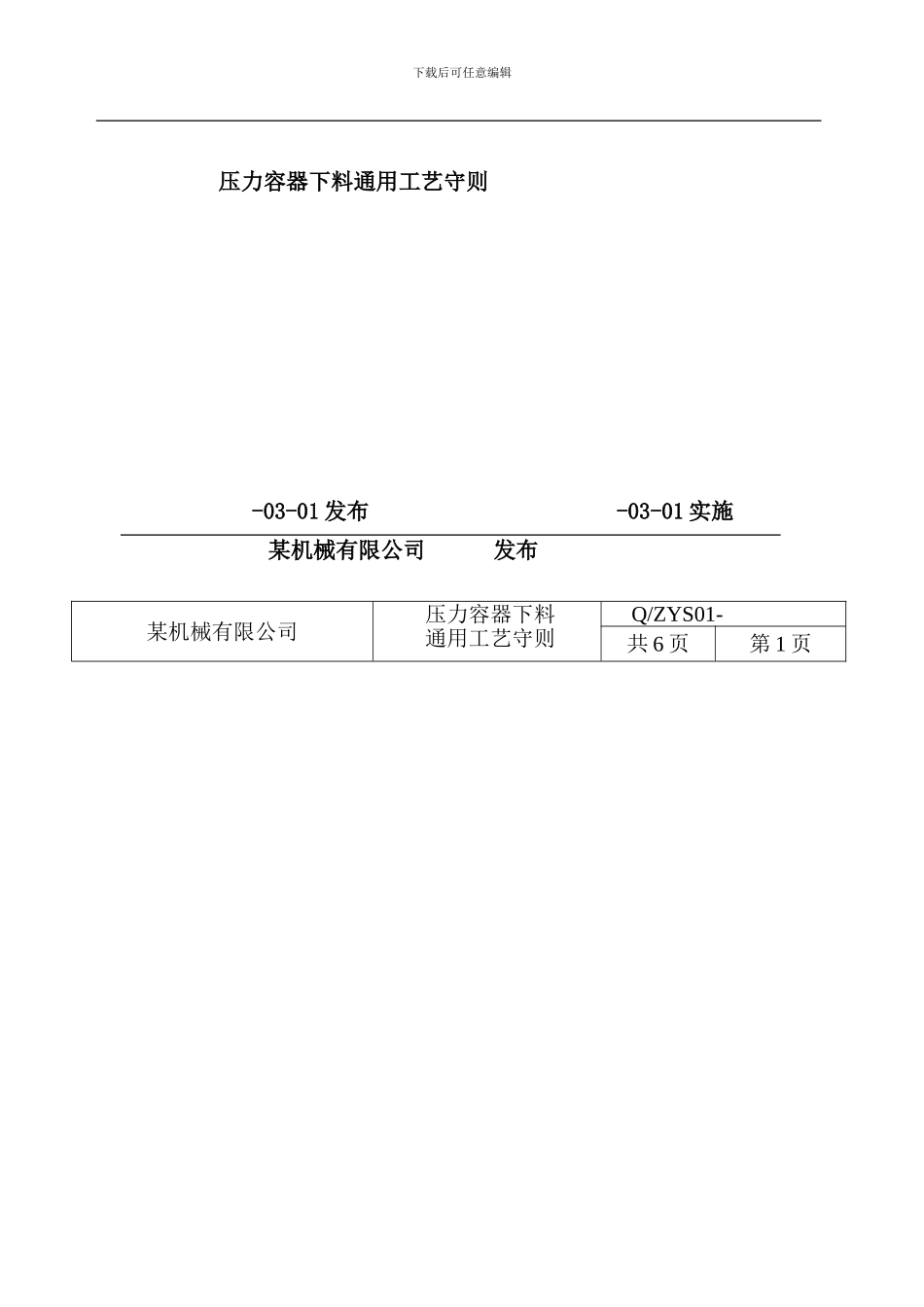

下载后可任意编辑发放编号:03 受控状态: □ 是 □ 否某机械有限公司企业标准 文件编号:Q/ZY-03- 压力容器制造 通用工艺守则 (第一板) 下载后可任意编辑编制:审核:批准: -03-01 发布 -03-01 实施某机械有限公司 发布目 录序号标 准 号标 准 名 称1Q/ZYS01- 压力容器下料通用工艺守则2Q/ZYS02- 压力容器筒体制造及组装工艺守则3Q/ZYS03- 压力容器封头制造工艺守则4Q/ZYS04 气割工艺守则6Q/ZYS06- 手工电弧焊工艺守则6Q/ZYS06- 钨极氩焊工艺守则7Q/ZYS07- 埋弧自动焊工艺守则8Q/ZYS08- 钢制压力容器焊缝返修工艺守则9Q/ZYS09- 压力容器热处理工艺守则10Q/ZYS10- 压力容器压力试验和气密性试验工艺守则11Q/ZYS11- 压力容器油漆工艺守则12Q/ZYS12- 压力容器包装运输工艺守则13Q/ZYS13- 奥氏体不绣钢容器制造工艺守则14Q/ZYS14- 压力容器检验规程16Q/ZYS16- 压力容器元件划分规定16Q/ZYS16- 对接焊缝射线照相检验通用工艺守则17Q/ZYS17- 焊缝编号及焊工钢印位置规定18Q/ZYS18- 手工碳弧气刨工艺守则19Q/ZYS19- 超声波探伤工艺守则20Q/ZYS20- 表面探伤工艺守则 某机械有限公司企业标准 Q/ZYS01- 下载后可任意编辑压力容器下料通用工艺守则 -03-01 发布 -03-01 实施某机械有限公司 发布某机械有限公司压力容器下料通用工艺守则Q/ZYS01- 共 6 页第 1 页下载后可任意编辑1.总则 1.1 本守则规定了压力容器制造的划线放样、 下料、 刨焊接坡口的一般要求, 适用于我厂压力容器制造过程的划线、 下料、 及刨坡口工序。 1.2 本守则与产品的设计图样、 工艺文件同时使用。当有矛盾时, 以产品图样、 工艺文件为准。2. 下料的基本要求2.1 使用的材料应符合图样的规定和相应标准的要求。压力容器受压元件用料应有本厂的材料标记。划线放样后经检验员检验认可, 按规定进行材料标记移植。 2.2 划线放样后经检验员检验确认后才能进行切割工序。 2.3 检验员在下料过程中应检验以下内容。 2.3.1 材料的材质、 规格、 标准号和材料标记; 2.3.2 划线放样的尺寸及材料标记移植和产品零件号; 2.3.3 零件下料后的实际尺寸。 2.4 生产过程中的材料代用必须有按规定程序批准的《材料代用单》。 3 压力容器对接焊缝的布置 3.1 筒节的最小长度:当筒体直径 DN≤1200 时为 300mm; 筒体直径 DN>1200时为 400mm。同一节筒体纵缝应相互平行,两相邻纵缝的弧长对碳素钢、...
