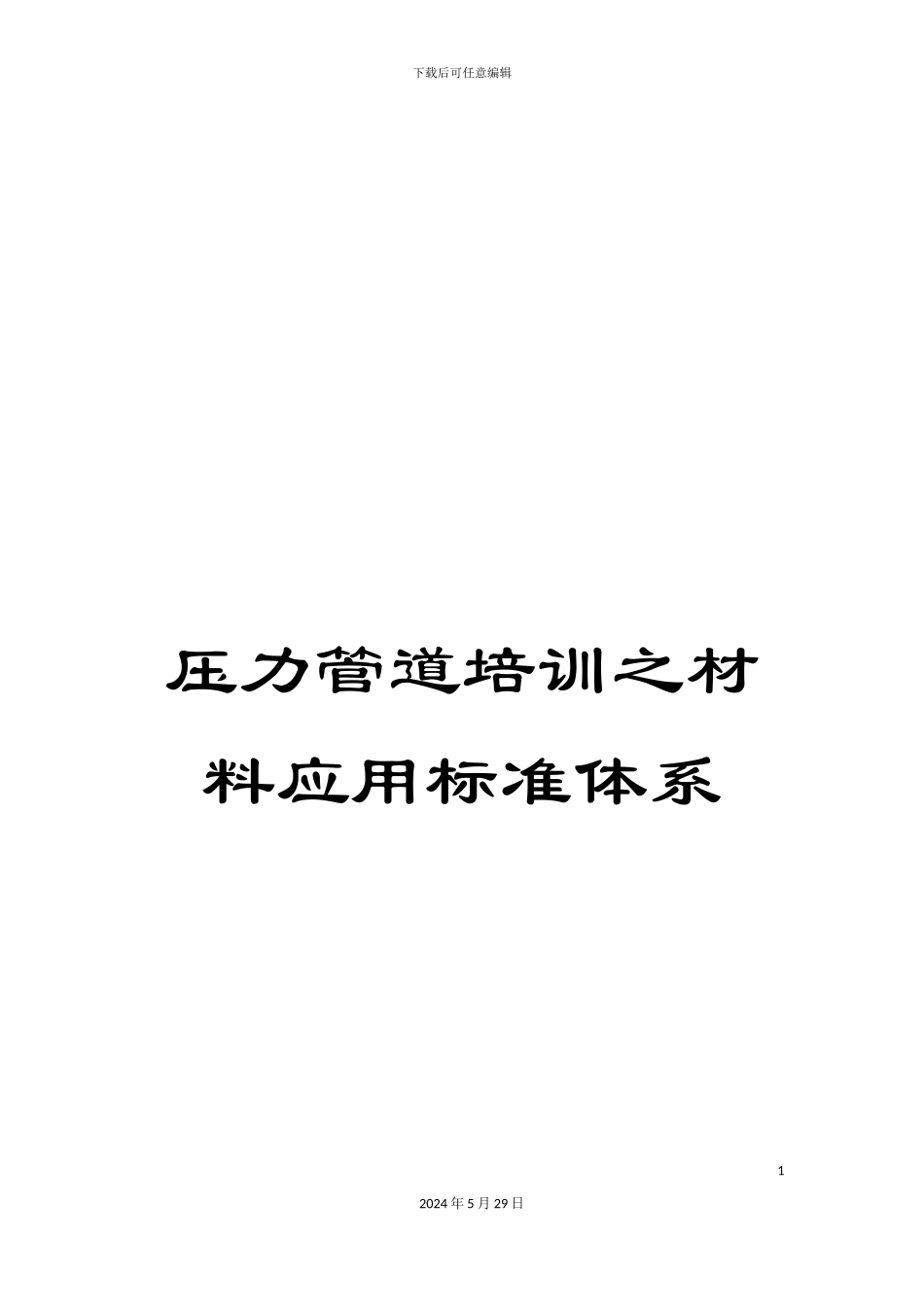

压力管道培训之材料应用标准体系VIP专享

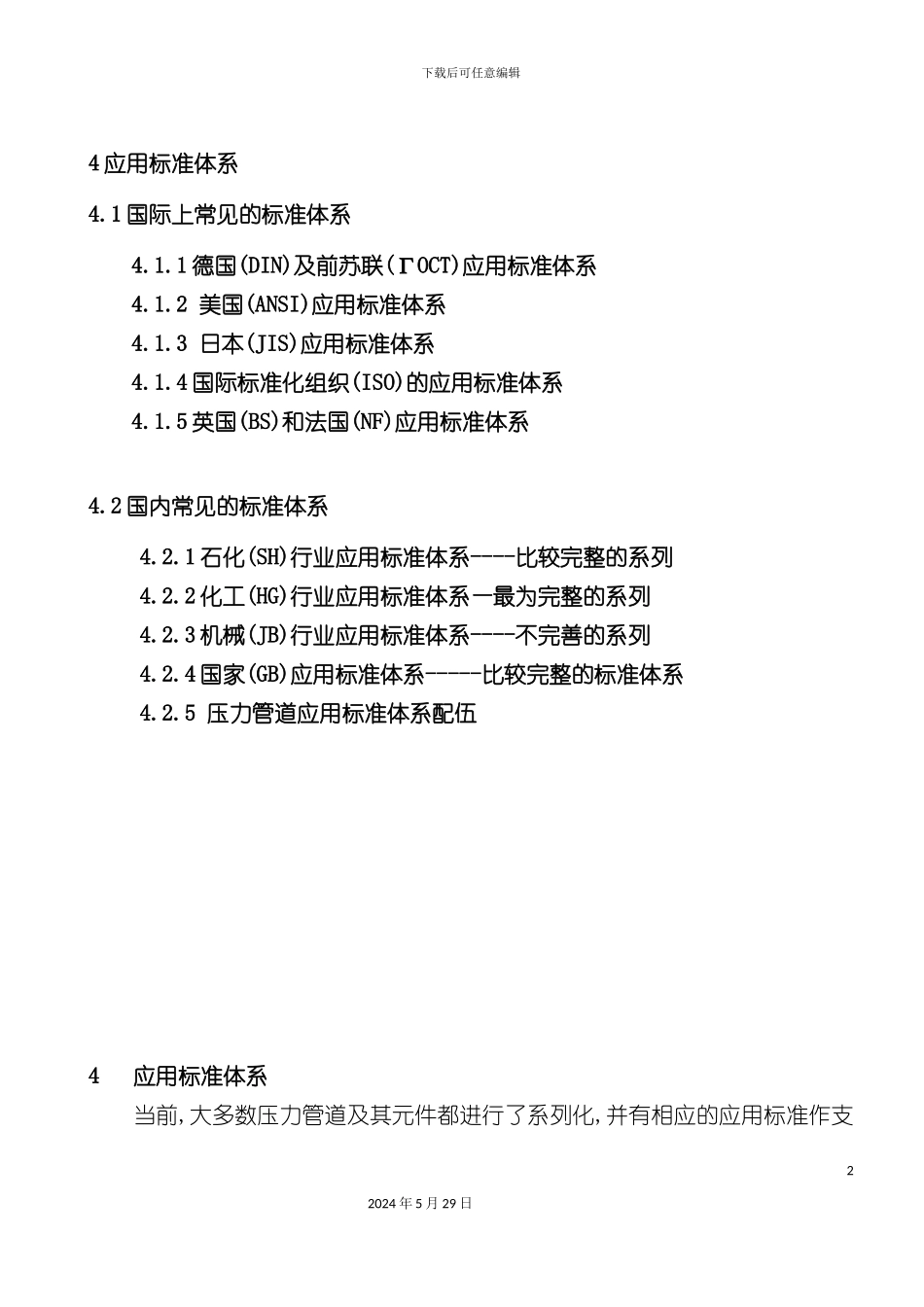

下载后可任意编辑压力管道培训之材料应用标准体系12024 年 5 月 29 日下载后可任意编辑4 应用标准体系4.1 国际上常见的标准体系4.1.1 德国(DIN)及前苏联(ΓOCT)应用标准体系4.1.2 美国(ANSI)应用标准体系4.1.3 日本(JIS)应用标准体系4.1.4 国际标准化组织(ISO)的应用标准体系4.1.5 英国(BS)和法国(NF)应用标准体系4.2 国内常见的标准体系4.2.1 石化(SH)行业应用标准体系----比较完整的系列4.2.2 化工(HG)行业应用标准体系—最为完整的系列4.2.3 机械(JB)行业应用标准体系----不完善的系列4.2.4 国家(GB)应用标准体系-----比较完整的标准体系4.2.5 压力管道应用标准体系配伍4 应用标准体系当前,大多数压力管道及其元件都进行了系列化,并有相应的应用标准作支22024 年 5 月 29 日下载后可任意编辑持。因此压力管道材料设计时首先要考虑的问题就是压力管道及其元件标准系列的选用。应用标准体系。一个管系(路)中各元件所用系列标准的集合。这些标准应包括管子系列标准、管件系列标准、法兰及其连接件系列标准 、 阀门标准等。这些标准经过一定的规则在一个管系中得到应用,它们之间相互衔接、相互配合,从而确定了管道及其元件的基本参数。这些标准中特别以管子标准和法兰标准最具代表性,它们是其它应用标准的基础。下面以管子标准和法兰标准为主,介绍应用标准。当前,世界上各国应用的标准体系有很多,不同的国家不同的行业有不同的应用标准和标准体系,它们之间有些相差很多,无法配套使用和互换因而给使用者带来不少麻烦。因此,压力管道设计的第一步就是选择应用标准体系,并作为设计的统一规定,以免各相关专业因采纳不能互换的其它标准体系而导致错误。世界各国应用标准大致上分为两大类。◆管子----即钢管外径系列分为国际通用系列(大外径系列) 英制管; 国内常见系列(小外径系列) 公制管(或米制管)DN1520253240506580100125150200250300350400450500600国际2227344248607689114140168219273324356406457508610国内1825323845577389108133159219273325377426480530630◆法兰:欧式法兰和美式法兰压力等级:PN 0.1 0.25 0.6 1.0 1.6 2.5 4.0 6.3 10.0 16.0 25.0 40.0 MPa 欧式法兰(DIN)32024 年 5 月 29 日下载后可任意编辑压力等级:PN 2.0 5.0 6.8 10.0 15.0 25.0 42.0 MPa 美式法兰(ANSI) CL 150 300 400 600 900 1500 2500 Psi由此能够看出,无论是法兰还是管子,上述两个系列或两个体...
