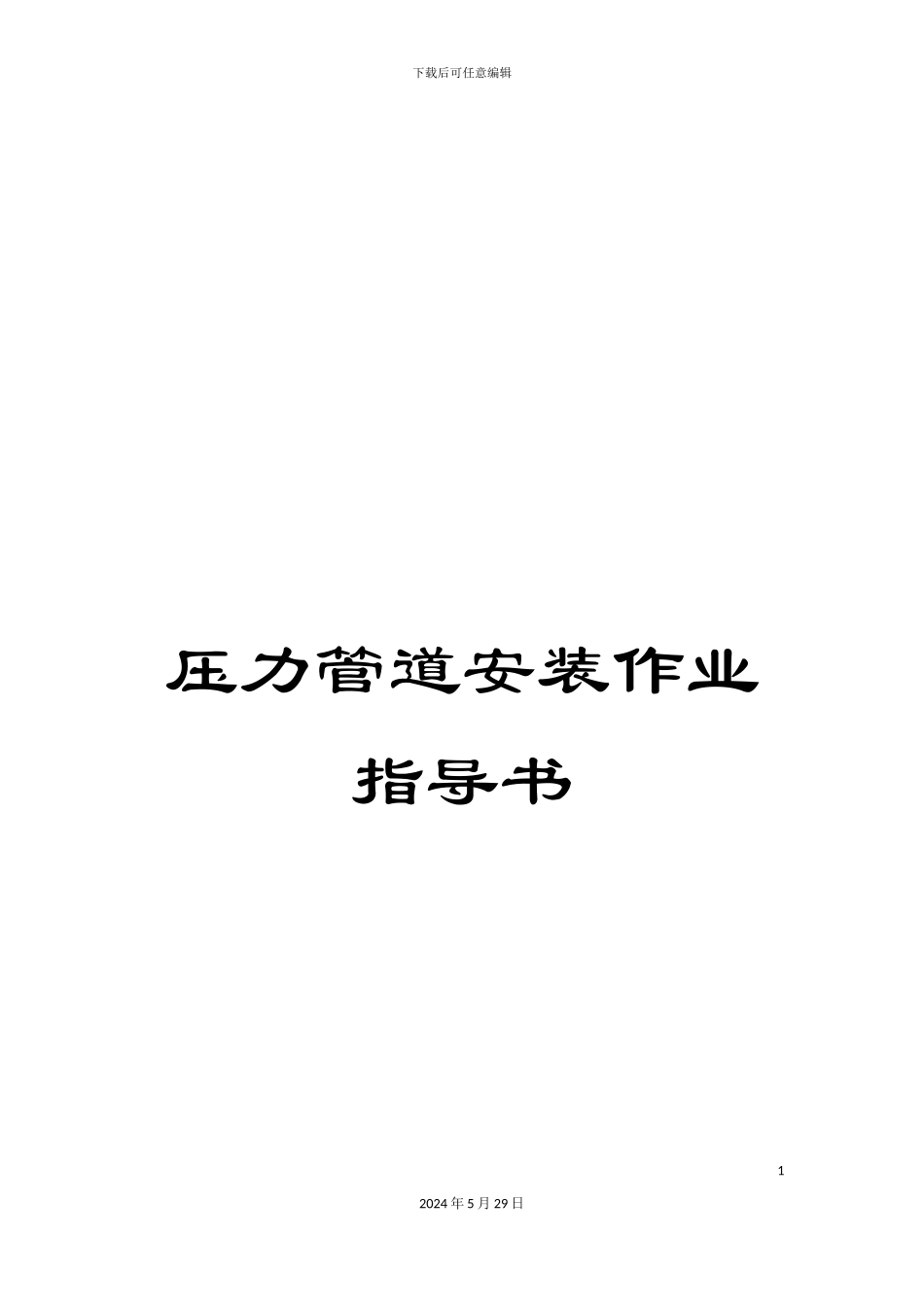

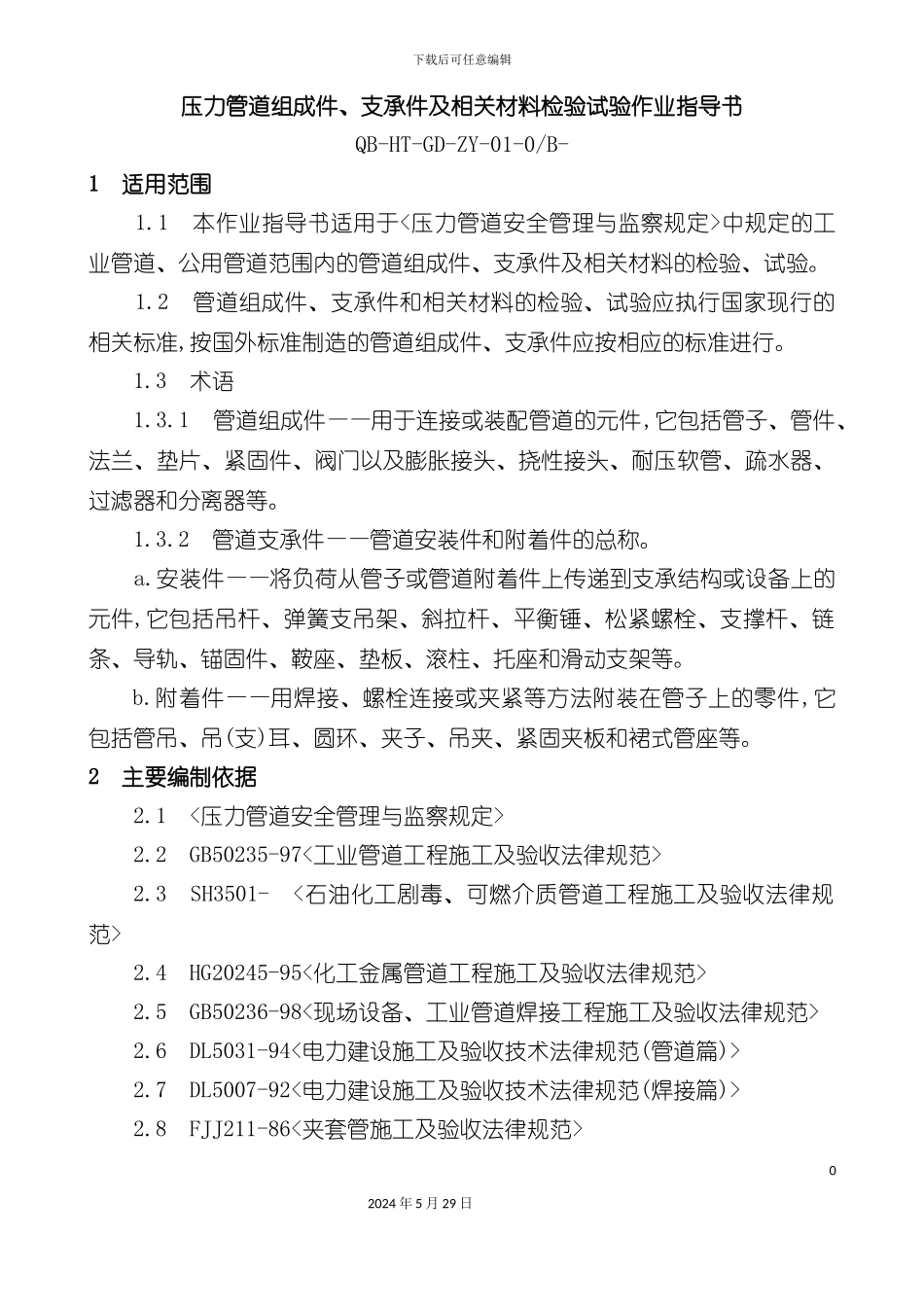

下载后可任意编辑压力管道安装作业指导书12024 年 5 月 29 日下载后可任意编辑压力管道组成件、支承件及相关材料检验试验作业指导书QB-HT-GD-ZY-01-0/B- 1 适用范围 1.1 本作业指导书适用于<压力管道安全管理与监察规定>中规定的工业管道、公用管道范围内的管道组成件、支承件及相关材料的检验、试验。 1.2 管道组成件、支承件和相关材料的检验、试验应执行国家现行的相关标准,按国外标准制造的管道组成件、支承件应按相应的标准进行。 1.3 术语 1.3.1 管道组成件——用于连接或装配管道的元件,它包括管子、管件、法兰、垫片、紧固件、阀门以及膨胀接头、挠性接头、耐压软管、疏水器、过滤器和分离器等。 1.3.2 管道支承件——管道安装件和附着件的总称。 a.安装件——将负荷从管子或管道附着件上传递到支承结构或设备上的元件,它包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、垫板、滚柱、托座和滑动支架等。b.附着件——用焊接、螺栓连接或夹紧等方法附装在管子上的零件,它包括管吊、吊(支)耳、圆环、夹子、吊夹、紧固夹板和裙式管座等。2 主要编制依据 2.1 <压力管道安全管理与监察规定> 2.2 GB50235-97<工业管道工程施工及验收法律规范>2.3 SH3501- <石油化工剧毒、可燃介质管道工程施工及验收法律规范>2.4 HG20245-95<化工金属管道工程施工及验收法律规范>2.5 GB50236-98<现场设备、工业管道焊接工程施工及验收法律规范>2.6 DL5031-94<电力建设施工及验收技术法律规范(管道篇)>2.7 DL5007-92<电力建设施工及验收技术法律规范(焊接篇)>2.8 FJJ211-86<夹套管施工及验收法律规范>02024 年 5 月 29 日下载后可任意编辑2.9 CJJ33- <城镇燃气输配工程施工及验收法律规范>2.10 CJJ28- <城市供热管网工程施工及验收法律规范>2.11 CJJ63-95<聚乙烯燃气管道工程技术作业指导书>2.12 GB50184-93<工业金属管道工程质量检验评定标准>2.13 SH3502- <钛管道施工及验收法律规范>2.14 GB2270-80<不锈钢无缝钢管>2.15 GB30877-82<低中压锅炉用无缝钢管>2.16 GB5310-1995<高压锅炉用无缝钢管>2.17 GB6479- <化肥设备用高压无缝钢管>2.18 GB9948-88<石油裂化用无缝钢管>2.19 GB/T17185-1997<钢制法兰管件>2.20 GB/T13401- <钢板制对焊管件>2.21 GB12459- <钢制对焊无缝管件>2.22 SH3518- <阀门检验与管理规程> 3 检验、试验的准备3.1 管道组成件、支承件及相关...
