压缩空气施工方案

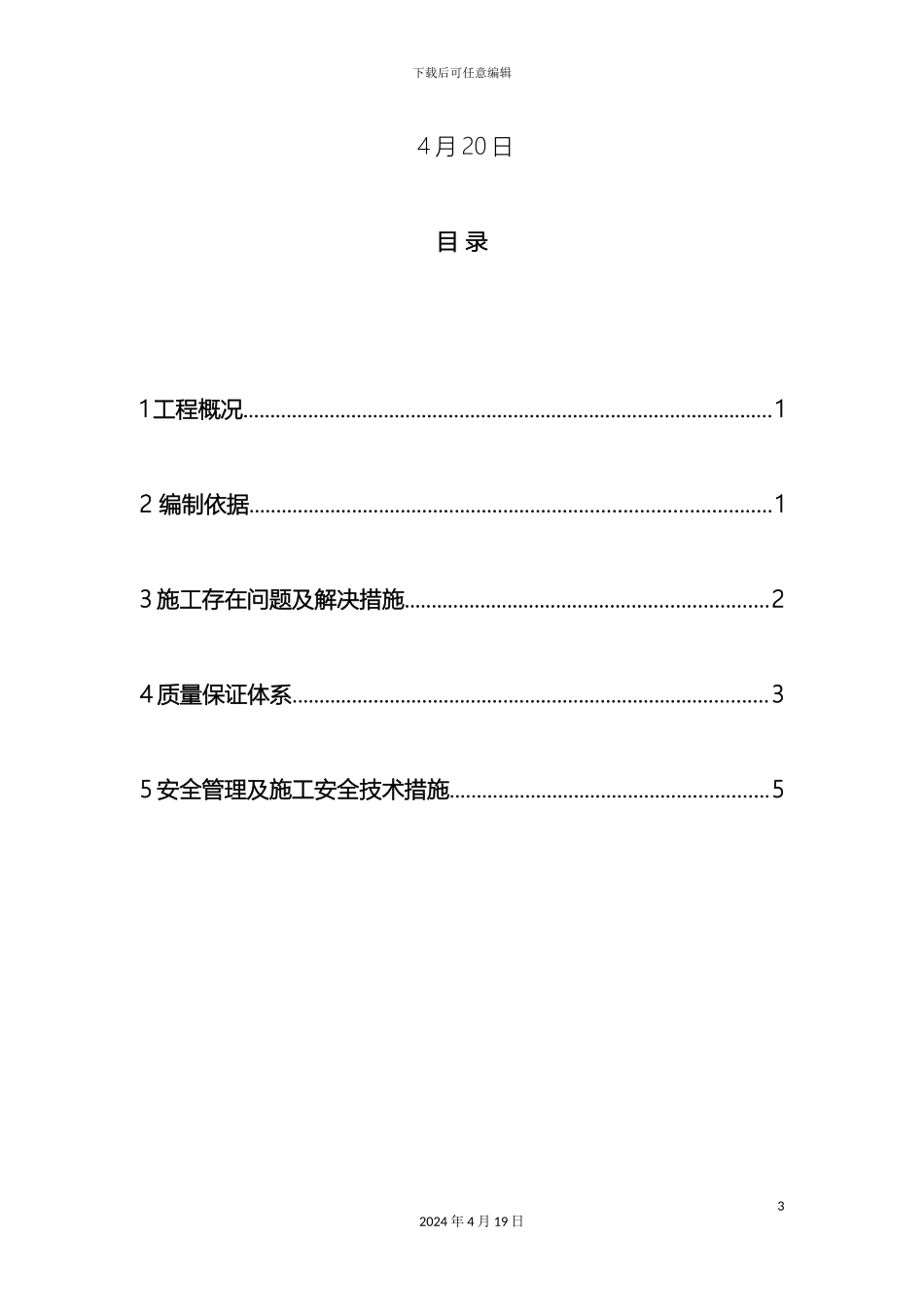

下载后可任意编辑压缩空气施工方案12024 年 4 月 19 日下载后可任意编辑 22024 年 4 月 19 日下载后可任意编辑 4 月 20 日目 录1 工程概况..................................................................................................12 编制依据................................................................................................13 施工存在问题及解决措施...................................................................24 质量保证体系........................................................................................35 安全管理及施工安全技术措施...........................................................532024 年 4 月 19 日下载后可任意编辑1 工程概况 本工程是天津冶金集团轧三钢铁有限公司发电项目压缩空气管道与外网总管碰口施工，压缩空气为高速过滤器冲洗用，管道由厂区压缩空气管网接至循环水泵房的压缩空气储罐中，再由压缩空气罐接至发电主厂房外面的高速过滤器压缩空气入口，进行高速 过 滤 器 冲 洗 。 压 缩 空 气 管 道 工 作 温 度 35℃ ， 工 作 压 力0.5Mpa。压缩空气管道和厂区原有压缩空气主管道碰口时需业主单位配合停气，施工时需在高架管廊上动火切割管材和管道焊接作业，由于高架管廊存在各种介质管道，为避开发生安全事故，故需按此方案安全施工。2 编制依据2.1 本工程设计文件： 由中冶京诚工程技术有限公司设计，甲方提供的施工图，为：发电主厂房总布置图 292.72A102B02R-DE001 高速过滤器压缩空气管道施工图 292.72A104A11B-WT002 02024 年 4 月 19 日下载后可任意编辑2.2 现场的实际情况高架管廊原有介质管道及动火点详见附图2.3 相关法律规范1.《工业金属管道工程施工法律规范》 GB50235- 2.《工业金属管道工程施工质量验收法律规范》 GB50184- 3.《现场设备、工业管道焊接工程施工法律规范》 GB50236- 4.《压力管道法律规范 工业管道》 GB T20801.1- 5.《建筑设计防火法律规范》 GB 50016- 12024 年 4 月 19 日下载后可任意编辑3 施工存在问题及解决措施3.1 存在问题 如附图所示，压缩空气管道由发电厂房接至高架管廊，需在管廊上和厂区原有空气管道碰口，施工前需业主配合停气，管道安装时使用氧气乙炔割刀切割管道，使用电弧焊焊接，高架管廊上原有介质管道繁多...
