原料加工工艺技术VIP专享

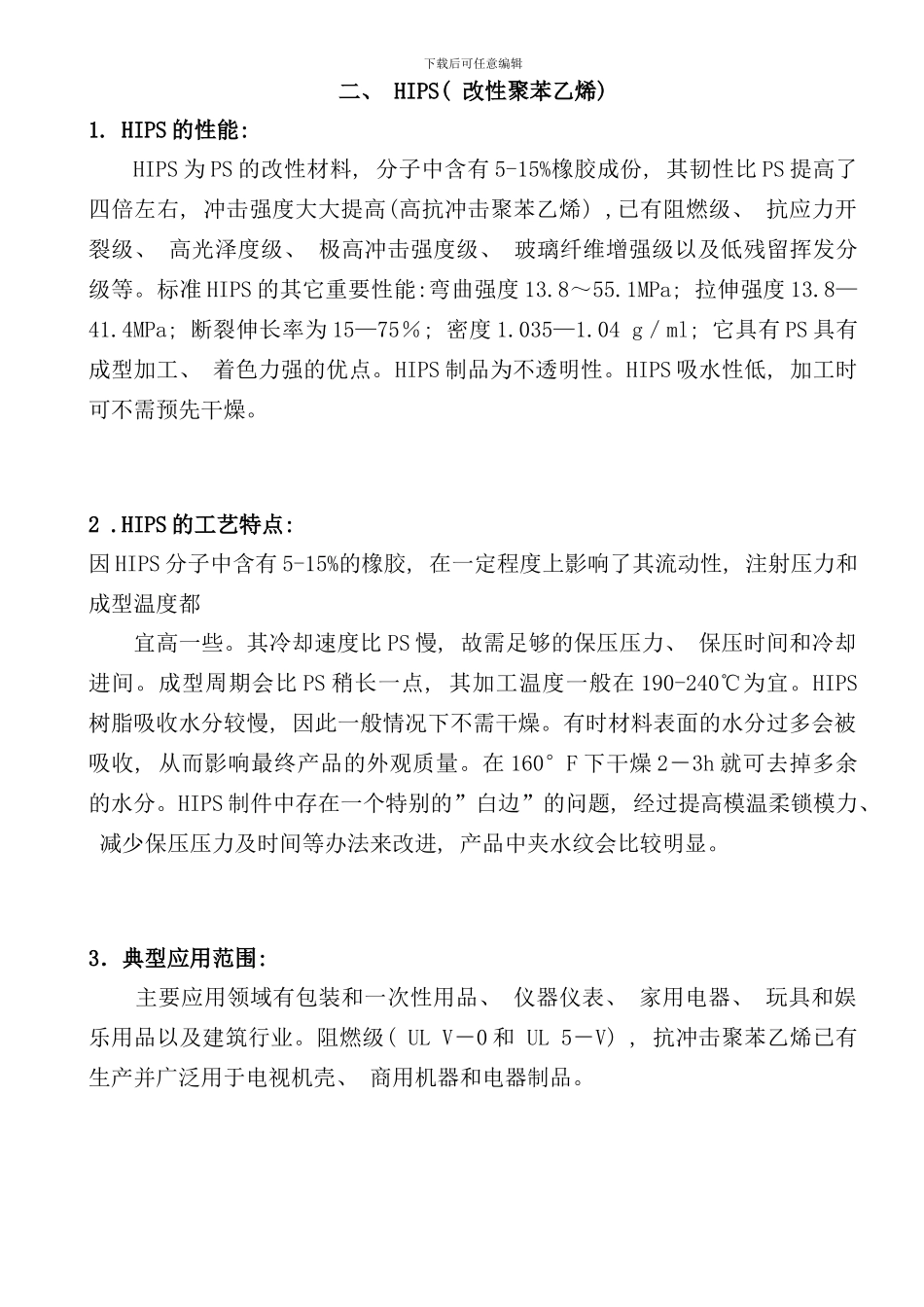

下载后可任意编辑注塑常见原料的性能及加工工艺特点一、 P S( 聚苯乙烯) 1 .PS 的性能: PS 为无定形聚合物, 流动性好, 吸水率低( 小于 00.2%) , 是一种易于成型加工的透明塑料。其制品透光率达 88-92%, 着色力强, 硬度高。但 PS 制品脆性大, 易产生内应力开裂, 耐热性较差( 60-80℃) , 无毒, 比重 1.04g\cm3左右( 稍大于水) 。成型收缩率( 其值一般为 0.004—0.007in／in) , 透明PS－－这个名称仅表示树脂的透明度, 而不是结晶度。(化学和物理特性: 大多数商业用的 PS 都是透明的、 非晶体材料。PS 具有非常好的几何稳定性、 热稳定性、 光学透过特性、 电绝缘特性以及很微小的吸湿倾向。它能够抵抗水、 稀释的无机酸, 但能够被强氧化酸如浓硫酸所腐蚀, 而且能够在一些有机溶剂中膨胀变形。) 2 .PS 的工艺特点: PS 熔点为 166℃, 加工温度一般在 185-215℃为宜, 熔化温度 180~280℃, 对于阻燃型材料其上限为 250℃, 分解温度约为 290℃, 故其加工温度范围较宽。模具温度 40~50℃, 注射压力: 200~600bar, 注射速度建议使用快速的注射速度, 流道和浇口 能够使用所有常规类型的浇口。PS 料在加工前, 除非储存不当, 一般不需要干燥处理。假如需要干燥, 建议干燥条件为 80C、 2~3 小时。因 PS 比热低, 其制作一些模具散热即能很快冷凝固化, 其冷却速度比一般原料要快, 开模时间可早一些。其塑化时间和冷却时间都较短, 成型周期时间会减少一些; PS 制品的光泽随模温增加而越好。3．典型应用范围: 包装制品( 容器、 罩盖、 瓶类) 、 一次性医药用品、 玩具、 杯、 刀具、 磁带轴、 防风窗以及许多发泡制品——鸡蛋箱。肉类和家禽包装盘、 瓶子标签以及发泡 PS 缓冲材料, 产品包装, 家庭用品( 餐具、 托盘等) , 电气( 透明容器、 光源散射器、 绝缘薄膜等) 。下载后可任意编辑二、 HIPS( 改性聚苯乙烯) 1. HIPS 的性能:HIPS 为 PS 的改性材料, 分子中含有 5-15%橡胶成份, 其韧性比 PS 提高了四倍左右, 冲击强度大大提高(高抗冲击聚苯乙烯) ,已有阻燃级、 抗应力开裂级、 高光泽度级、 极高冲击强度级、 玻璃纤维增强级以及低残留挥发分级等。标准 HIPS 的其它重要性能:弯曲强度 13.8～55.1MPa; 拉伸强度 13.8—41.4MPa; 断裂伸长率为 15—75％; 密度 1.035—1.04 g／ml; 它具有 PS 具有成型加工、 着色力强的...
