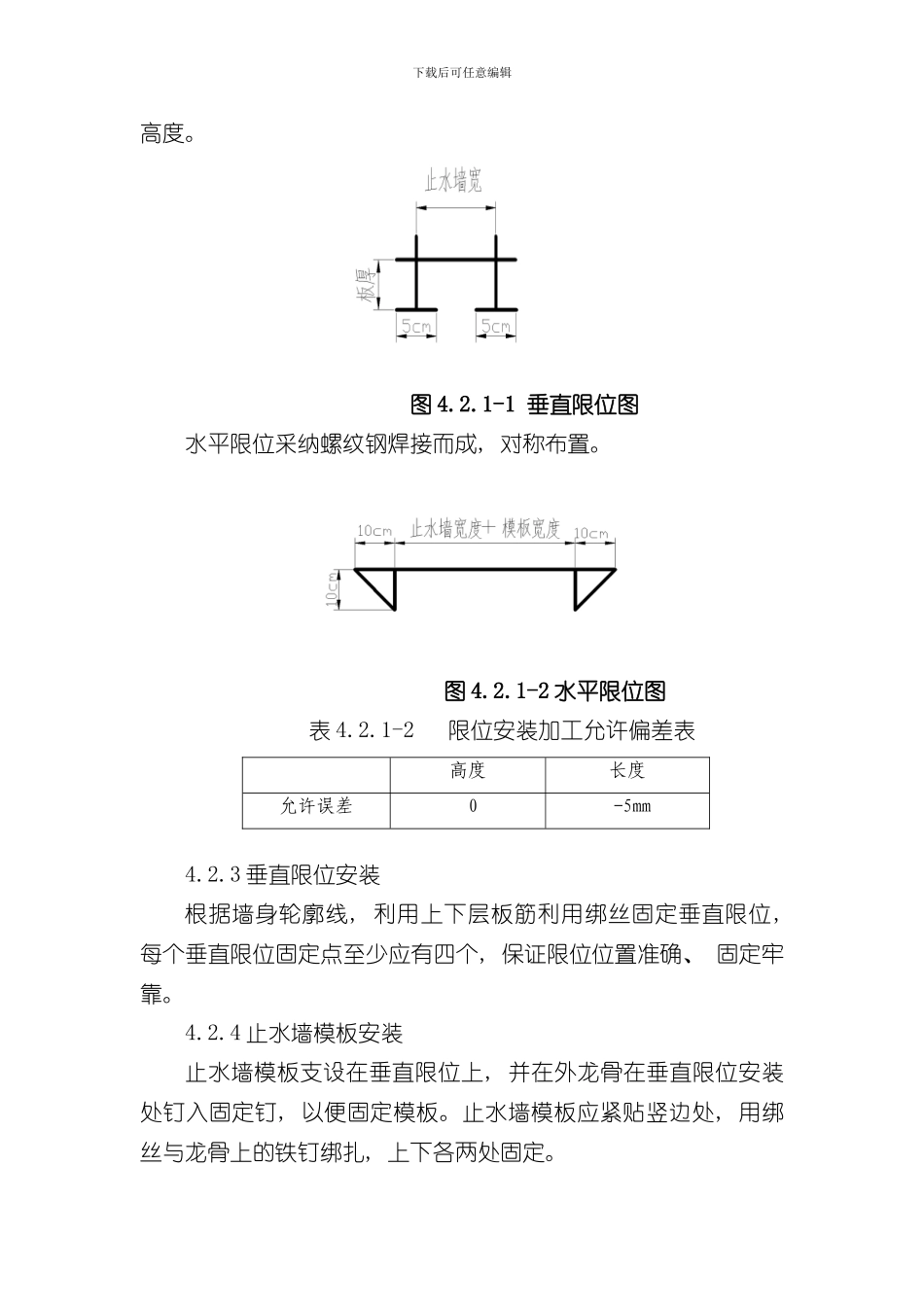

下载后可任意编辑卫生间止水墙随楼板结构一次成型施工工法江苏省信拓建设集团股份有限公司石家庄分公司史加华 卢海峰 陈贵 蔡祥林前言卫生间四周墙体除门口处, 一般由楼板向上做一道高度不小于 200mm 的混凝土翻边止水墙, 止水墙施工常采纳二次支模、 浇筑混凝土方法, 止水效果并不理想。我们开展了施工工艺创新, 经过潜心讨论和不断试验, 采纳将卫生间止水墙与楼板结构同时浇筑, 避开二次浇筑形成结构施工缝的现象的发生, 有效增强卫生间结构自防水能力, 减少向无水房间窜水现象的发生, 取得了较好的效益和社会效益, 经过总结形成本工法。1.工法特点1.1 卫生间止水墙与楼板结构同时浇筑, 避开二次浇筑形成结构施工缝。1.2 卫生间止水墙与楼板结构同步施工, 减少二次支模、 降低工程施工成本。1.3 利用卫生间止水墙与楼板结构同步施工工艺, 可有效控制因二次施工造成的污染, 做到绿色施工。1.4 利用施工场地废钢筋短料, 制作垂直及水平定型限位, 重复利用。1.5 利用卫生间止水墙与楼板结构同步施工工艺, 提高卫生间结构防水能力,有效减少卫生间向相邻无水房间窜水现象的发生。2.适用范围下载后可任意编辑适用于四周墙体做混凝土翻边止水墙的卫生间。3.工艺原理主体施工时, 同步进行卫生间止水施工, 采纳定型模板与楼板结构同时施工。在楼板模板支设完毕后, 弹出止水墙墙身线, 钢筋施工完毕后, 设置止水墙模板, 实行垂直和水平限位相结合控制的施工工艺, 止水墙混凝土与楼板混凝土同时施工, 保证止水墙与楼板混凝土构件的完整性。4.施工工艺流程及操作要点4.1 施工工艺流程 测量放线→定型模板及限位加工→垂直限位安装→止水墙模板支设→限位卡箍安装→标高测量→浇筑楼板混凝土→浇筑止水墙混凝土→拆除止水墙模板→混凝土养护。4.2 操作要点4.2.1 测量放线底板模板支设完毕后, 按图纸尺寸进行止水墙定位放线,必须将门洞位置显著标示,考虑到模板施工的需要,需将止水墙身里外边线均需在模板上显示。4.2.2 定型模板及限位加工根据图纸尺寸要求设计卫生间止水墙模板,采纳 12mm 厚多层板定型制作,固定背楞采纳 50mm*100mm 木龙骨,上下各一根表 4.2.1-1 止水墙模板加工允许偏差表 垂直限位采纳废钢筋头制作成倒”开”型,考虑固定需要,下端采纳 5cm 短钢筋方便固定止水墙模板, 高度为板厚+止水平模板宽度直线度尺寸允许误差8mm3mm≤5mm下载后可任意编辑高度。 图 4.2.1-1 垂直限位图 水平限位...
