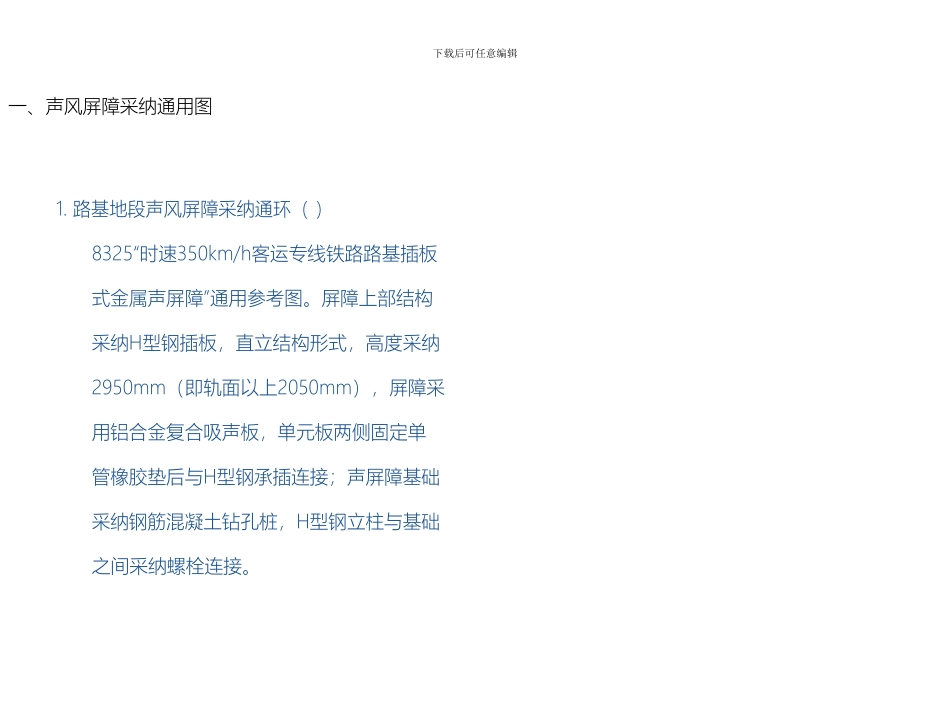

下载后可任意编辑参考高铁插板式声屏障安装技术交底12024 年 4 月 19 日下载后可任意编辑插板式金属屏障 安装技术交底资料 中铁三局京沪高速铁路土建工程五标段项目经理部22024 年 4 月 19 日下载后可任意编辑一、声风屏障采纳通用图 1. 路基地段声风屏障采纳通环（ ） 8325“时速350km/h客运专线铁路路基插板 式金属声屏障”通用参考图。屏障上部结构 采纳H型钢插板，直立结构形式，高度采纳 2950mm（即轨面以上2050mm），屏障采 用铝合金复合吸声板，单元板两侧固定单 管橡胶垫后与H型钢承插连接；声屏障基础 采纳钢筋混凝土钻孔桩，H型钢立柱与基础 之间采纳螺栓连接。 下载后可任意编辑2. 桥梁地段声屏障采纳通环（ ）8323A“ 时速350km/h客运专线铁路桥梁插板式金属 声屏障”通用参考图，声屏障上部结构采纳 H型钢插板，直立结构形式，敏感点声屏障 高度采纳2150/3150mm（即轨面以上 2050/3050mm），非敏感点声屏障高度采 用1950mm，声屏障采纳铝合金复合吸声板 ，单元板两侧固定单管橡胶垫后与H型钢承 插连接。 下载后可任意编辑二、声风屏障高度 1. 路基地段声、风屏障高度采纳2950mm（即轨面以 上2050mm）。 ƒ 桥梁地段声屏障高度除秦淮河、廖家边及乔家门 特大桥以下段落：DK1020+167.53-DK1022+500.00 左侧、 DK1020+167.53-DK1022+750.00右侧 DK1079+769.68-DK1080+893.33右侧、 DK1080+070.88-DK1081+155.32左侧声屏障高度采 用3150mm外，其它桥梁地段声屏障高度均采纳 2150mm（即轨面以上2050mm）；桥梁地段风屏障 高度采纳1950mm。（具体设计高度以设计院下发 下载后可任意编辑图纸为准） 下载后可任意编辑三、高铁金属声屏障的组成 1. 安装基础 2. 立柱安装紧固件 3. H型钢立柱 4. 解耦装置（底部缓冲密封橡胶垫） 5. 铝合金复合吸声板（包含单管橡胶） 6. 中间垫片（单元板之间密封缓冲作用） 7. 通透隔声板 8. 重力式砂浆 下载后可任意编辑三、高铁金属声屏障的组成 1） 京沪高速铁路插板式声屏障结构形式 通透隔声板 铝合金复合 吸声板 中 间 垫 板 解 耦 装 置 H型钢立柱 立柱连接紧 下载后可任意编辑固件 下载后可任意编辑三、高铁金属声屏障的组成2） 典型的高铁金属声屏障结构形式H型钢立柱立柱连接紧固件解耦装置下载后可任意编辑铝合金复合吸声板中间垫板高强螺母2个防松动垫圈1套弹性垫圈1个薄螺母1个 下载后可任意编辑三、高铁...
