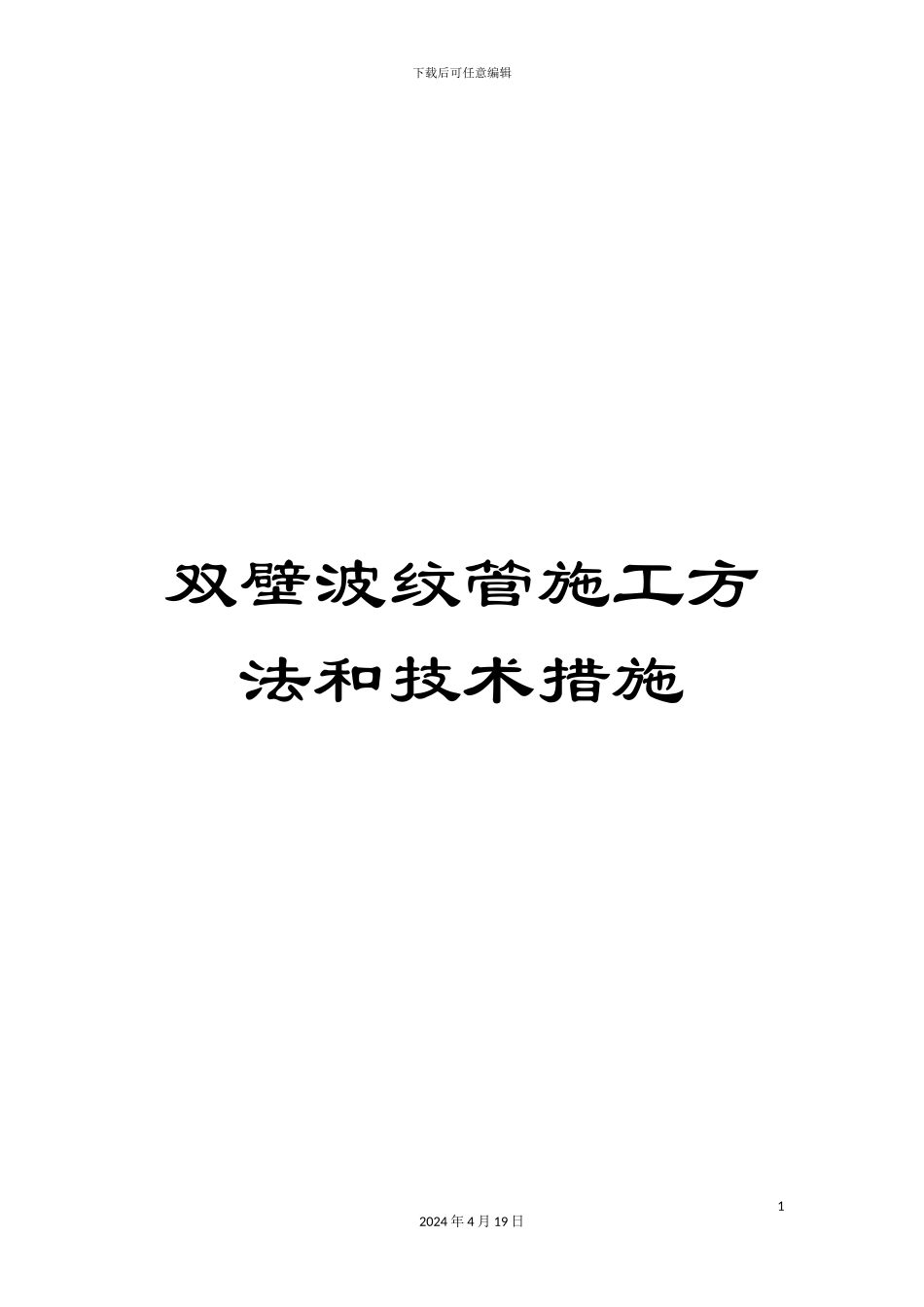

双壁波纹管施工方法和技术措施

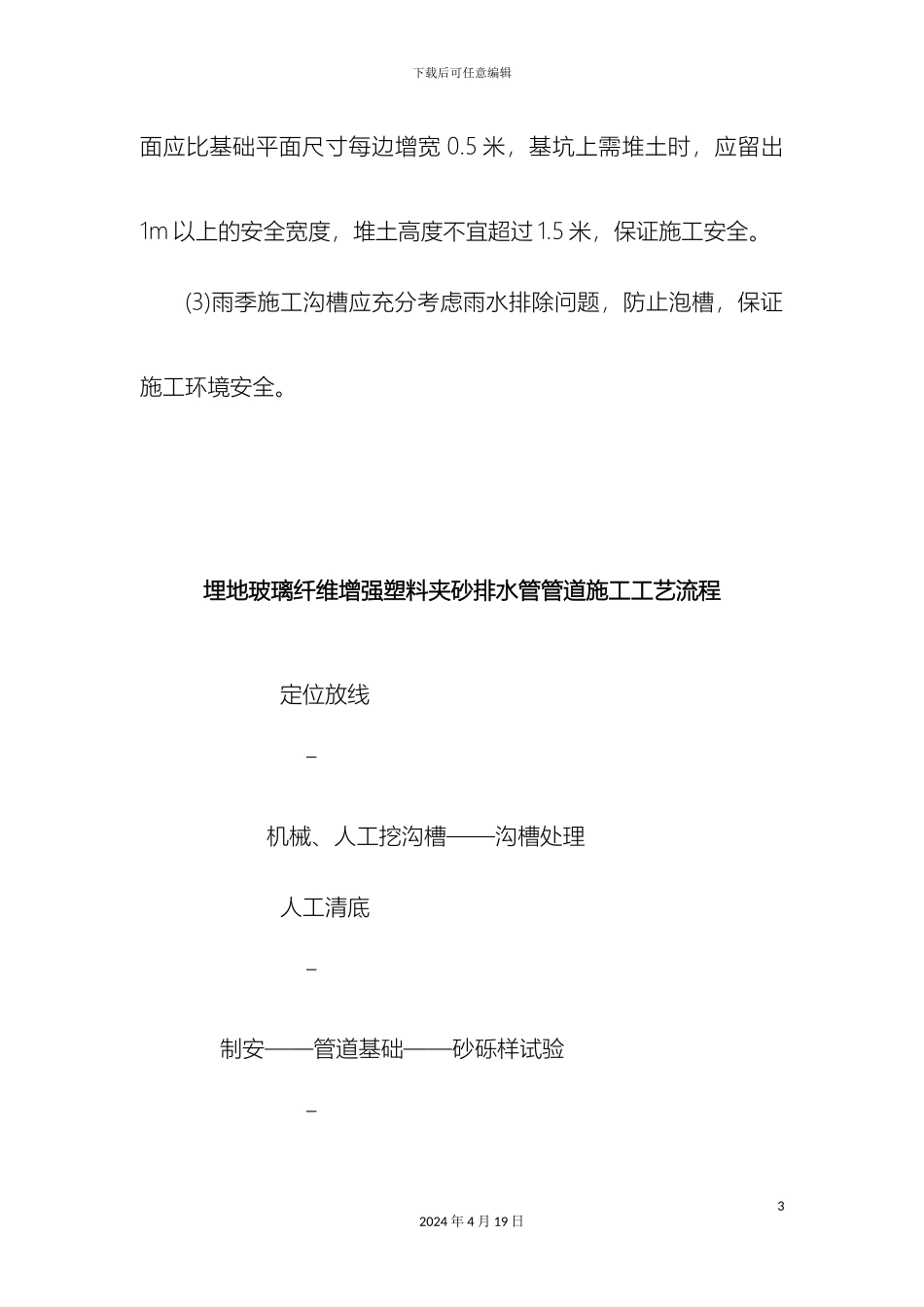

下载后可任意编辑双壁波纹管施工方法和技术措施12024 年 4 月 19 日下载后可任意编辑施工方法和技术措施1、排水工程1.1、本工程排水管道采纳的管材为：排水管道主要采纳埋地玻璃纤维增强塑料夹砂 D400 排水管，路灯电缆护管为 PVC-U 管70*2.3 ， 电 缆 过 路 护 管 为 DN50 镀 锌 钢 管 ， 给 水 管 材 选 用DN225PE 给水管。1.2、排水管道施工工艺流程参见排水管道施工工艺流程图。1.3、沟槽开挖(1)根据地质资料、现场情况及排水管道施工法律规范，本工程的沟槽开挖采纳机械开挖，人工配合。并及时测量槽底高程及宽度，槽底严禁超挖扰动基地原状土，达到设计槽底高程的最后一层 30cm 土要人工清底。(2)基础开挖时将边坡整修成 3:1 的斜坡并留空。一般基坑底22024 年 4 月 19 日下载后可任意编辑面应比基础平面尺寸每边增宽 0.5 米，基坑上需堆土时，应留出1m 以上的安全宽度，堆土高度不宜超过 1.5 米，保证施工安全。(3)雨季施工沟槽应充分考虑雨水排除问题，防止泡槽，保证施工环境安全。埋地玻璃纤维增强塑料夹砂排水管管道施工工艺流程 定位放线 ¯ 机械、人工挖沟槽——沟槽处理 人工清底 ¯ 制安——管道基础——砂砾样试验 ¯32024 年 4 月 19 日下载后可任意编辑 机械下管——管道安装——人工就位 ¯ 柔性接口 管 道 护 管 ¯ 检查井 ¯ 闭水试验 ¯ 覆土打夯UPVC、PE 管道施工工艺流程 定 位 放 线42024 年 4 月 19 日下载后可任意编辑 ¯人工挖沟槽 ¯ 垫 层 铺 设 ¯ 人工下管—— 管道安装——人工就位 ¯ 柔性接口 管 道 稳 护 （ 粗 砂 ） ¯ 检 查 井 ¯ 闭 水 试 验 ¯ 52024 年 4 月 19 日下载后可任意编辑 粗砂护管回填覆 ¯ 回土打夯1.4、管道铺设、护管当管基砂砾完成达到设计值的时，可进行排管操作。管道铺设前，应组织质检人员对运至现场的成品管进行逐节检查，在运输或堆放过程中有损坏的管子不得吊入沟槽，对于管节两侧接口处的飞边、毛刺予以凿除。同时复测基础顶面标高，排管时控制好管内口底标高，可经过管枕适当调整，直至达到设计要求。铺管采纳人工（机械）吊运，人工就位。1.5、U-PVC 管铺设（1）按基础宽度两侧立木模后，回填 10cm 砂垫层，并控制62024 年 4 月 19 日下载后可任意编辑好砂垫层的厚薄均匀。（2）由于管自重轻，在铺设时在 U－PVC 管背上，按一定距离用中粗砂...
