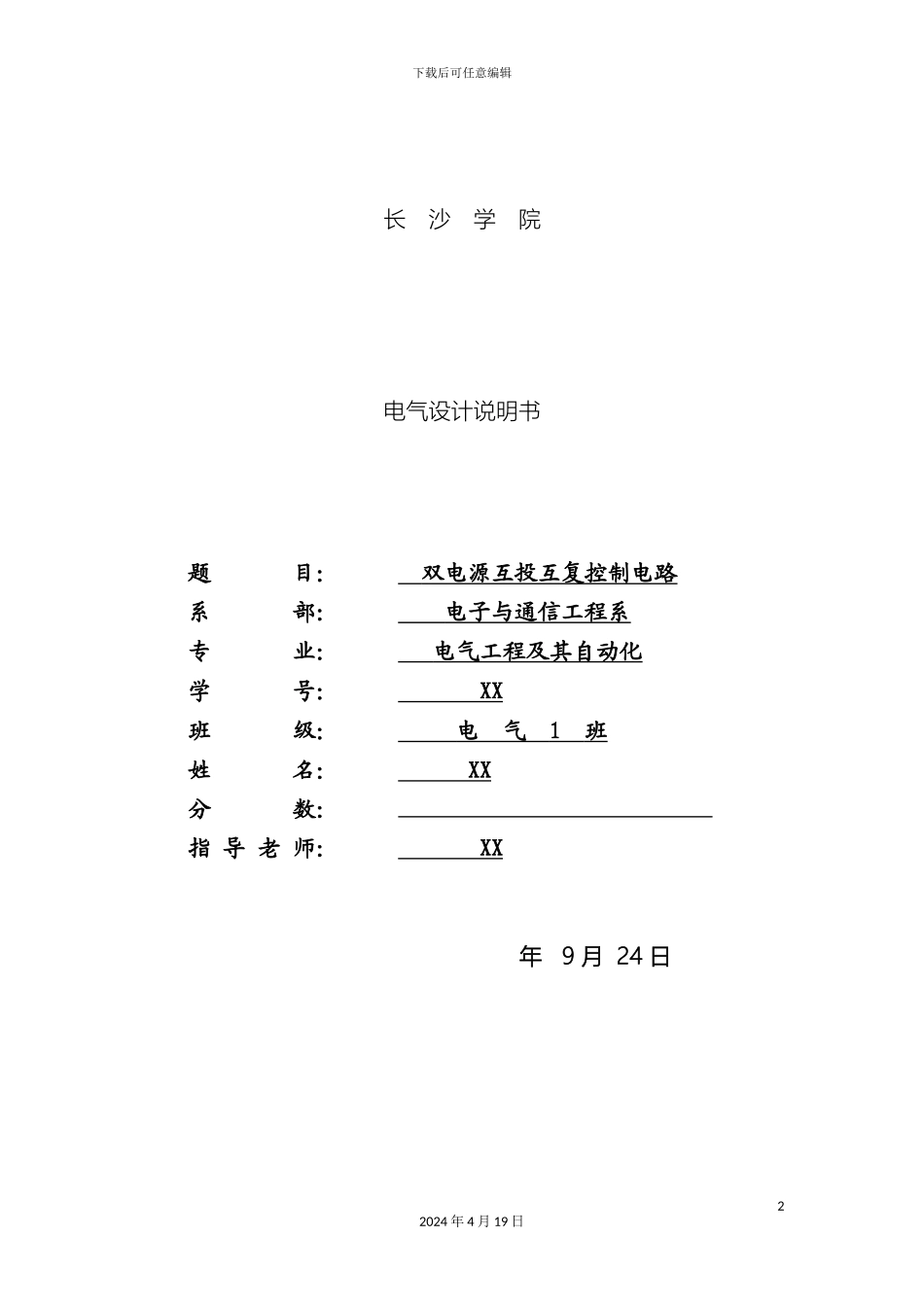

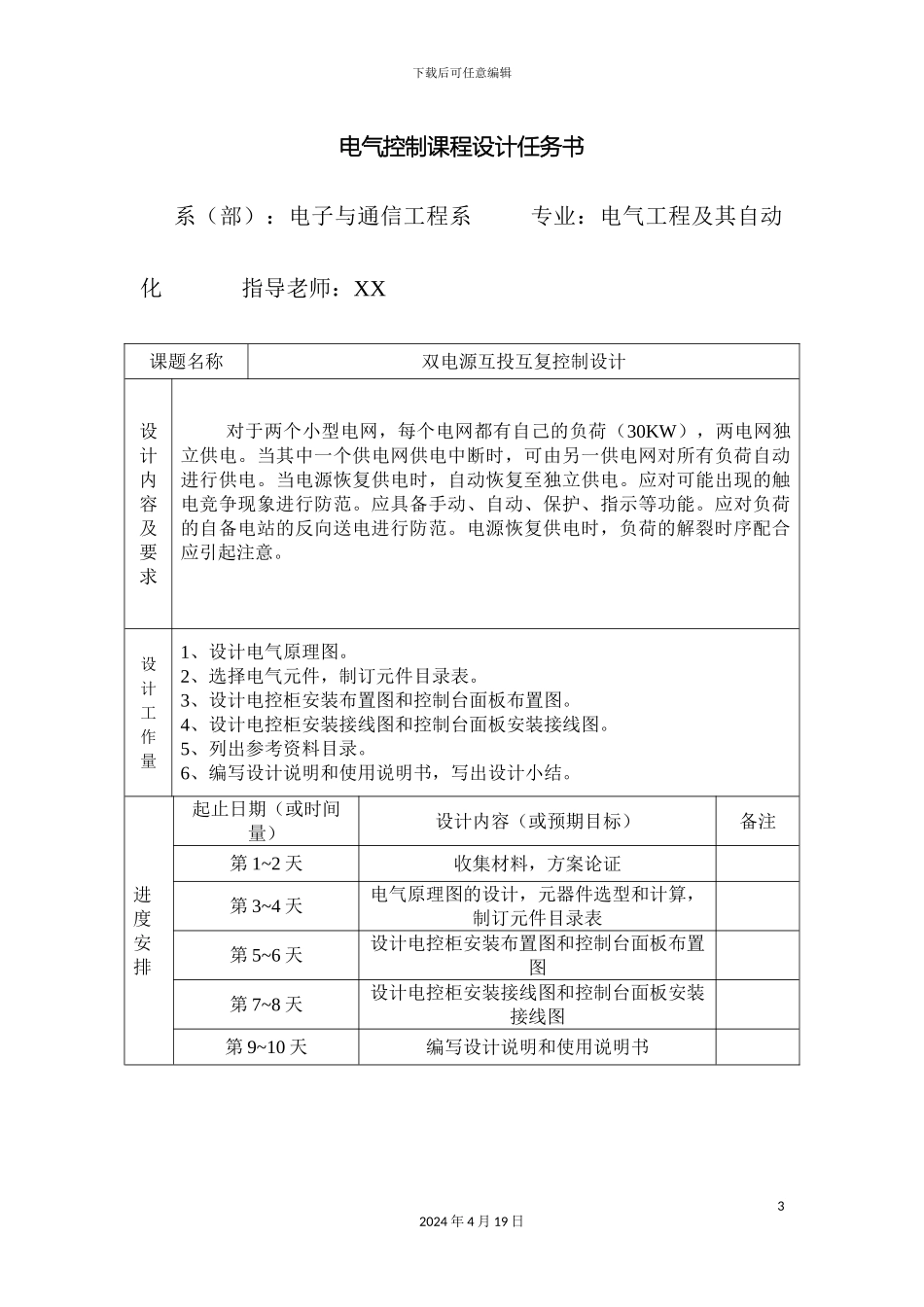

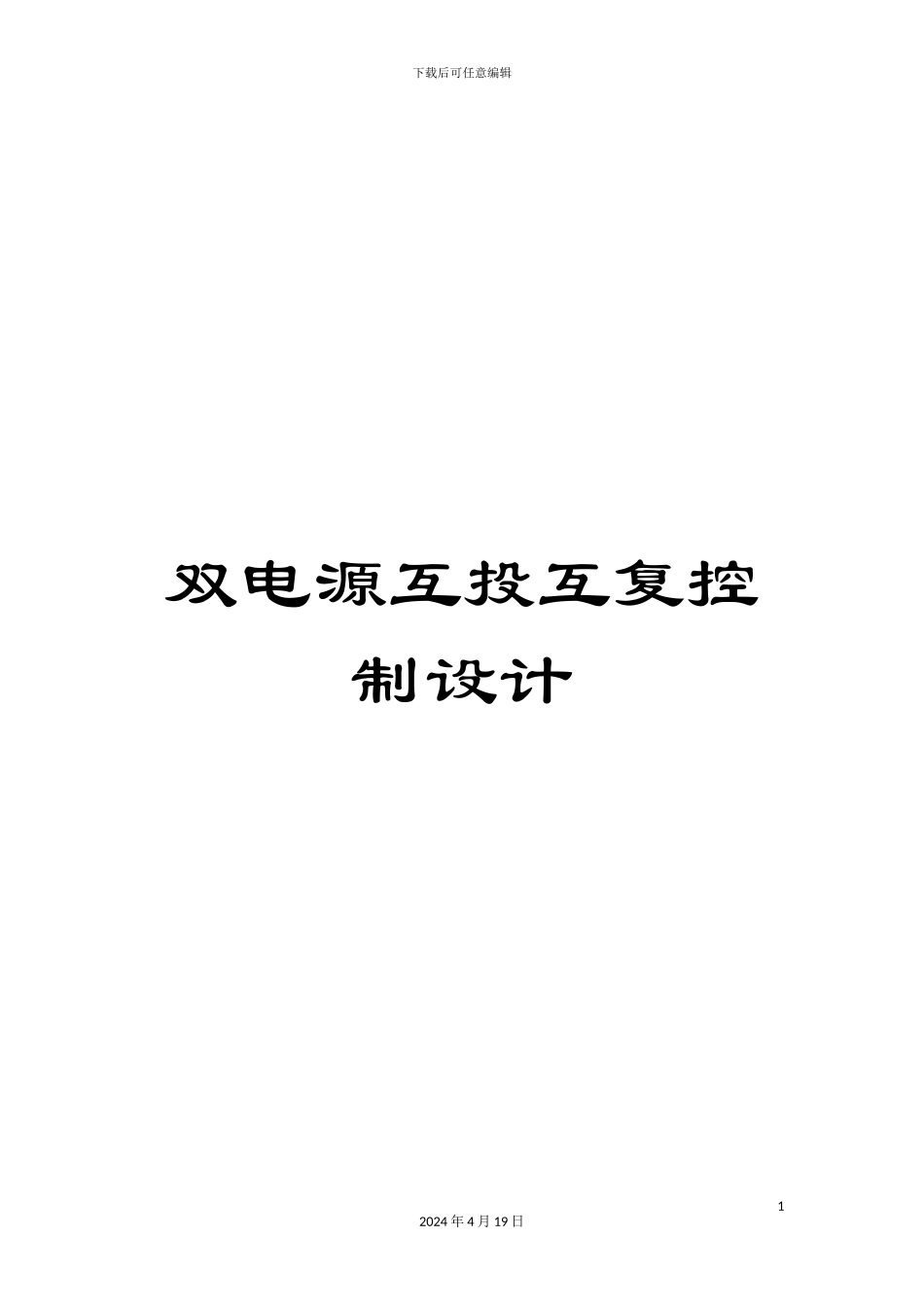

下载后可任意编辑双电源互投互复控制设计12024 年 4 月 19 日下载后可任意编辑长 沙 学 院 电气设计说明书题 目： 双电源互投互复控制电路 系 部： 电子与通信工程系 专 业： 电气工程及其自动化 学 号： XX 班 级： 电 气 1 班 姓 名： XX 分 数： 指 导 老 师： XX 年 9 月 24 日 22024 年 4 月 19 日下载后可任意编辑电气控制课程设计任务书系（部）：电子与通信工程系 专业：电气工程及其自动化 指导老师：XX课题名称双电源互投互复控制设计设计内容及要求对于两个小型电网，每个电网都有自己的负荷（30KW），两电网独立供电
当其中一个供电网供电中断时，可由另一供电网对所有负荷自动进行供电
当电源恢复供电时，自动恢复至独立供电
应对可能出现的触电竞争现象进行防范
应具备手动、自动、保护、指示等功能
应对负荷的自备电站的反向送电进行防范
电源恢复供电时，负荷的解裂时序配合应引起注意
设计工作量1、设计电气原理图
2、选择电气元件，制订元件目录表
3、设计电控柜安装布置图和控制台面板布置图
4、设计电控柜安装接线图和控制台面板安装接线图
5、列出参考资料目录
6、编写设计说明和使用说明书，写出设计小结
进度安排起止日期（或时间量）设计内容（或预期目标）备注第 1~2 天收集材料，方案论证第 3~4 天电气原理图的设计，元器件选型和计算，制订元件目录表第 5~6 天设计电控柜安装布置图和控制台面板布置图第 7~8 天设计电控柜安装接线图和控制台面板安装接线图第 9~10 天编写设计说明和使用说明书32024 年 4 月 19 日下载后可任意编辑教研室意见年 月 日系（部）主管领导意见年 月 日长沙学院课程设计鉴定表姓名XX学号XX专业电气工程及其自动化班级电气 1 班设计题目双电源互投互复控制设计指导老师XX指导老师意见：评定等级： 老师
