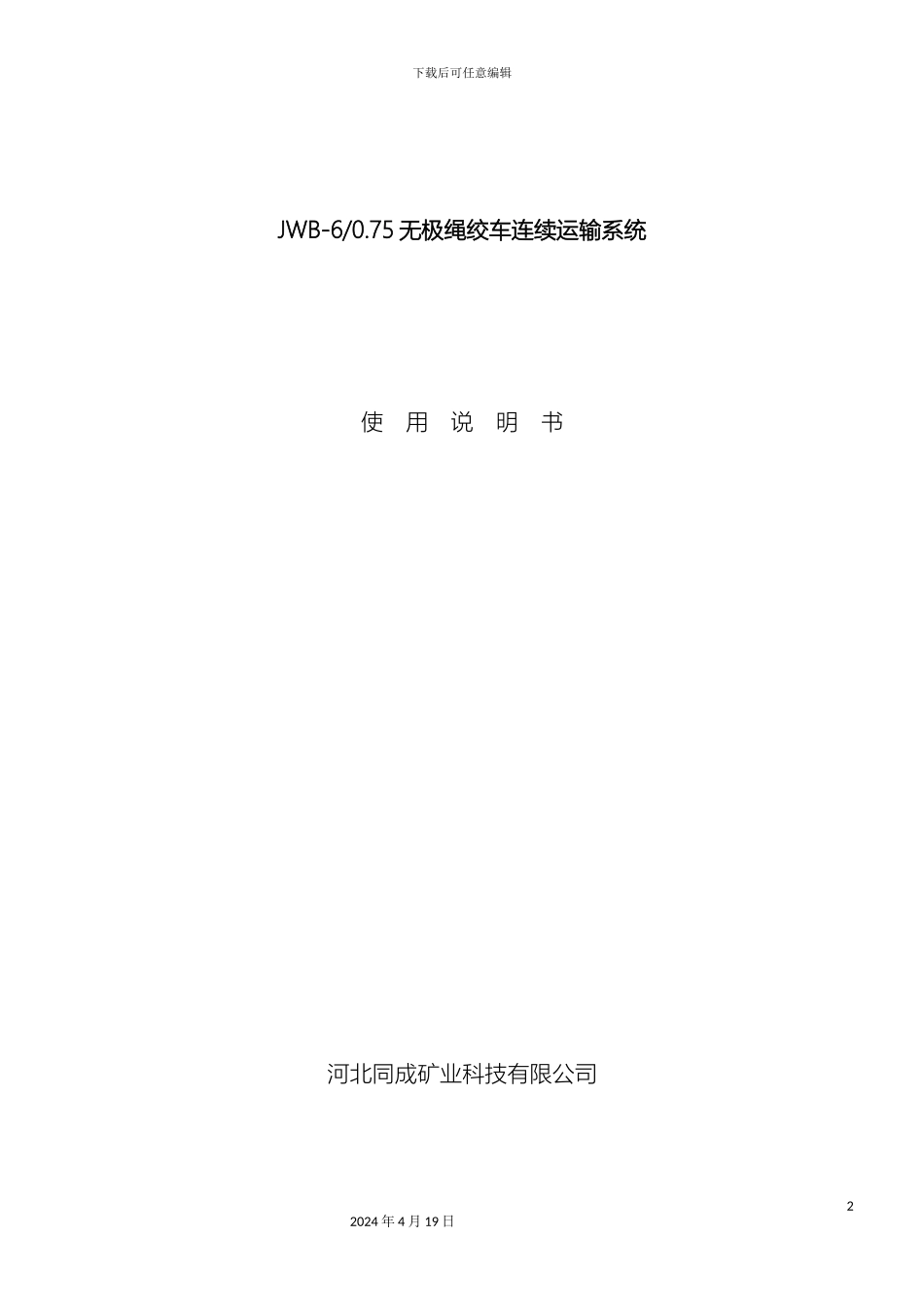

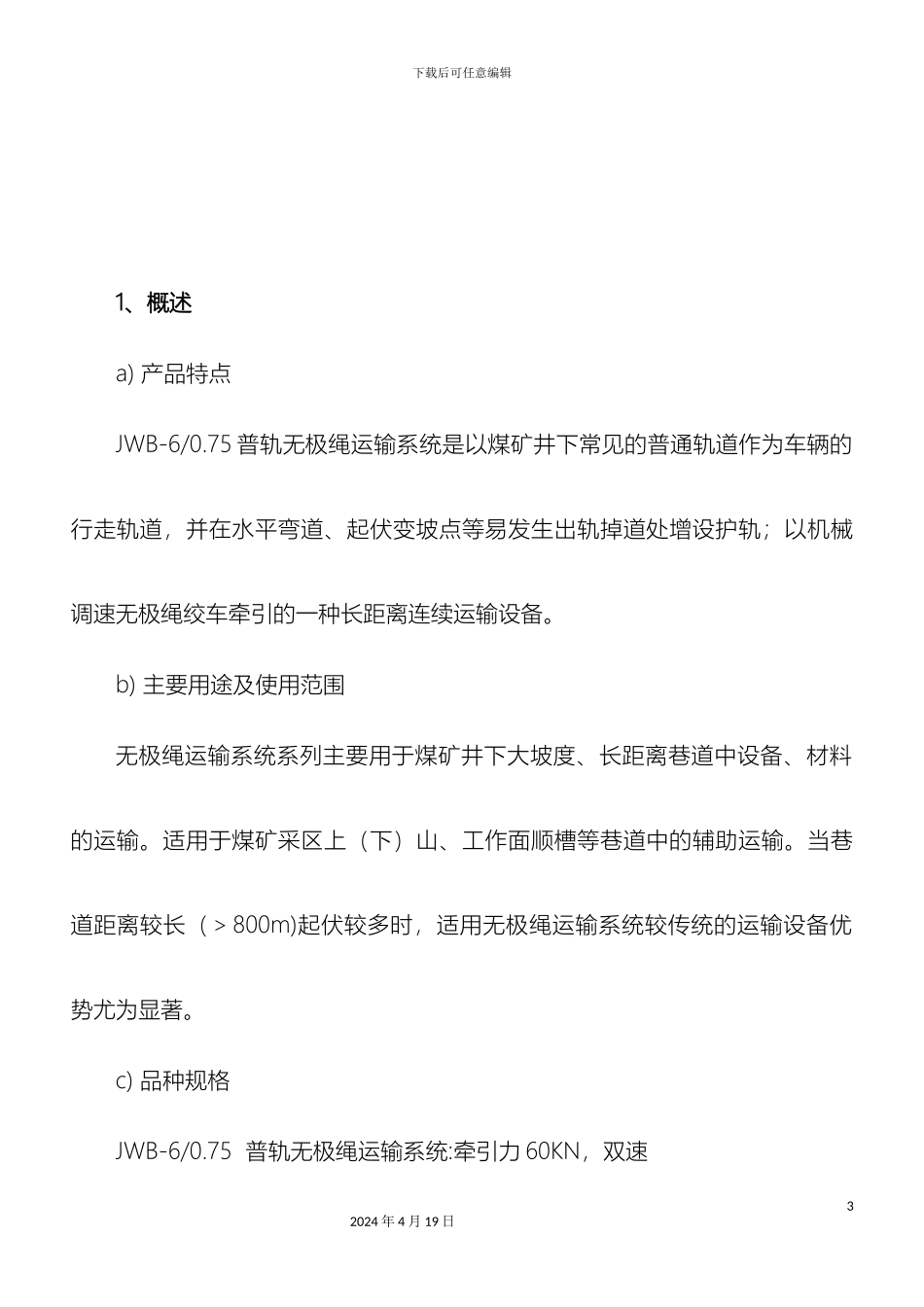

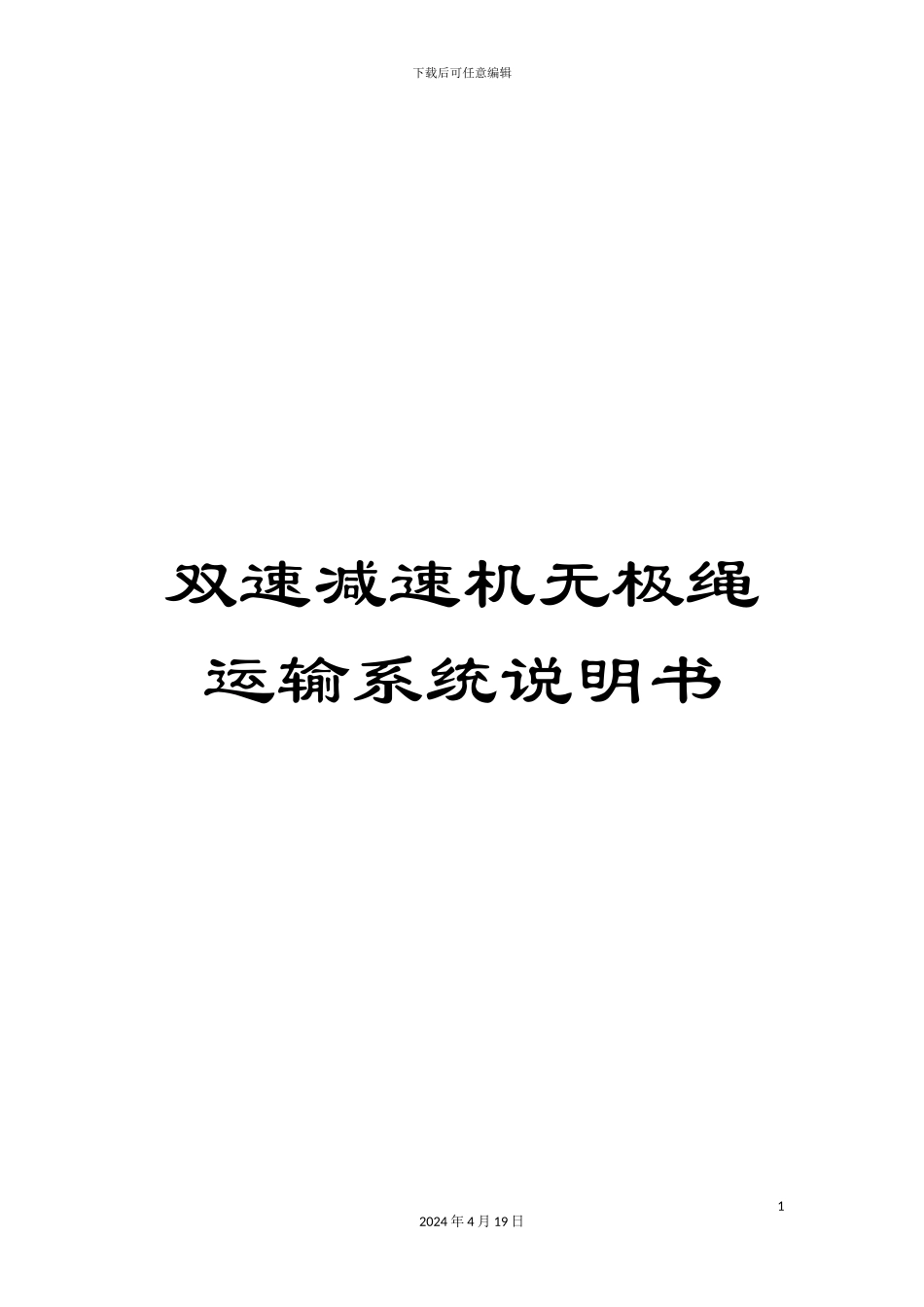

下载后可任意编辑双速减速机无极绳运输系统说明书12024 年 4 月 19 日下载后可任意编辑JWB-6/0.75 无极绳绞车连续运输系统使 用 说 明 书河北同成矿业科技有限公司22024 年 4 月 19 日下载后可任意编辑1、概述a) 产品特点JWB-6/0.75 普轨无极绳运输系统是以煤矿井下常见的普通轨道作为车辆的行走轨道，并在水平弯道、起伏变坡点等易发生出轨掉道处增设护轨；以机械调速无极绳绞车牵引的一种长距离连续运输设备。b) 主要用途及使用范围无极绳运输系统系列主要用于煤矿井下大坡度、长距离巷道中设备、材料的运输。适用于煤矿采区上（下）山、工作面顺槽等巷道中的辅助运输。当巷道距离较长（＞800m)起伏较多时，适用无极绳运输系统较传统的运输设备优势尤为显著。c) 品种规格JWB-6/0.75 普轨无极绳运输系统:牵引力 60KN，双速32024 年 4 月 19 日下载后可任意编辑高速：60KN低速:90KNd) 型号的组成及其代表意义J W B □ □ 双速 (S:双速;单速,不标注) 牵引力(单位 KN) 防爆 无极绳 绞车e) 使用环境条件本无极绳运输系统可在煤矿井下有瓦斯的巷道中使用。f) 工作条件轨道的铺设质量要满足所运送的大型设备的要求；绞车站和回绳站根据布置情况对巷道进行扩巷。g) 对环境的影响本设备无任何污染，不影响周围的任何环境。h) 安全42024 年 4 月 19 日下载后可任意编辑本设备可实现长距离的连续运输，因而可避开小绞车中途接力摘挂钩时易发生的跑车事故，而且设备中的安全制动装置和通讯信号又可大大提高设备的安全性能；另外车辆运行的稳定性也较传统方式有较大的提高。2 、 结构特征与工作原理a) 总体结构及工作原理无极绳运输系统整个系统由牵引（电控）、车辆、轨道及绳导向和联络通信等四大部分组成。牵引部分由无极绳绞车、钢丝绳、张紧器等组成。张紧器的作用是保证绞车松边侧钢丝绳始终保持一定的张力。电控是用来控制绞车启动、运行和停止的，低速绞车配双速启动器直接启动，而高速绞车配有软启动装置，以减少启动时的冲击。轨道及绳导向部分主要包括：普通轨道、护轨道岔、阻车器、回绳站、压绳轮、托绳轮、外绳导轮、弯道导绳轮组等轮系。52024 年 4 月 19 日下载后可任意编辑车辆部分包括牵引储绳制动车和各种载重车。牵引储绳制动车为系统的专用车辆，把钢丝绳的两个绳头固定在本车上，并把余出的钢丝绳缠绕在其上的储绳筒上。绞车的牵引力经钢丝绳传递给牵引车，牵引车再带动各种载...
