发电汽轮机组油系统工艺知识介绍

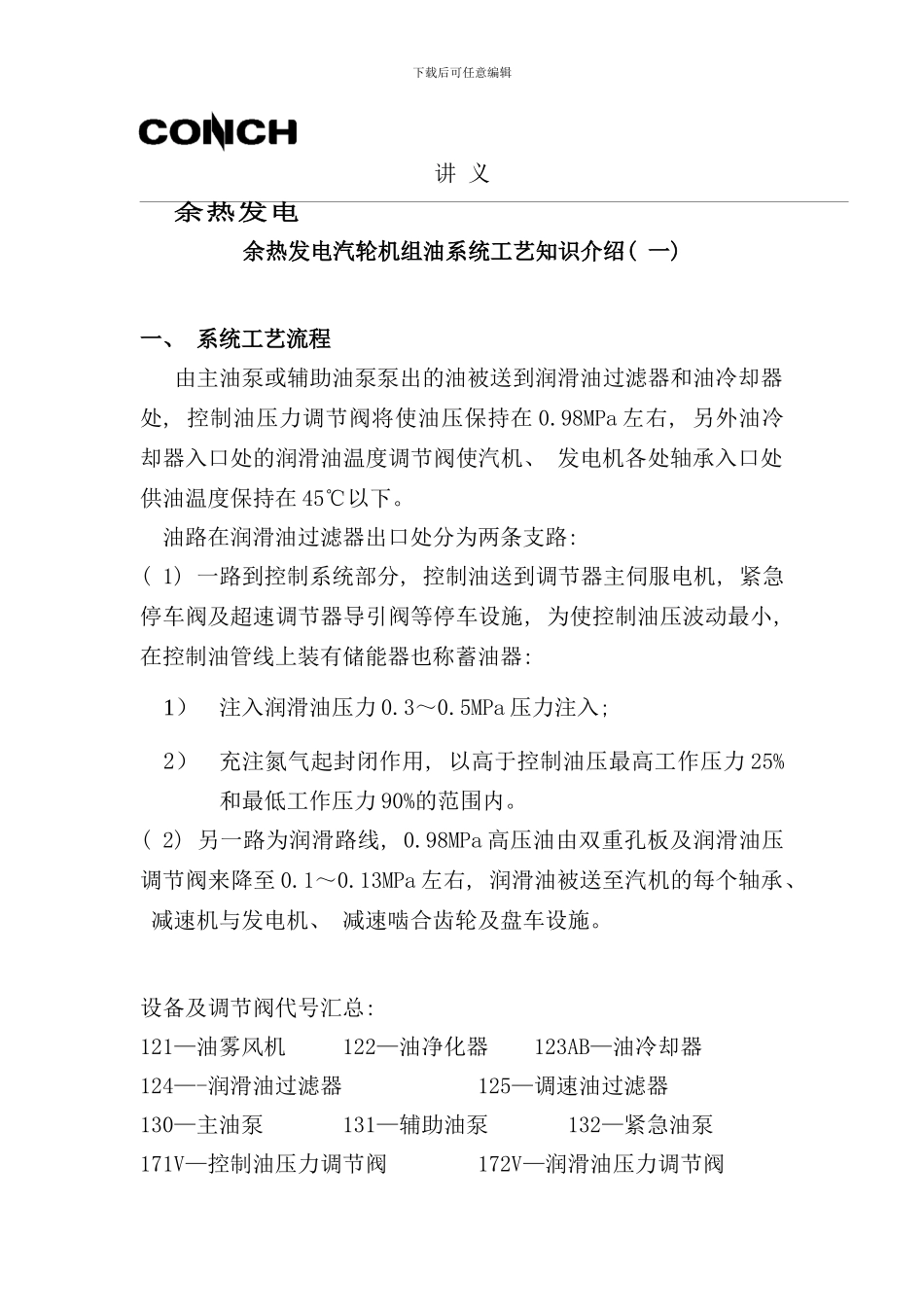

发电汽轮机组油系统工艺知识介绍_第1页
1/7

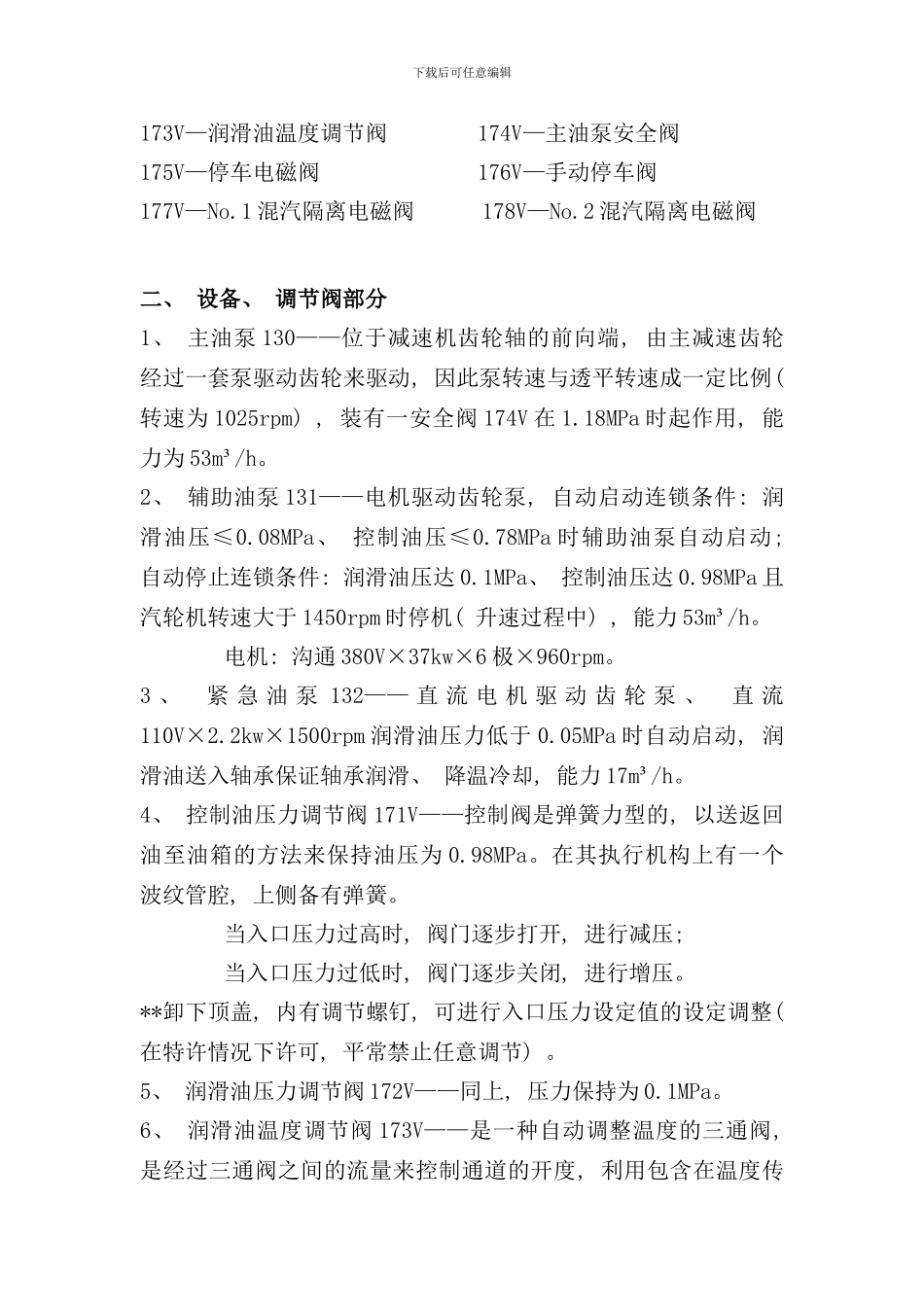

发电汽轮机组油系统工艺知识介绍_第2页
2/7
发电汽轮机组油系统工艺知识介绍_第3页
3/7
下载后可任意编辑 讲 义 余热发电 余热发电汽轮机组油系统工艺知识介绍( 一) 一、 系统工艺流程 由主油泵或辅助油泵泵出的油被送到润滑油过滤器和油冷却器处, 控制油压力调节阀将使油压保持在 0.98MPa 左右, 另外油冷却器入口处的润滑油温度调节阀使汽机、 发电机各处轴承入口处供油温度保持在 45℃以下。 油路在润滑油过滤器出口处分为两条支路: ( 1) 一路到控制系统部分, 控制油送到调节器主伺服电机, 紧急停车阀及超速调节器导引阀等停车设施, 为使控制油压波动最小, 在控制油管线上装有储能器也称蓄油器: 1)注入润滑油压力 0.3~0.5MPa 压力注入; 2)充注氮气起封闭作用, 以高于控制油压最高工作压力 25%和最低工作压力 90%的范围内。( 2) 另一路为润滑路线, 0.98MPa 高压油由双重孔板及润滑油压调节阀来降至 0.1~0.13MPa 左右, 润滑油被送至汽机的每个轴承、 减速机与发电机、 减速啮合齿轮及盘车设施。设备及调节阀代号汇总: 121—油雾风机 122—油净化器 123AB—油冷却器124—-润滑油过滤器 125—调速油过滤器130—主油泵 131—辅助油泵 132—紧急油泵171V—控制油压力调节阀 172V—润滑油压力调节阀下载后可任意编辑173V—润滑油温度调节阀 174V—主油泵安全阀175V—停车电磁阀 176V—手动停车阀177V—No.1 混汽隔离电磁阀 178V—No.2 混汽隔离电磁阀 二、 设备、 调节阀部分1、 主油泵 130——位于减速机齿轮轴的前向端, 由主减速齿轮经过一套泵驱动齿轮来驱动, 因此泵转速与透平转速成一定比例( 转速为 1025rpm) , 装有一安全阀 174V 在 1.18MPa 时起作用, 能力为 53m³/h。2、 辅助油泵 131——电机驱动齿轮泵, 自动启动连锁条件: 润滑油压≤0.08MPa、 控制油压≤0.78MPa 时辅助油泵自动启动; 自动停止连锁条件: 润滑油压达 0.1MPa、 控制油压达 0.98MPa 且汽轮机转速大于 1450rpm 时停机( 升速过程中) , 能力 53m³/h。电机: 沟通 380V×37kw×6 极×960rpm。 3 、 紧 急 油 泵 132—— 直 流 电 机 驱 动 齿 轮 泵 、 直 流110V×2.2kw×1500rpm 润滑油压力低于 0.05MPa 时自动启动, 润滑油送入轴承保证轴承润滑、 降温冷却, 能力 17m³/h。4、 控制油压力调节阀 171V——控制阀是弹簧力型的, 以送返回油至油箱的方法来保持油压为 0.98MPa。在其执行机构上有一个波纹管腔, 上侧备有弹簧。当入口压力过高...
