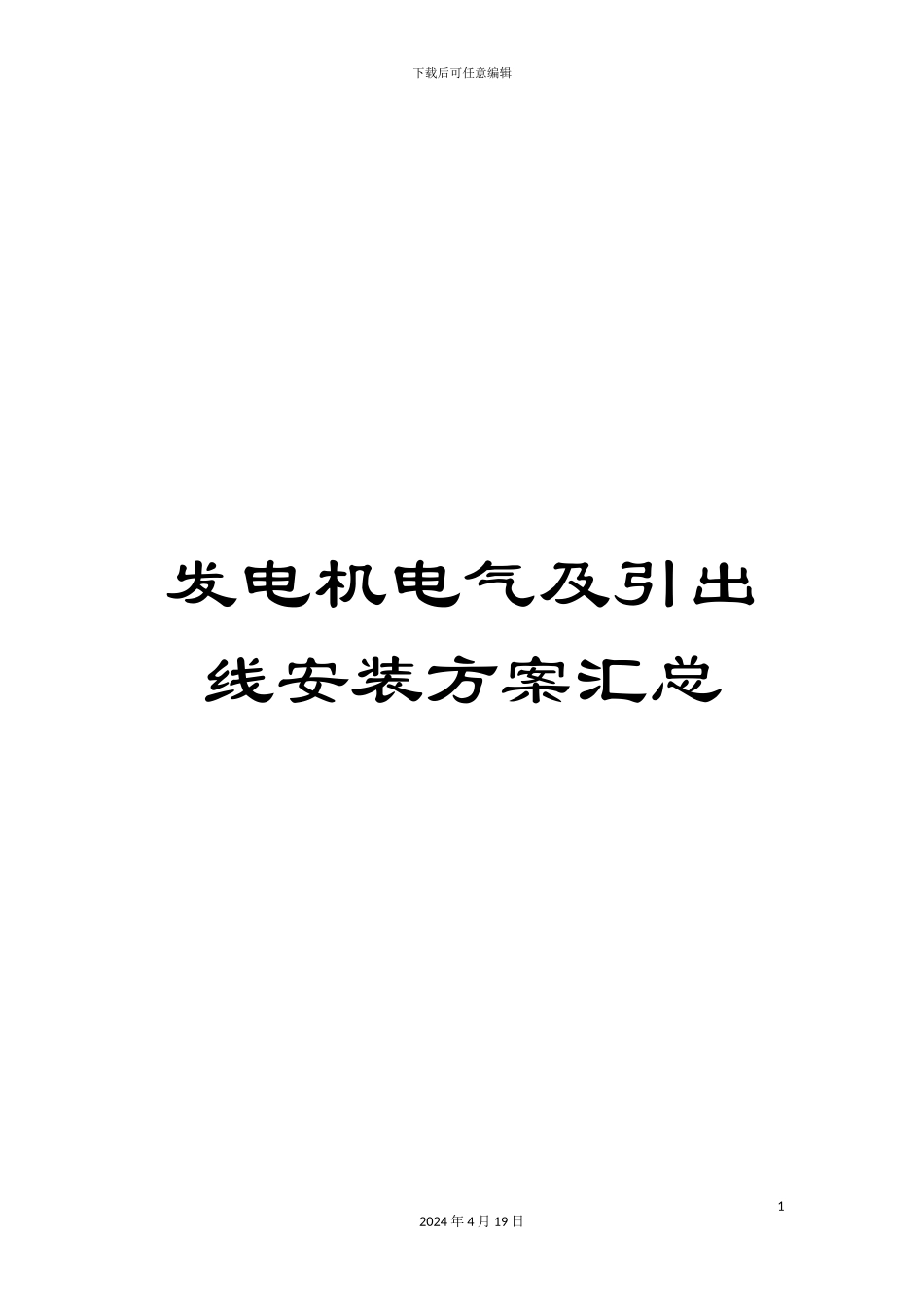

发电机电气及引出线安装方案汇总

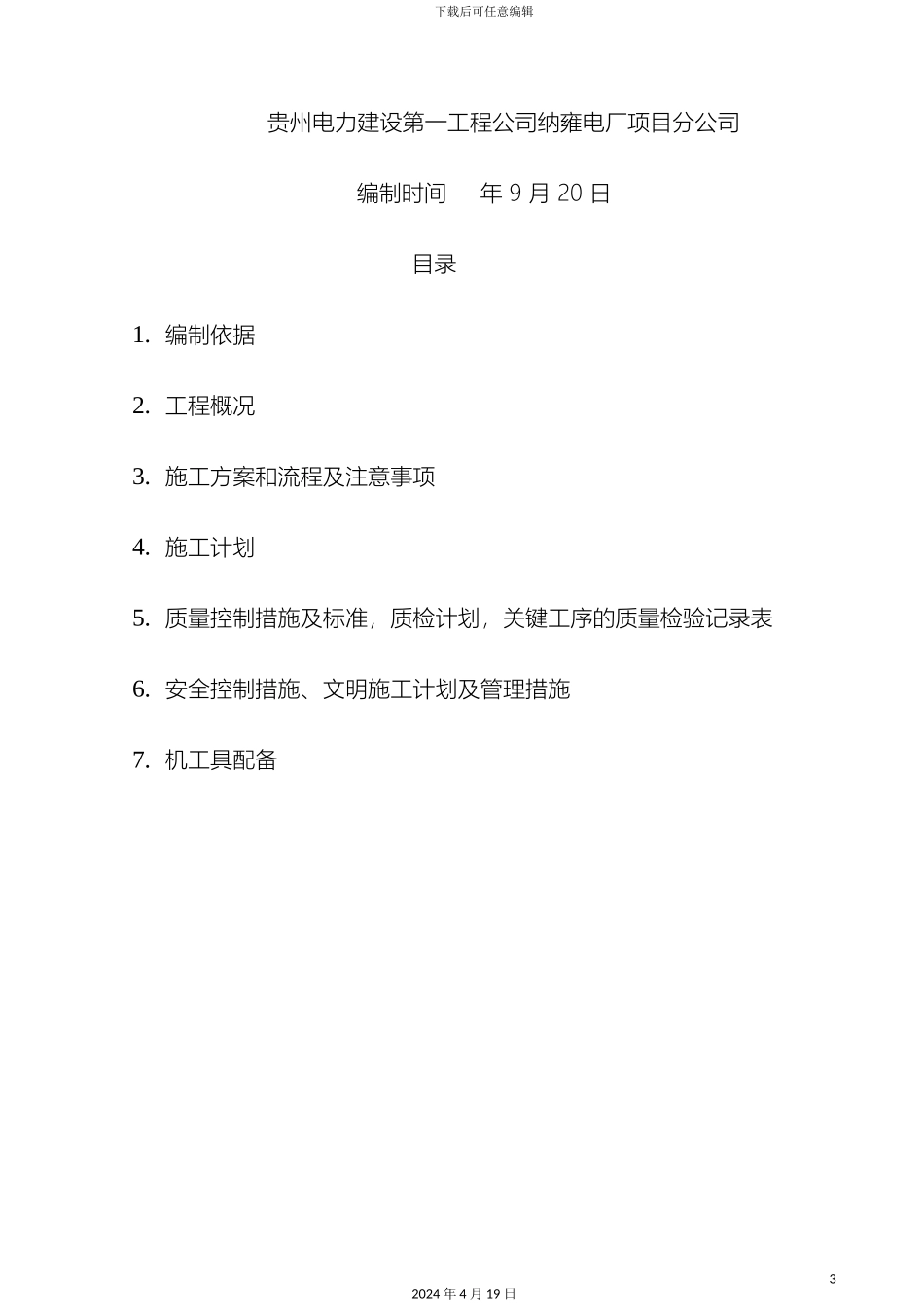

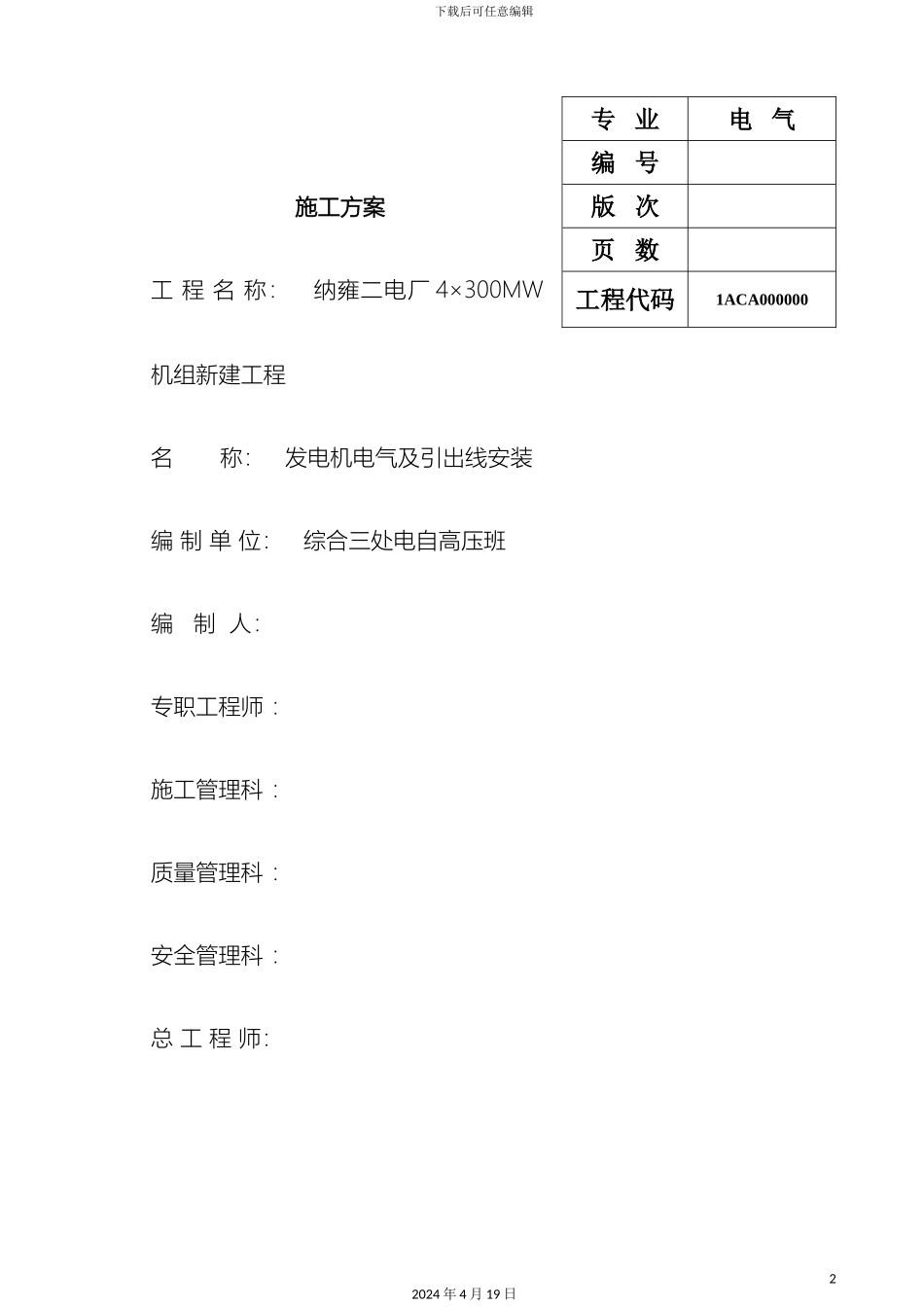

下载后可任意编辑发电机电气及引出线安装方案汇总12024 年 4 月 19 日下载后可任意编辑施工方案工 程 名 称： 纳雍二电厂 4×300MW机组新建工程名 称： 发电机电气及引出线安装编 制 单 位： 综合三处电自高压班编 制 人： 专职工程师 ：施工管理科 ：质量管理科 ：安全管理科 ：总 工 程 师：22024 年 4 月 19 日专 业电 气编 号版 次页 数工程代码1ACA000000下载后可任意编辑贵州电力建设第一工程公司纳雍电厂项目分公司编制时间 年 9 月 20 日 目录1. 编制依据2. 工程概况3. 施工方案和流程及注意事项4. 施工计划5. 质量控制措施及标准，质检计划，关键工序的质量检验记录表6. 安全控制措施、文明施工计划及管理措施7. 机工具配备 32024 年 4 月 19 日下载后可任意编辑1．编制依据1．1．《纳雍二电厂 4×300MW 施工组织总设计》1．2．《纳雍二电厂项目工程电气专业施工组织设计》1．3．贵州电力设计院施工图 52-F067S-D0301《#1、#2 发电机小室布置及封闭母线安装图》。1．4．贵州电力设计院施工图 52-F067S-D0302《#3、#4 发电机小室布置及封闭母线安装图》。1．5．《火电施工质量检验及评定标准》第五篇：电气装置。1．6．《电气装置安装工程旋转电机施工及验收法律规范》 GB 50170-92。42024 年 4 月 19 日下载后可任意编辑1．7．《电气装置安装工程母线装置施工及验收法律规范》GBJ 149-90。1．8．《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》 GB 50171-92。1．9． 《电力建设安全工作规程》。1．10．《安全文明施工手册》。1．11．《贵州电力公司关于实现安全文明施工的若干意见》1．12．江苏长江沃特电气有限公司的产品安装使用说明书1．13．《电力建设安全健康与环境管理工作规定》2．工程概况2．1．工程概况发电机电气及引出线安装主要分三个部分：发电机电气安装、发电机封闭母线安装及发电机励磁母线安装。52024 年 4 月 19 日下载后可任意编辑我部承建的＃3、＃4 发电机系上海汽轮发电机有限公司生产的QFSN—300-2 型汽轮发电机，采纳静止自并励励磁方式。发电机出口电压为 20kV，采纳江苏沃特电器设备厂生产的 QZFM 型全链式离相封闭母线与主变压器和高压厂用变压器相连，主回路封闭母线额定电流为12500A，外壳直径 φ1050×8，母线直径 φ500×12，相间距离为1300mm；厂用变分支段、电压互感器避雷器分支段及励磁变分支段的...
