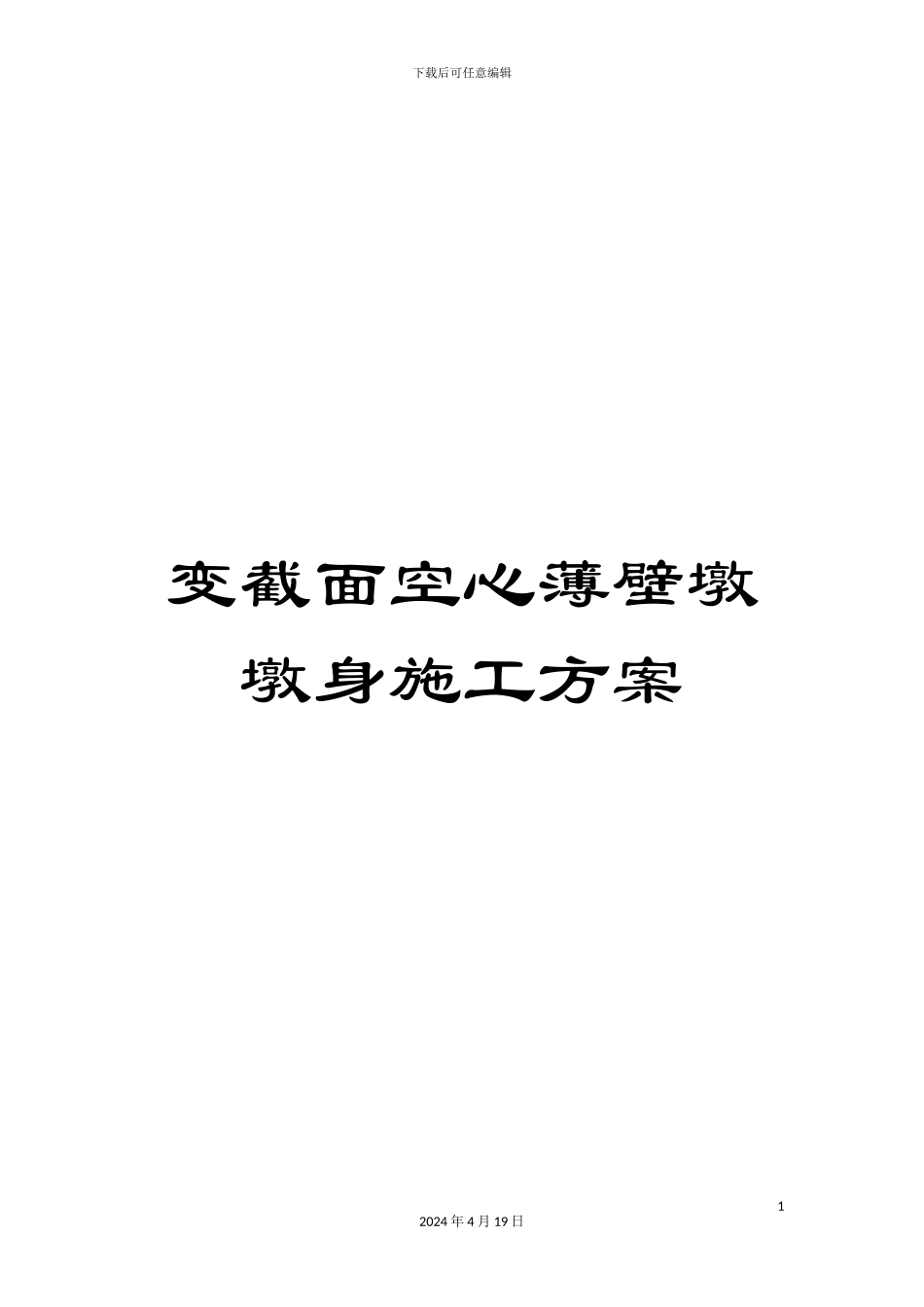

变截面空心薄壁墩墩身施工方案

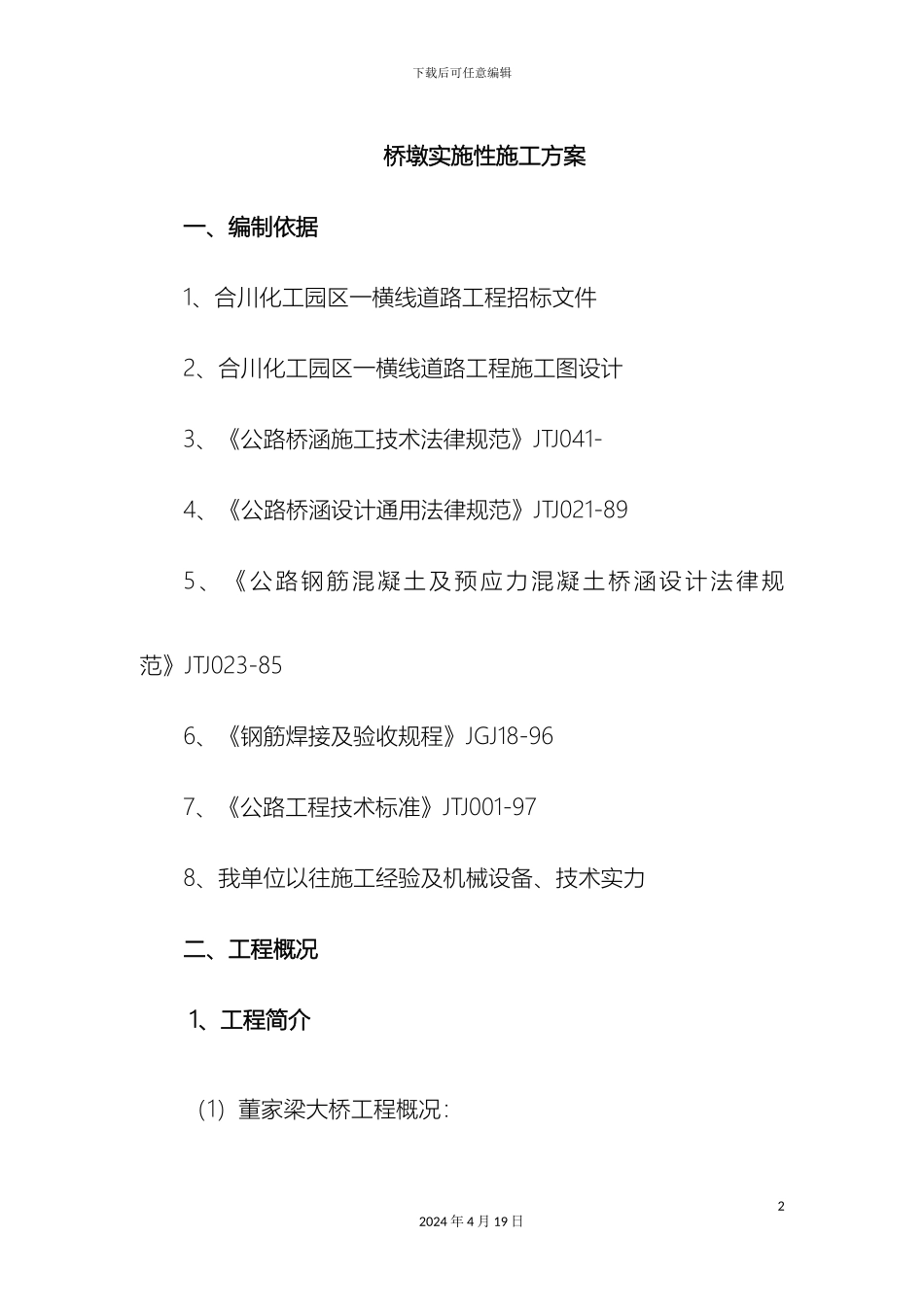

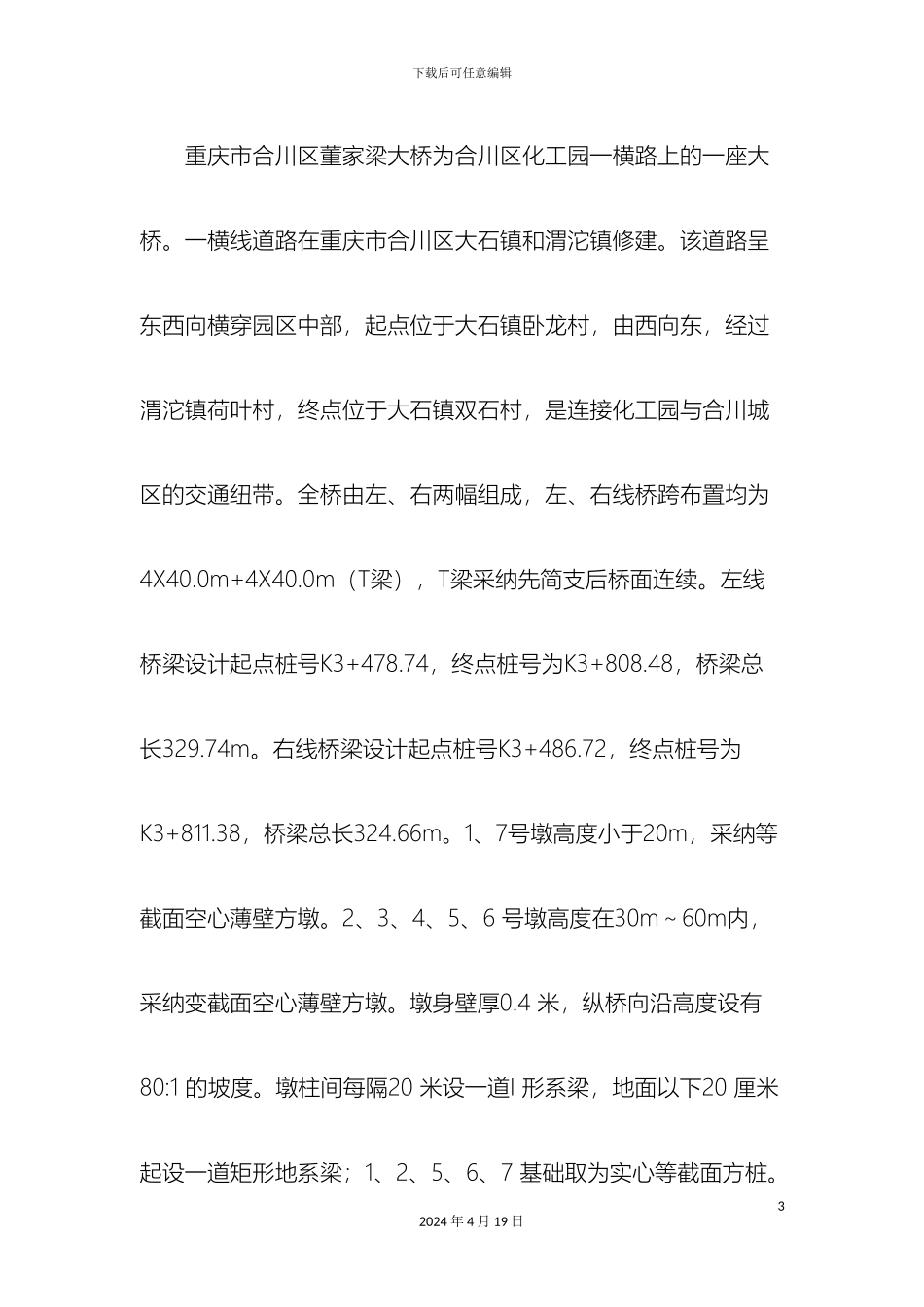

下载后可任意编辑变截面空心薄壁墩墩身施工方案12024 年 4 月 19 日下载后可任意编辑桥墩实施性施工方案一、编制依据1、合川化工园区一横线道路工程招标文件2、合川化工园区一横线道路工程施工图设计3、《公路桥涵施工技术法律规范》JTJ041- 4、《公路桥涵设计通用法律规范》JTJ021-895、《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》JTJ023-856、《钢筋焊接及验收规程》JGJ18-967、《公路工程技术标准》JTJ001-978、我单位以往施工经验及机械设备、技术实力二、工程概况1、工程简介（1）董家梁大桥工程概况：22024 年 4 月 19 日下载后可任意编辑重庆市合川区董家梁大桥为合川区化工园一横路上的一座大桥。一横线道路在重庆市合川区大石镇和渭沱镇修建。该道路呈东西向横穿园区中部，起点位于大石镇卧龙村，由西向东，经过渭沱镇荷叶村，终点位于大石镇双石村，是连接化工园与合川城区的交通纽带。全桥由左、右两幅组成，左、右线桥跨布置均为4X40.0m+4X40.0m（T梁），T梁采纳先简支后桥面连续。左线桥梁设计起点桩号K3+478.74，终点桩号为K3+808.48，桥梁总长329.74m。右线桥梁设计起点桩号K3+486.72，终点桩号为K3+811.38，桥梁总长324.66m。1、7号墩高度小于20m，采纳等截面空心薄壁方墩。2、3、4、5、6 号墩高度在30m～60m内，采纳变截面空心薄壁方墩。墩身壁厚0.4 米，纵桥向沿高度设有80:1 的坡度。墩柱间每隔20 米设一道I 形系梁，地面以下20 厘米起设一道矩形地系梁；1、2、5、6、7 基础取为实心等截面方桩。32024 年 4 月 19 日下载后可任意编辑3、4 号墩基础采纳群桩基础，桩基为钻孔灌注桩。（2）两座半幅桥工程概况：在K3+234～K3+327处设半幅桥，桥梁全长93米，在K4+042～K4+138处设半幅桥，桥梁全长96米，上部结构均采纳一联4x20m普通钢筋混凝土连续箱梁结构；桥台选用重力式桥台，桥墩采纳柱式桥墩，基础持力层选用中等风化泥岩，基础选用人工挖孔嵌岩桩基础。2、主要技术标准详见主要技术标准。3、主要工程数量详见桥墩工程数量表。主要技术标准序号指标名称技术标准1道路等级城市主干路Ⅱ级2路基宽度32 米（全幅）3设计车速40 公里/小时4荷载标准车辆：公路—Ⅰ级；人群：4.0KN/m242024 年 4 月 19 日下载后可任意编辑5地震设防标准Ⅵ 度6最小平曲线半径（m）3007最大纵坡（％）1.428最小纵坡（％）0.3桥墩工程数量表墩号类型高度（米）混凝土量（方）备注左 1双肢等截面空心薄壁方墩19.0...
