变电土建工程质量通病与防治措施范本

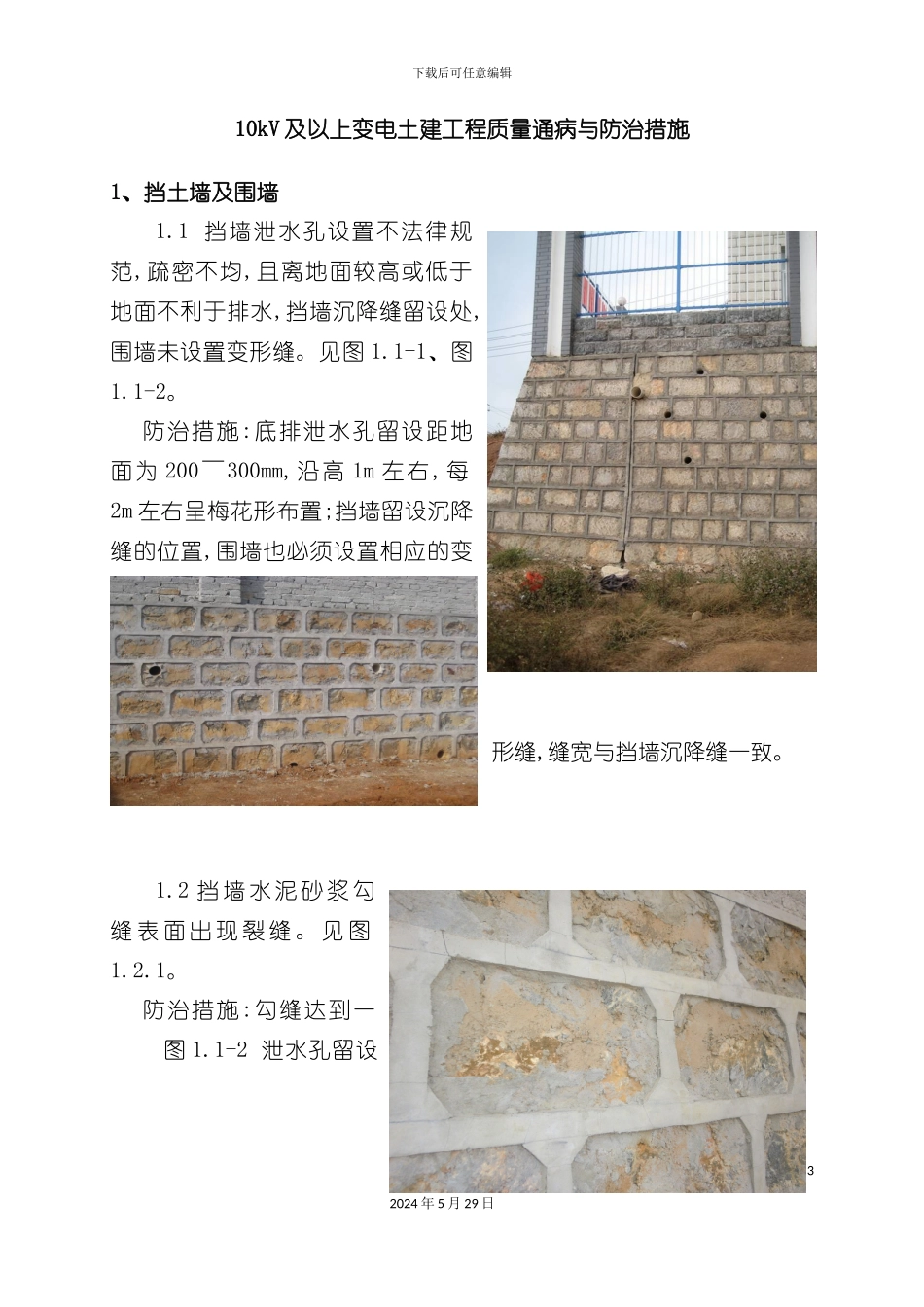

下载后可任意编辑变电土建工程质量通病与防治措施范本12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑10kV 及以上变电土建工程质量通病与防治措施1、挡土墙及围墙1.1 挡墙泄水孔设置不法律规范,疏密不均,且离地面较高或低于地面不利于排水,挡墙沉降缝留设处,围墙未设置变形缝。见图 1.1-1、图1.1-2。防治措施:底排泄水孔留设距地面为 200～300mm,沿高 1m 左右,每2m 左右呈梅花形布置;挡墙留设沉降缝的位置,围墙也必须设置相应的变形缝,缝宽与挡墙沉降缝一致。1.2 挡 墙 水 泥 砂 浆 勾缝 表 面 出 现 裂 缝 。 见 图1.2.1。防治措施:勾缝达到一32024 年 5 月 29 日图 1.1-2 泄水孔留设低于地面图 1.1-1 泄水孔留设位置不法律规范下载后可任意编辑定强度,要洒水养护,养护时间不少于 7 天。1.3 围 墙 压 顶 抹灰未设置滴水线,易污染墙面。见图 1.3-1。防治措施 :在进行压顶抹灰时,应注意留设 滴 水 线 槽 或 抹 灰 时做成鹰嘴型。1.4 挡墙、围墙沉降缝未严格按设计及有关标准进行施工,缝内未采纳柔性材料填塞或专用材料进行处理,而采纳砂浆进行填实。见图1.4-1。防治措施:围墙变形缝与挡墙沉降缝缝宽应一致,缝的处理应采纳柔性材料或专用材料进行处理。42024 年 5 月 29 日图 1.2-1 挡墙水泥砂浆勾缝出现开裂图 1.3-1 围墙压顶未设置滴水线下载后可任意编辑2、建筑结构2.1 框 架 结 构 梁板 柱 节 点 处 工 艺 较 差 。见图 2.1-1防治措施 :加强模板工艺控制,对梁、柱接口处模板拼接工艺,进行重点监控。2.2 混凝土框架梁柱边缘出现蜂窝及麻面现象。见图 2.2-1、图52024 年 5 月 29 日图 1.4-1 挡墙与围墙沉降缝处理不法律规范图 2.1-1 框架结构梁板柱节点处工艺较差下载后可任意编辑2.2-2。防治措施:对混凝土坍落度要进行仔细检查,正确控制水灰比,对梁柱模板边缘进行仔细振捣,对模板接缝进行检查,确保接缝严密。2.3 柱主筋保护层厚度不满足设计和质量验收法律规范要求。见图2.3-1(一),图 2.3-2(二)。防治措施:增设混凝土保护层垫块,混凝土浇筑前仔细对比标准进行保护层厚度的检查。2.4 砌体结构,砖竖向灰缝砂浆不饱满出现瞎缝。见图 2.4-1。62024 年 5 月 29 日图 2.2-1 梁底部边缘漏浆出现蜂窝图 2.2-2 柱边缘漏浆出现蜂窝及麻面图 2.3-1 柱主筋保护层厚度超标(一) 图 2.3-2 柱主筋保护层厚度超标(二...
