变电站支构架安装作业指导书样本

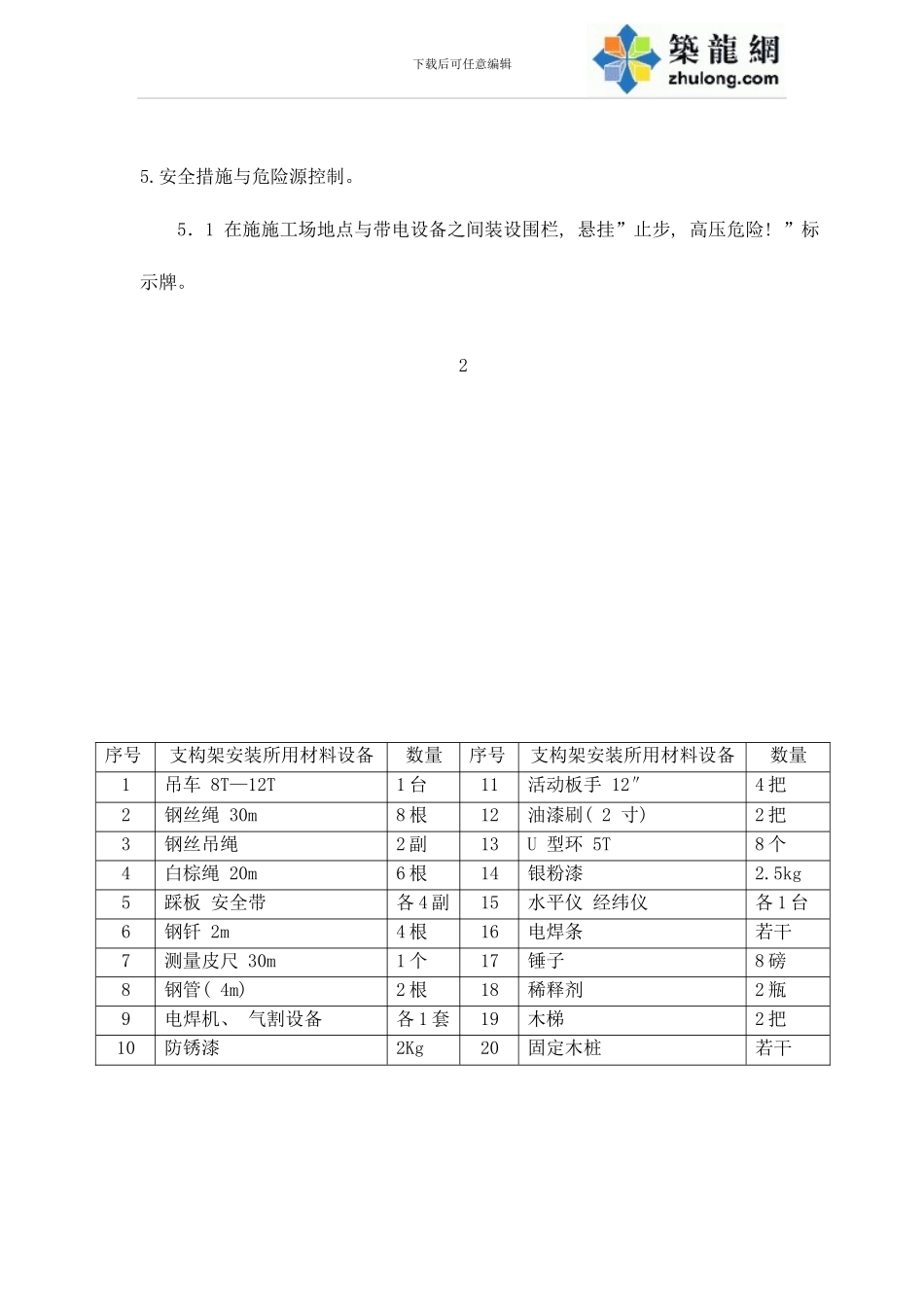

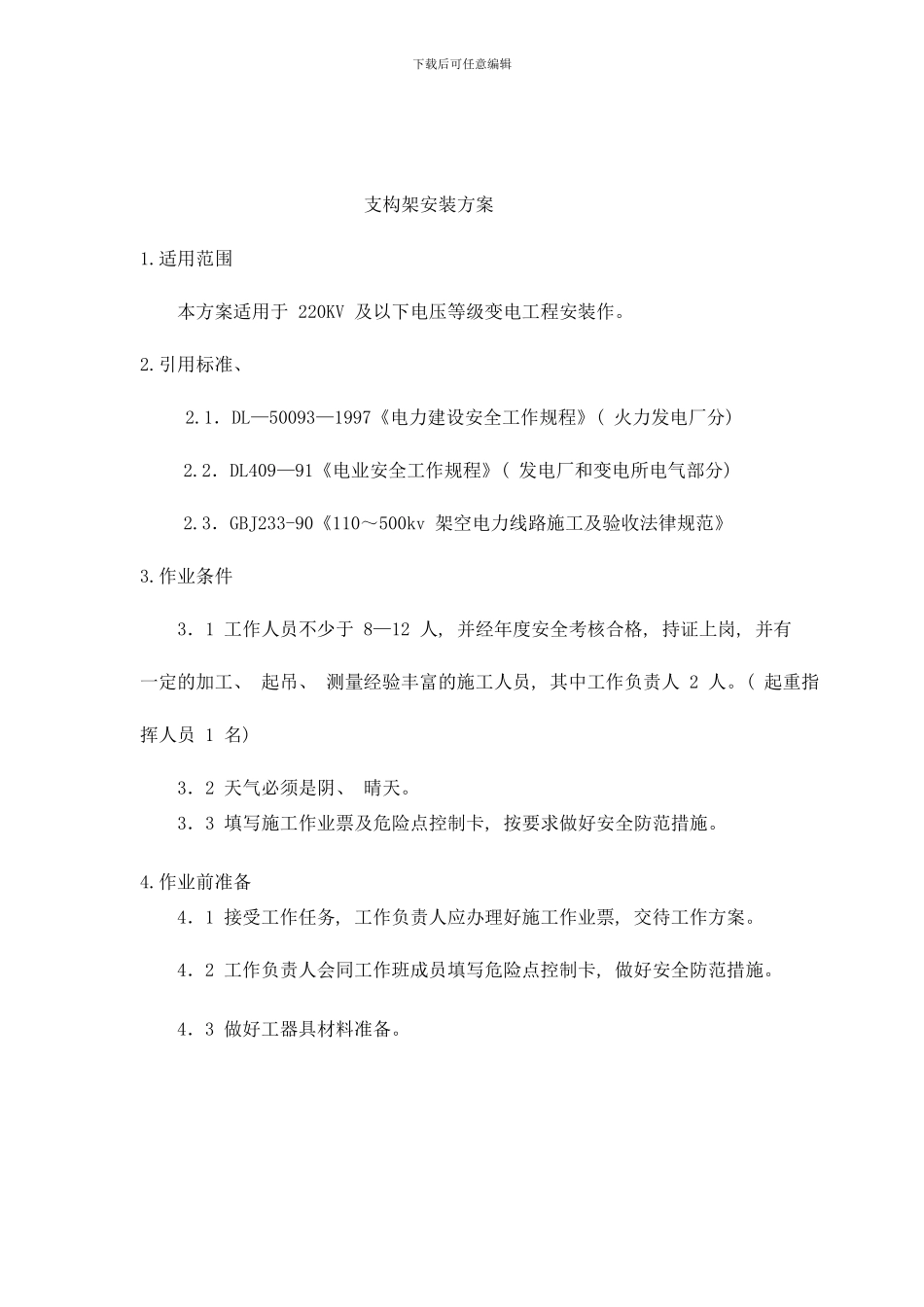

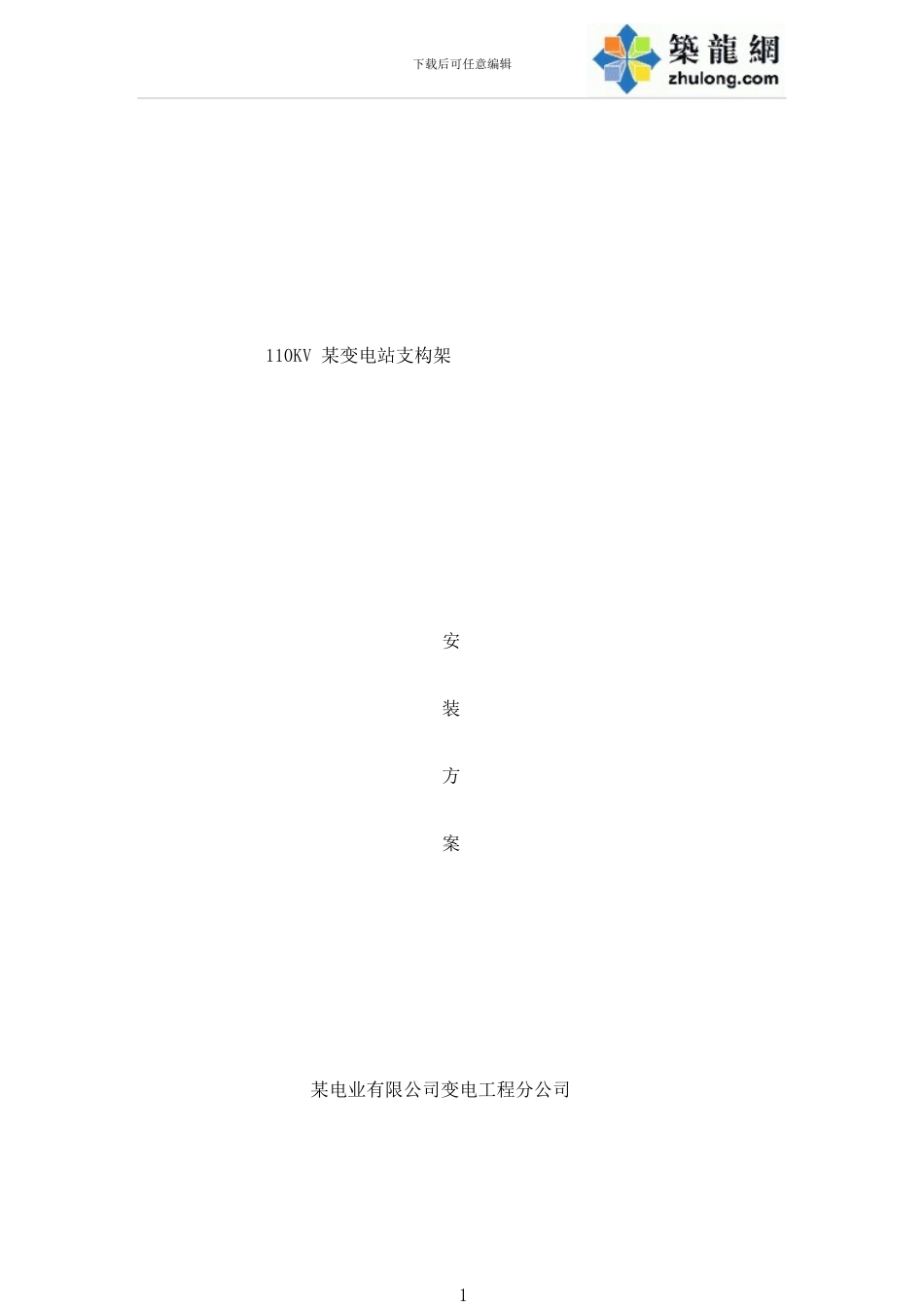

下载后可任意编辑110KV 某变电站支构架安装方案某电业有限公司变电工程分公司 1下载后可任意编辑支构架安装方案1.适用范围本方案适用于 220KV 及以下电压等级变电工程安装作。2.引用标准、 2.1．DL—50093—1997《电力建设安全工作规程》( 火力发电厂分) 2.2．DL409—91《电业安全工作规程》( 发电厂和变电所电气部分) 2.3．GBJ233-90《110～500kv 架空电力线路施工及验收法律规范》3.作业条件3．1 工作人员不少于 8—12 人, 并经年度安全考核合格, 持证上岗, 并有一定的加工、 起吊、 测量经验丰富的施工人员, 其中工作负责人 2 人。( 起重指挥人员 1 名) 3．2 天气必须是阴、 晴天。3．3 填写施工作业票及危险点控制卡, 按要求做好安全防范措施。4.作业前准备4．1 接受工作任务, 工作负责人应办理好施工作业票, 交待工作方案。4．2 工作负责人会同工作班成员填写危险点控制卡, 做好安全防范措施。4．3 做好工器具材料准备。序号支构架安装所用材料设备数量序号支构架安装所用材料设备数量1吊车 8T—12T1 台11活动板手 12″4 把2钢丝绳 30m8 根12油漆刷( 2 寸) 2 把3钢丝吊绳2 副13U 型环 5T8 个4白棕绳 20m6 根14银粉漆2.5kg5踩板 安全带各 4 副15水平仪 经纬仪各 1 台6钢钎 2m4 根16电焊条若干7测量皮尺 30m1 个17锤子8 磅8钢管( 4m) 2 根18稀释剂2 瓶9电焊机、 气割设备各 1 套19木梯2 把10防锈漆2Kg20固定木桩若干下载后可任意编辑5.安全措施与危险源控制。5．1 在施施工场地点与带电设备之间装设围栏, 悬挂”止步, 高压危险! ”标示牌。2下载后可任意编辑5．2 搬运长物要放倒平拿平放。5．3 高空作业必须系安全带, ( 任何进入施工 场地的人必须带安全帽) 。5．4 工作时, 保持人身与带电设备安全距离, 及构架物件与带电设备的安全距离。110KV35KV≥1.5M≥1.0M5．5 吊装构支架拉绳要仔细检查并做拉力试验,保证 2 倍的安全系数。5．6 吊车司机仔细检查车况, 地质及车辆定位、 转动半径等, 并与指挥人员统一信号。起吊、 转动、 拉绳就位时, 注意保持人身与电杆的距离( 是杆长的 2.5 倍) 。起吊时严禁吊臂下行人经过 。5．7 所有工作班成员必须服从统一指挥, 集中精力。6．作业步骤6．1 办理施工作业票, 工作负责人、 工作许可人分别在工作票上签名, 许可后方可开工, 施工作业票一张放在现场, 一张交基建办。( 假如增容工程, 就放...
