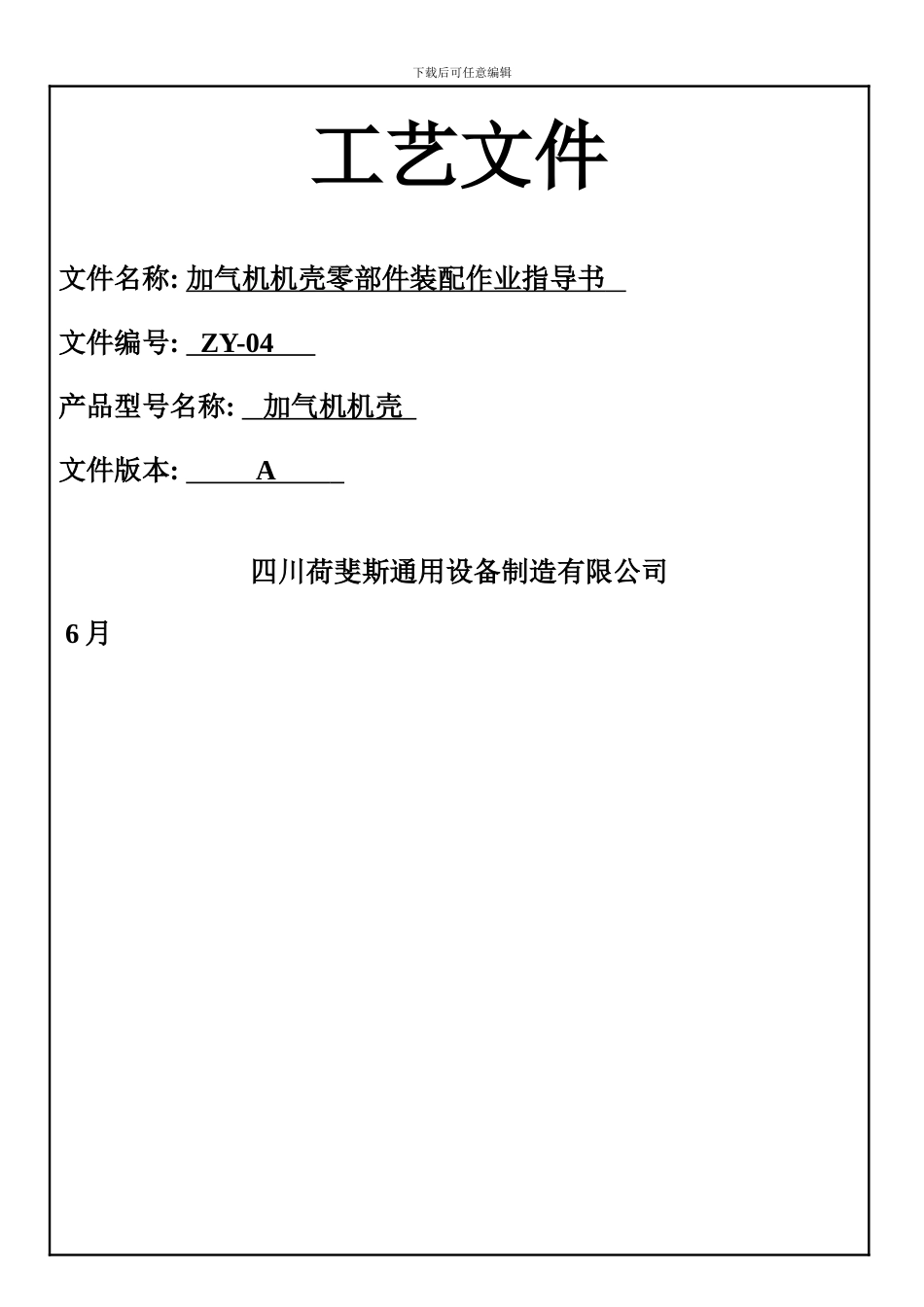

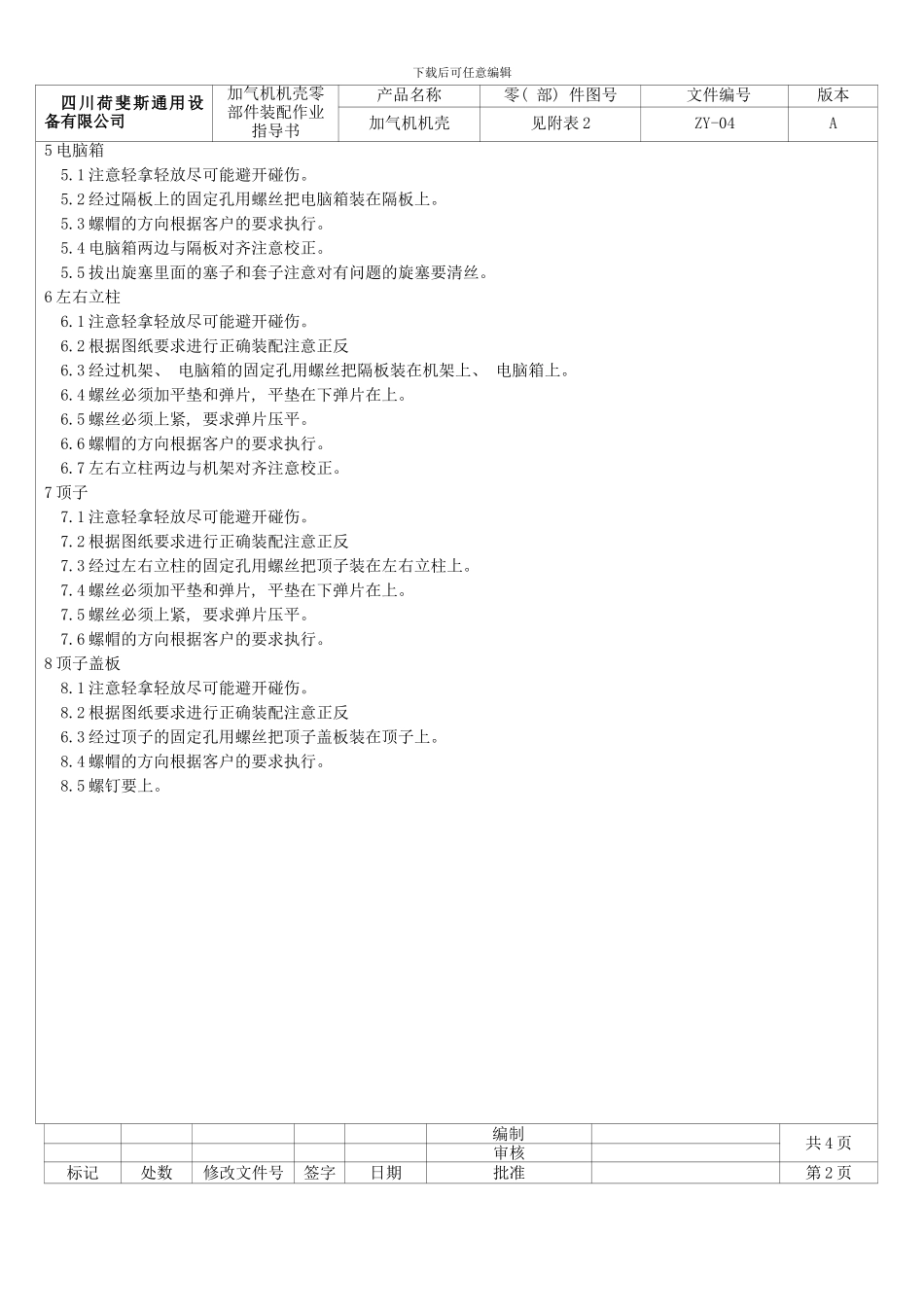

下载后可任意编辑工艺文件文件名称: 加气机机壳零部件装配作业指导书 文件编号: ZY-04 产品型号名称: 加气机机壳 文件版本: A 四川荷斐斯通用设备制造有限公司 6 月下载后可任意编辑四川荷斐斯通用设备有限公司加气机机壳零部件装配作业指导书产品名称零( 部) 件图号文件编号版本加气机机壳见附表 2ZY-04A一、 适用范围本文件适用于各类加气机零部件装配作业。装配前须保证来料符合相应的尺寸和技术要求以及相关标准。二、 作业流程机架流量计支撑架过滤器支撑架隔板电脑箱左右立柱顶子擦拭下门装饰框电脑箱面板计价板铅封盒内侧板顶子盖板1、 机架1.1、 经过机架上的固定孔用螺丝把机架固定在毡板上。1.1.1 螺丝必须加平垫和弹片, 平垫在下弹片在上。1.1.2 螺丝必须上紧, 要求弹片压平。2 流量计支撑架2.1 根据图纸要求装配注意尺寸要求。2.2 经过机架上的固定孔用螺丝把流量计支撑架固定在机架上。2.3 螺丝必须加平垫和弹片, 平垫在下弹片在上。2.4 螺丝必须上紧, 要求弹片压平。3.过滤器支撑架3.1 根据图纸要求装配注意尺寸要求。3.2 经过机架上的固定孔用螺丝把流量计支撑架固定在机架上。3.3 螺丝必须加平垫和弹片, 平垫在下弹片在上。3.4 螺丝必须上紧, 要求弹片压平。4 隔板4.1 注意轻拿轻放尽可能避开碰伤。4.2 根据图纸要求进行正确装配注意正反。4.3 经过机架上的固定孔用螺丝把隔板装在机架上。4.4 螺帽的方向根据客户的要求执行。4.5 隔板两边与机架对齐注意校正。编制共 4 页审核标记处数修改文件号签字日期批准第 1 页下载后可任意编辑四川荷斐斯通用设备有限公司加气机机壳零部件装配作业指导书产品名称零( 部) 件图号文件编号版本加气机机壳见附表 2ZY-04A5 电脑箱5.1 注意轻拿轻放尽可能避开碰伤。5.2 经过隔板上的固定孔用螺丝把电脑箱装在隔板上。5.3 螺帽的方向根据客户的要求执行。5.4 电脑箱两边与隔板对齐注意校正。5.5 拔出旋塞里面的塞子和套子注意对有问题的旋塞要清丝。6 左右立柱6.1 注意轻拿轻放尽可能避开碰伤。6.2 根据图纸要求进行正确装配注意正反6.3 经过机架、 电脑箱的固定孔用螺丝把隔板装在机架上、 电脑箱上。6.4 螺丝必须加平垫和弹片, 平垫在下弹片在上。6.5 螺丝必须上紧, 要求弹片压平。6.6 螺帽的方向根据客户的要求执行。6.7 左右立柱两边与机架对齐注意校正。7 顶子7.1 注意轻拿轻放尽可能避开碰伤。7.2 根据图纸要求进行正确...
