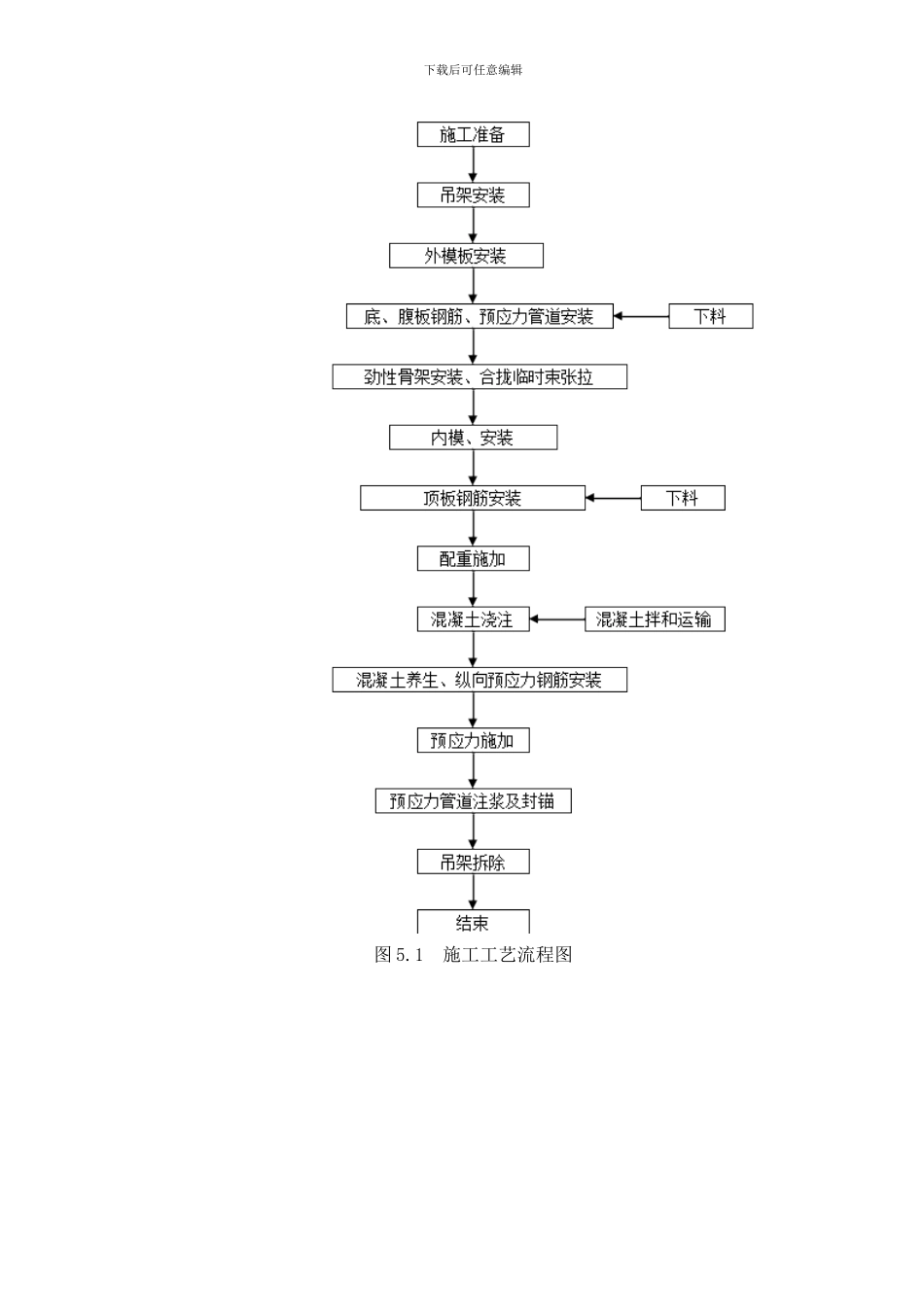

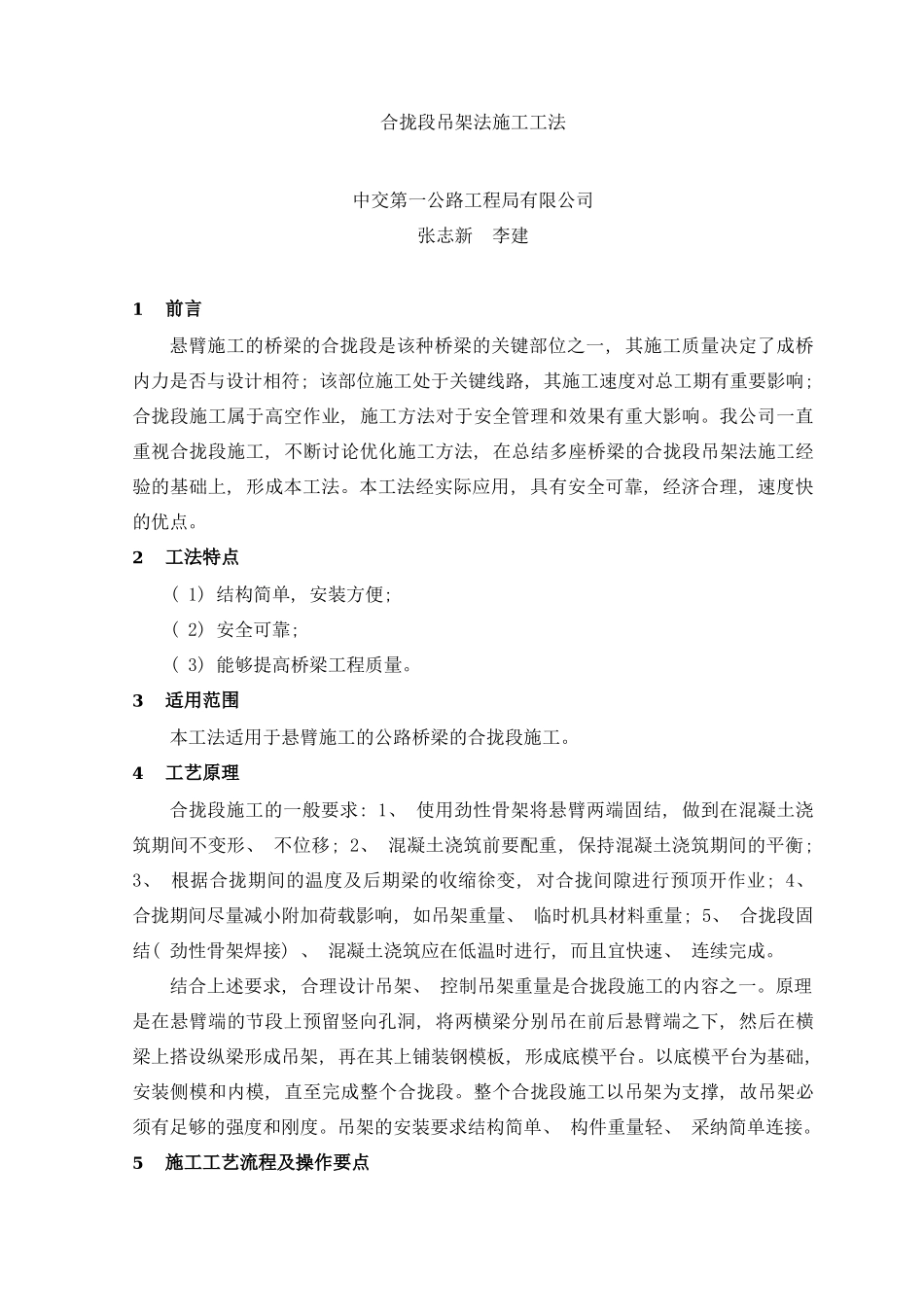

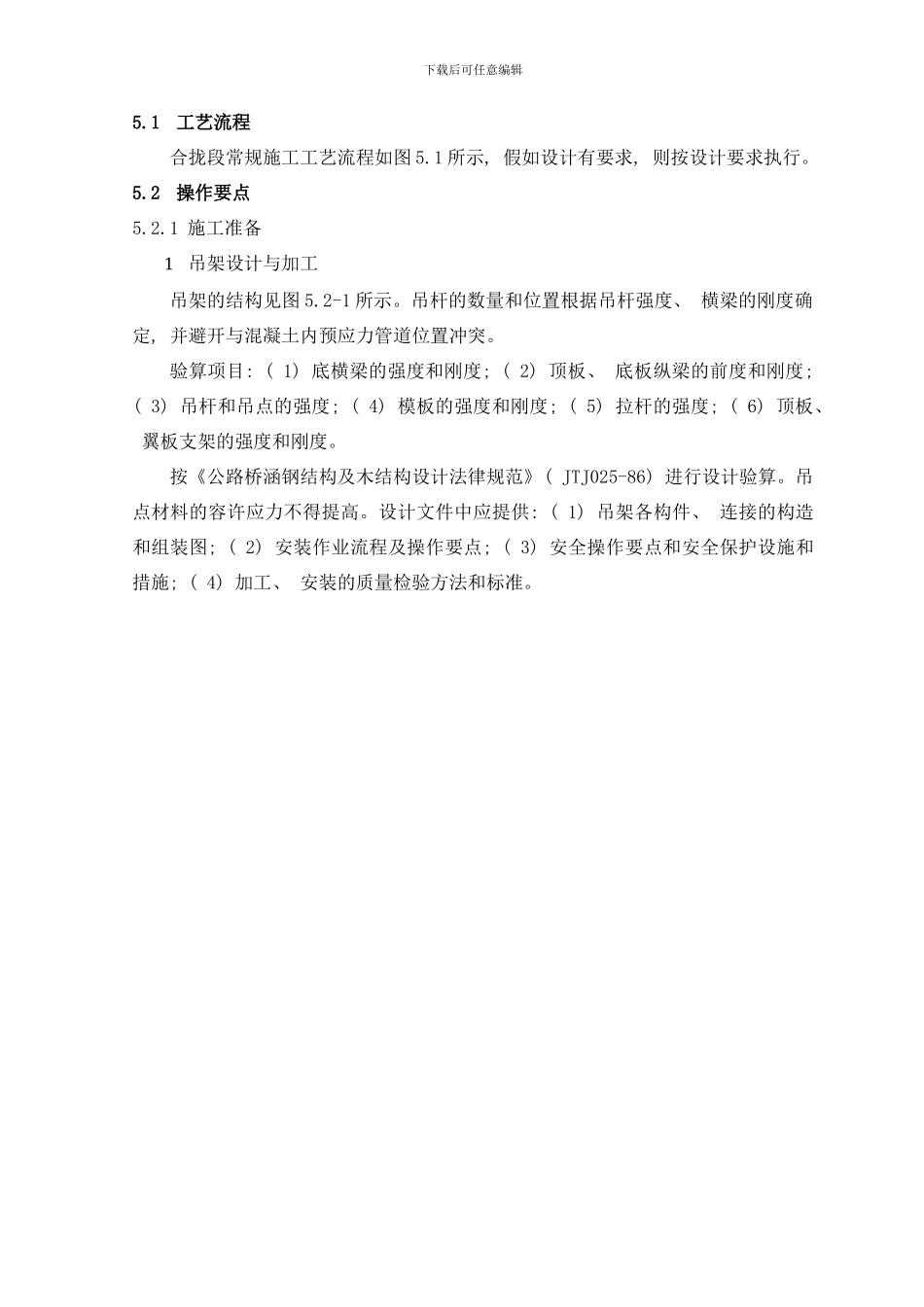

合拢段吊架法施工工法中交第一公路工程局有限公司张志新 李建1前言悬臂施工的桥梁的合拢段是该种桥梁的关键部位之一, 其施工质量决定了成桥内力是否与设计相符; 该部位施工处于关键线路, 其施工速度对总工期有重要影响; 合拢段施工属于高空作业, 施工方法对于安全管理和效果有重大影响。我公司一直重视合拢段施工, 不断讨论优化施工方法, 在总结多座桥梁的合拢段吊架法施工经验的基础上, 形成本工法。本工法经实际应用, 具有安全可靠, 经济合理, 速度快的优点。2工法特点( 1) 结构简单, 安装方便; ( 2) 安全可靠; ( 3) 能够提高桥梁工程质量。3适用范围本工法适用于悬臂施工的公路桥梁的合拢段施工。4工艺原理合拢段施工的一般要求: 1、 使用劲性骨架将悬臂两端固结, 做到在混凝土浇筑期间不变形、 不位移; 2、 混凝土浇筑前要配重, 保持混凝土浇筑期间的平衡; 3、 根据合拢期间的温度及后期梁的收缩徐变, 对合拢间隙进行预顶开作业; 4、 合拢期间尽量减小附加荷载影响, 如吊架重量、 临时机具材料重量; 5、 合拢段固结( 劲性骨架焊接) 、 混凝土浇筑应在低温时进行, 而且宜快速、 连续完成。结合上述要求, 合理设计吊架、 控制吊架重量是合拢段施工的内容之一。原理是在悬臂端的节段上预留竖向孔洞, 将两横梁分别吊在前后悬臂端之下, 然后在横梁上搭设纵梁形成吊架, 再在其上铺装钢模板, 形成底模平台。以底模平台为基础, 安装侧模和内模, 直至完成整个合拢段。整个合拢段施工以吊架为支撑, 故吊架必须有足够的强度和刚度。吊架的安装要求结构简单、 构件重量轻、 采纳简单连接。5施工工艺流程及操作要点下载后可任意编辑5.1工艺流程合拢段常规施工工艺流程如图 5.1 所示, 假如设计有要求, 则按设计要求执行。5.2操作要点5.2.1 施工准备1 吊架设计与加工吊架的结构见图 5.2-1 所示。吊杆的数量和位置根据吊杆强度、 横梁的刚度确定, 并避开与混凝土内预应力管道位置冲突。验算项目: ( 1) 底横梁的强度和刚度; ( 2) 顶板、 底板纵梁的前度和刚度; ( 3) 吊杆和吊点的强度; ( 4) 模板的强度和刚度; ( 5) 拉杆的强度; ( 6) 顶板、 翼板支架的强度和刚度。按《公路桥涵钢结构及木结构设计法律规范》( JTJ025-86) 进行设计验算。吊点材料的容许应力不得提高。设计文件中应提供: ( 1) 吊架各构件、 连接的构造和组装图; ( 2) 安装作业流程及操作要点; ( ...
