化工自动化控制仪表作业安全技术实际操作考试VIP免费

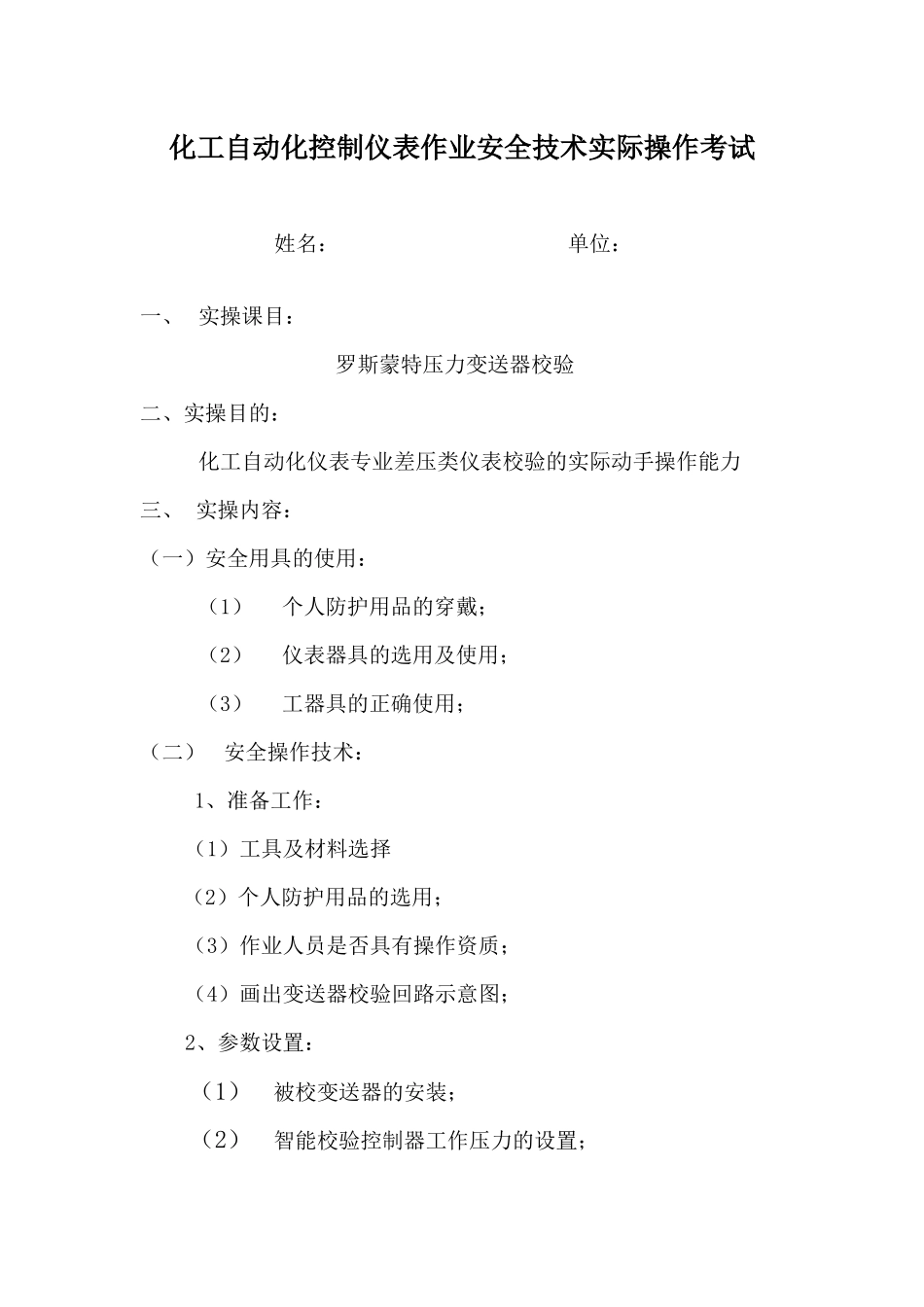

化工自动化控制仪表作业安全技术实际操作考试_第1页

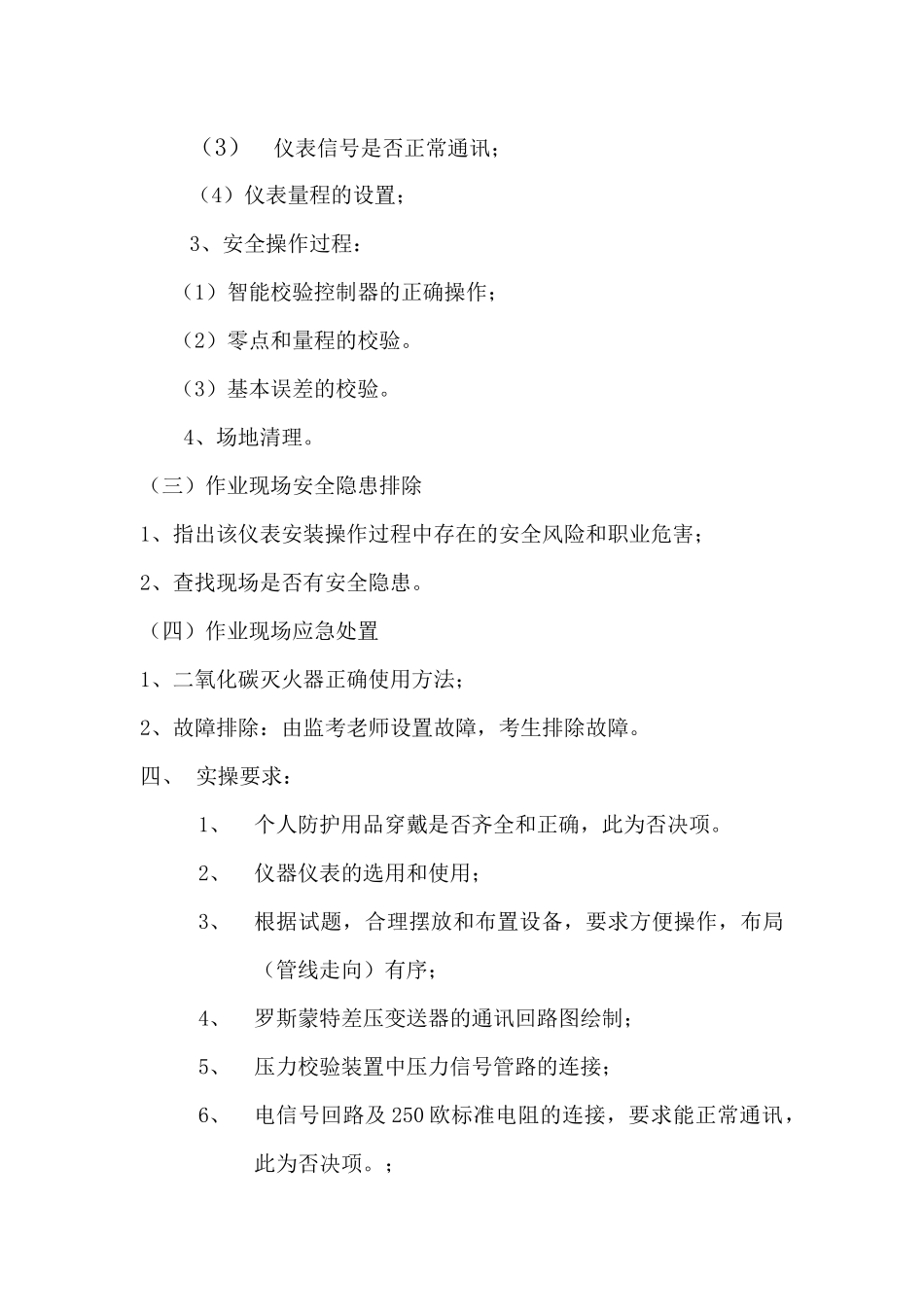

化工自动化控制仪表作业安全技术实际操作考试_第2页

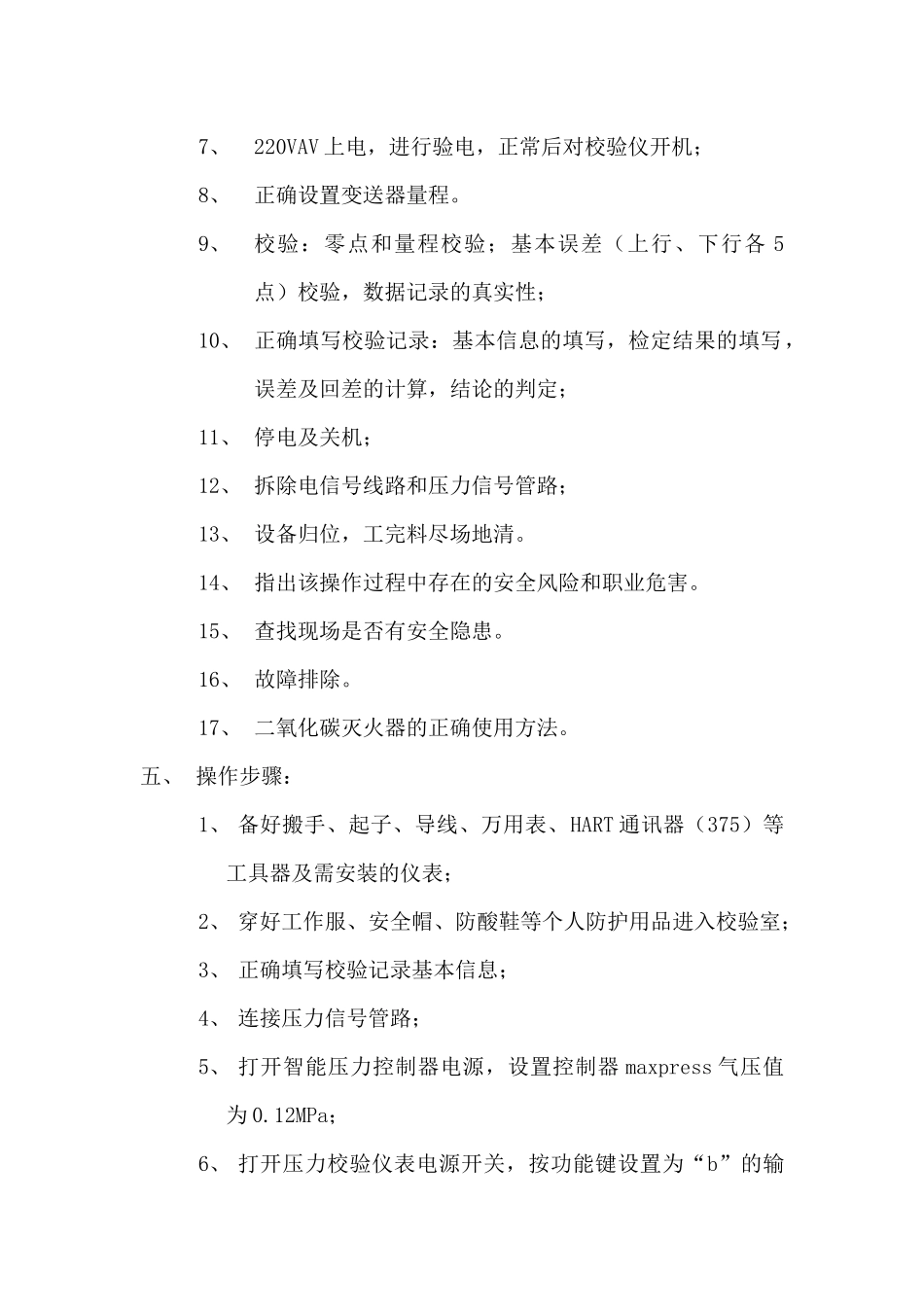

化工自动化控制仪表作业安全技术实际操作考试_第3页
化工自动化控制仪表作业安全技术实际操作考试姓名:单位:一、实操课目:罗斯蒙特压力变送器校验二、实操目的:化工自动化仪表专业差压类仪表校验的实际动手操作能力三、实操内容:(一)安全用具的使用:(1)个人防护用品的穿戴;(2)仪表器具的选用及使用;(3)工器具的正确使用;(二)安全操作技术:1、准备工作:(1)工具及材料选择(2)个人防护用品的选用;(3)作业人员是否具有操作资质;(4)画出变送器校验回路示意图;2、参数设置:(1)被校变送器的安装;(2)智能校验控制器工作压力的设置;(3)仪表信号是否正常通讯;(4)仪表量程的设置;3、安全操作过程:(1)智能校验控制器的正确操作;(2)零点和量程的校验。(3)基本误差的校验。4、场地清理。(三)作业现场安全隐患排除1、指出该仪表安装操作过程中存在的安全风险和职业危害;2、查找现场是否有安全隐患。(四)作业现场应急处置1、二氧化碳灭火器正确使用方法;2、故障排除:由监考老师设置故障,考生排除故障。四、实操要求:1、个人防护用品穿戴是否齐全和正确,此为否决项。2、仪器仪表的选用和使用;3、根据试题,合理摆放和布置设备,要求方便操作,布局(管线走向)有序;4、罗斯蒙特差压变送器的通讯回路图绘制;5、压力校验装置中压力信号管路的连接;6、电信号回路及250欧标准电阻的连接,要求能正常通讯,此为否决项。;7、220VAV上电,进行验电,正常后对校验仪开机;8、正确设置变送器量程。9、校验:零点和量程校验;基本误差(上行、下行各5点)校验,数据记录的真实性;10、正确填写校验记录:基本信息的填写,检定结果的填写,误差及回差的计算,结论的判定;11、停电及关机;12、拆除电信号线路和压力信号管路;13、设备归位,工完料尽场地清。14、指出该操作过程中存在的安全风险和职业危害。15、查找现场是否有安全隐患。16、故障排除。17、二氧化碳灭火器的正确使用方法。五、操作步骤:1、备好搬手、起子、导线、万用表、HART通讯器(375)等工具器及需安装的仪表;2、穿好工作服、安全帽、防酸鞋等个人防护用品进入校验室;3、正确填写校验记录基本信息;4、连接压力信号管路;5、打开智能压力控制器电源,设置控制器maxpress气压值为0.12MPa;6、打开压力校验仪表电源开关,按功能键设置为“b”的输出功能,用万用表确定校验仪电流输出档的24VDC正负极;确定好正负极后再关掉校验仪开关电源;7、连接电信号回路及250欧标准电阻(用负极连接电阻箱,有万用表检查是否有250欧电阻);8、按校验仪红黑线正确接入校验仪电流输出档后给被校变送器供电,用万用表检查电源是否已正常供电,观察变送器显示是否正常;9、组态:挂接HART375通讯器进行量程上下限设置,量程设置为0—100KPa;10、校验:(1)零点校验,打开变送器排气栓进行零点校验,校验好后关闭排气栓;(2)基本误差校验:升压校验时,关闭回检阀,用截止阀和微调阀控制气压;降压校验时,关闭截止阀,用回检阀和微调阀控制气压;依次进行4mA、8mA、12mA、16mA、20mA的5点校验,每校1点,升压时其操作压力不能高于校验点压力值,降压时其操作压力不能低于校验点压力值,(当降压校验为量程上限值时,操作压力应略高于上限值)并将各点实测值记录记录数据真实有效;11、进行误差及回差的计算,根据计算结果判定校验结果;12、由监考老师口头命令考生用HART通讯器再将变送器量程上下限设置为0—50KPa;13、设备归位:(1)停电及关机,关闭校验仪开关电源,用万用表检查变送器是否有电压,确定无电压后,关闭智能控制器电源开关,再拆除电信号线路及压力信号管路;14、故障排除,由监考老师设置故障进行排除;15、指出该操作过程中存在的安全风险和职业危害:有触电危害、气压泄漏伤害、校验仪及变送器电源短路造成仪表损坏、工器具伤害等;16、查找现场安全隐患:智能控制器电源电缆布置不规范容易造成触电事故、校验仪红黑导线与常规颜色对应的正负极是反的,容易误导造成仪表短路危险;17、正确摆放工具、场地及卫生清理。画出仪表通讯回路图:压力变送器校验记录年月日测点名称测量范围精度制造厂家出厂编号分...
