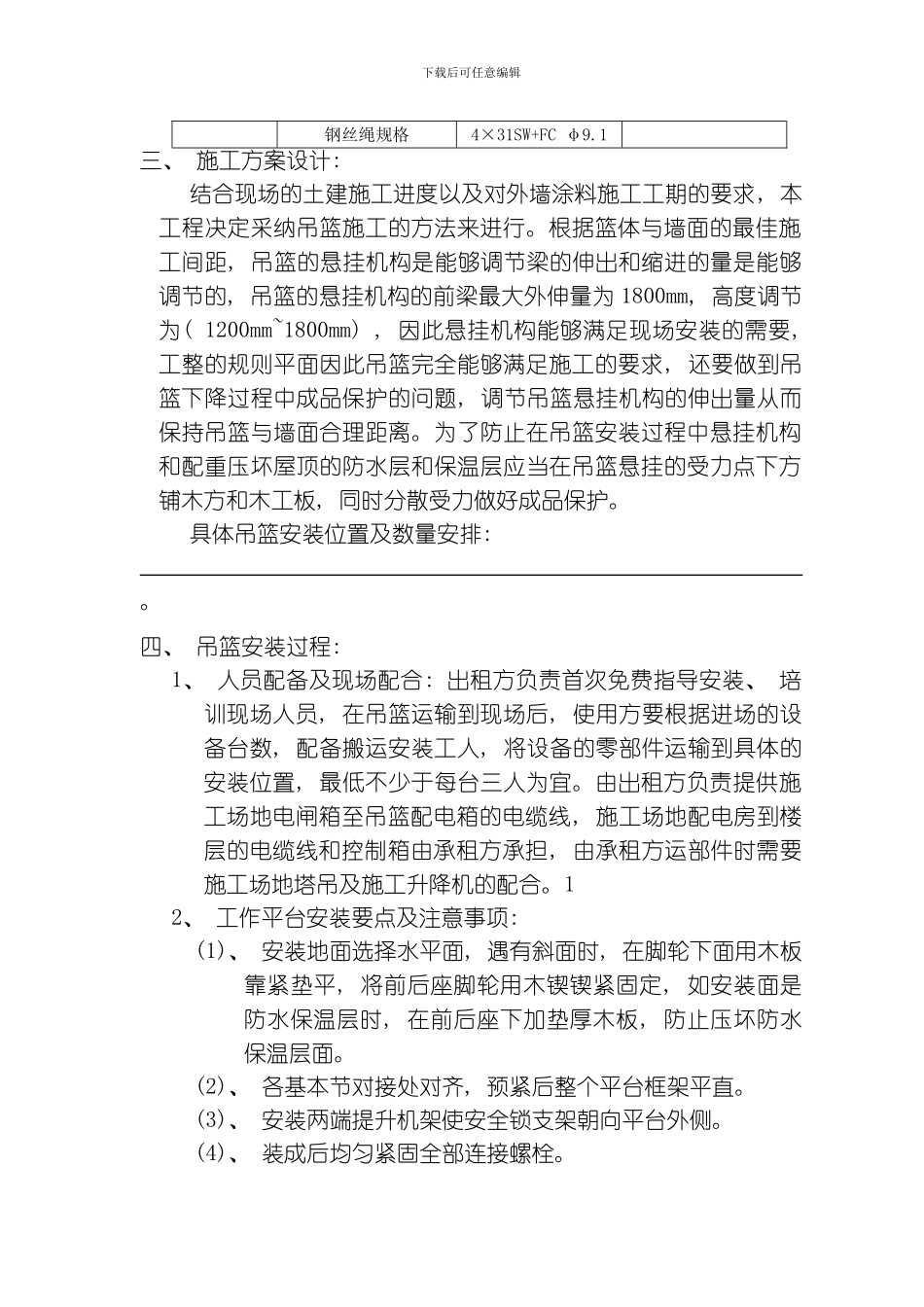

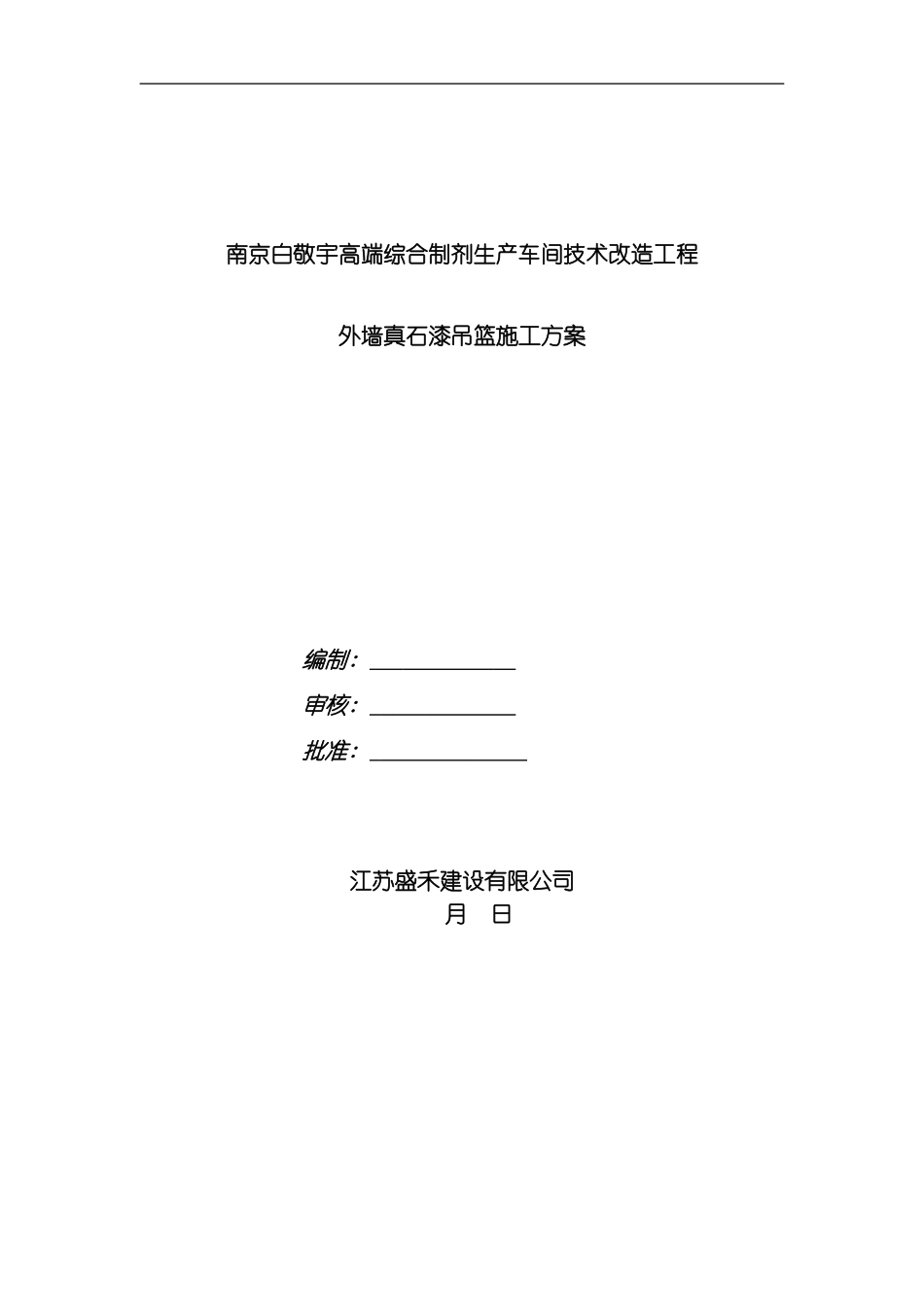

南京白敬宇高端综合制剂生产车间技术改造工程外墙真石漆吊篮施工方案编制: 审核: 批准: 江苏盛禾建设有限公司 月 日下载后可任意编辑一、 工程概况: 本工程项目的地址位于: 南京新港开发区惠中路 1 号 , 工程主体结构为, 框架结构, 建筑物主体标高为 23.60 米, 本次施工内容为: 外墙真石漆喷涂。二、 ZLP800A 型电动吊篮简介: 该吊篮系江苏无锡小天鹅建筑机械有限公司生产。本产品多次获得国家建设部门和质量安全部门的嘉奖。小天鹅吊篮采纳多级保险的安全措施, 在电机的上方有电动砺磁刹车, 电机与减速装置的连接处有离心限速刹车, 在吊篮的两侧还有独立的安全措施LSF30A 型防倾斜安全锁( 我公司自行研制该产品获得国家技术专利) , 当吊篮出现大于 4 度倾斜角度的时候自动锁住钢锁, 确保万无一失。其结构合理、 性能稳定, 升降方便、 安全可靠, 适合用于各种建筑、 特别是高层建筑的外墙装修工程, 是一种理想的外装修设备。吊篮主要技术参数如下表: 项目具体内容备注整机参数型号ZLP800A生产厂商小天鹅额定载重量( Kg) 800提升速度( cm/s) 9-10工作电压( V) 380输入总功率( Kw) 3.6整机重量( Kg) 1858不含钢丝绳、 电缆提升机型号LTP80A单机功率( Kw) 1.8转速( r/min) 1420制动力矩( N.m) 15安全锁型号LSF30A允许荷载( Kg) 1000锁绳角度4°±1°平台及悬挂平台最大尺寸( m) 7.5平台自重( Kg) 468含提升机、 安全锁、 控制箱悬挂机构伸出量( m) 1.1-1.7配重( 块×25Kg) 40下载后可任意编辑钢丝绳规格4×31SW+FC φ9.1三、 施工方案设计: 结合现场的土建施工进度以及对外墙涂料施工工期的要求, 本工程决定采纳吊篮施工的方法来进行。根据篮体与墙面的最佳施工间距, 吊篮的悬挂机构是能够调节梁的伸出和缩进的量是能够调节的, 吊篮的悬挂机构的前梁最大外伸量为 1800mm, 高度调节为( 1200mm~1800mm) , 因此悬挂机构能够满足现场安装的需要, 工整的规则平面因此吊篮完全能够满足施工的要求, 还要做到吊篮下降过程中成品保护的问题, 调节吊篮悬挂机构的伸出量从而保持吊篮与墙面合理距离。为了防止在吊篮安装过程中悬挂机构和配重压坏屋顶的防水层和保温层应当在吊篮悬挂的受力点下方铺木方和木工板, 同时分散受力做好成品保护。具体吊篮安装位置及数量安排: 。四、 吊篮安装过程: 1、 人员配备及现场配合: 出租方负责首次免费指导安装、 培训现场人员, 在...
