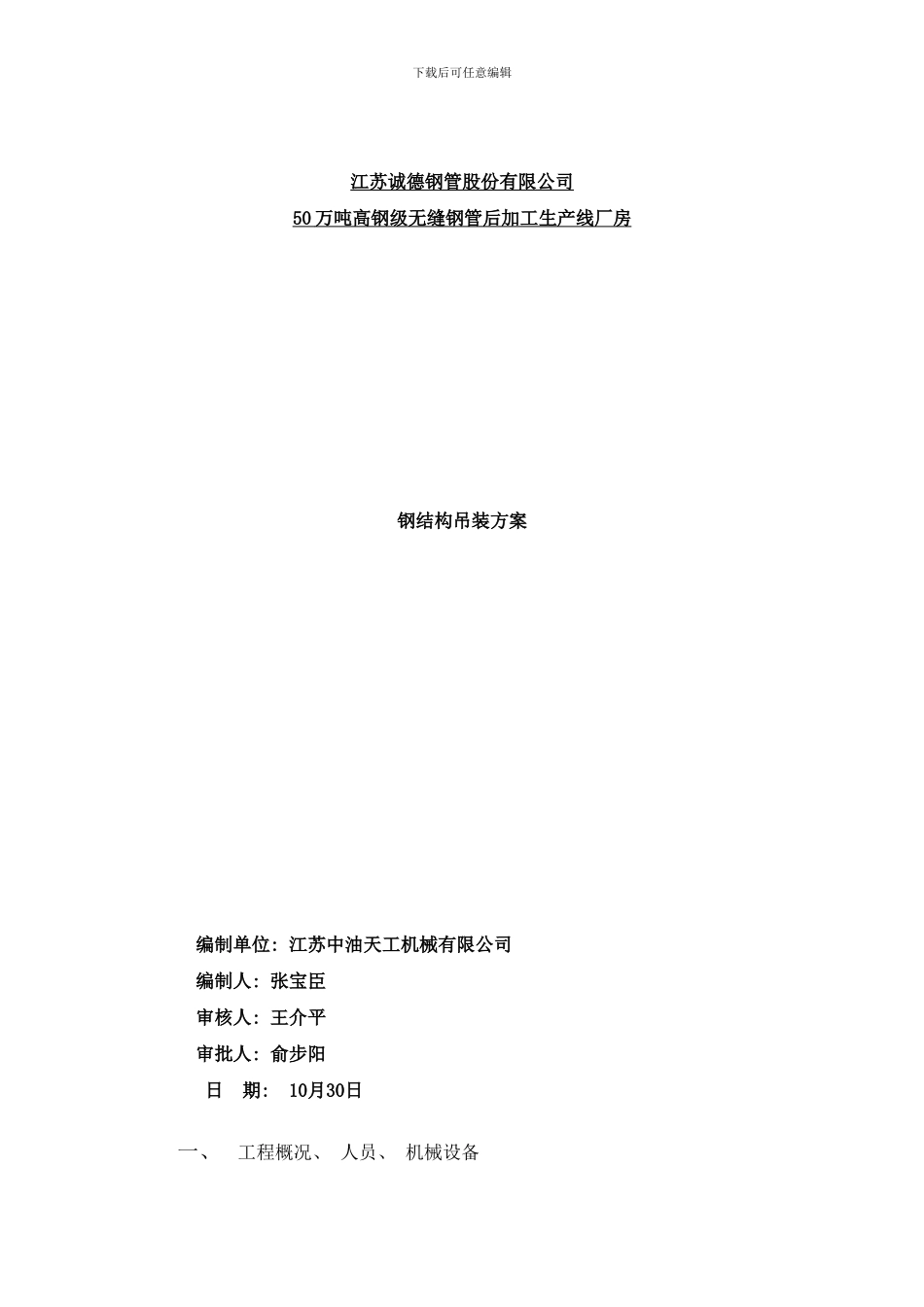

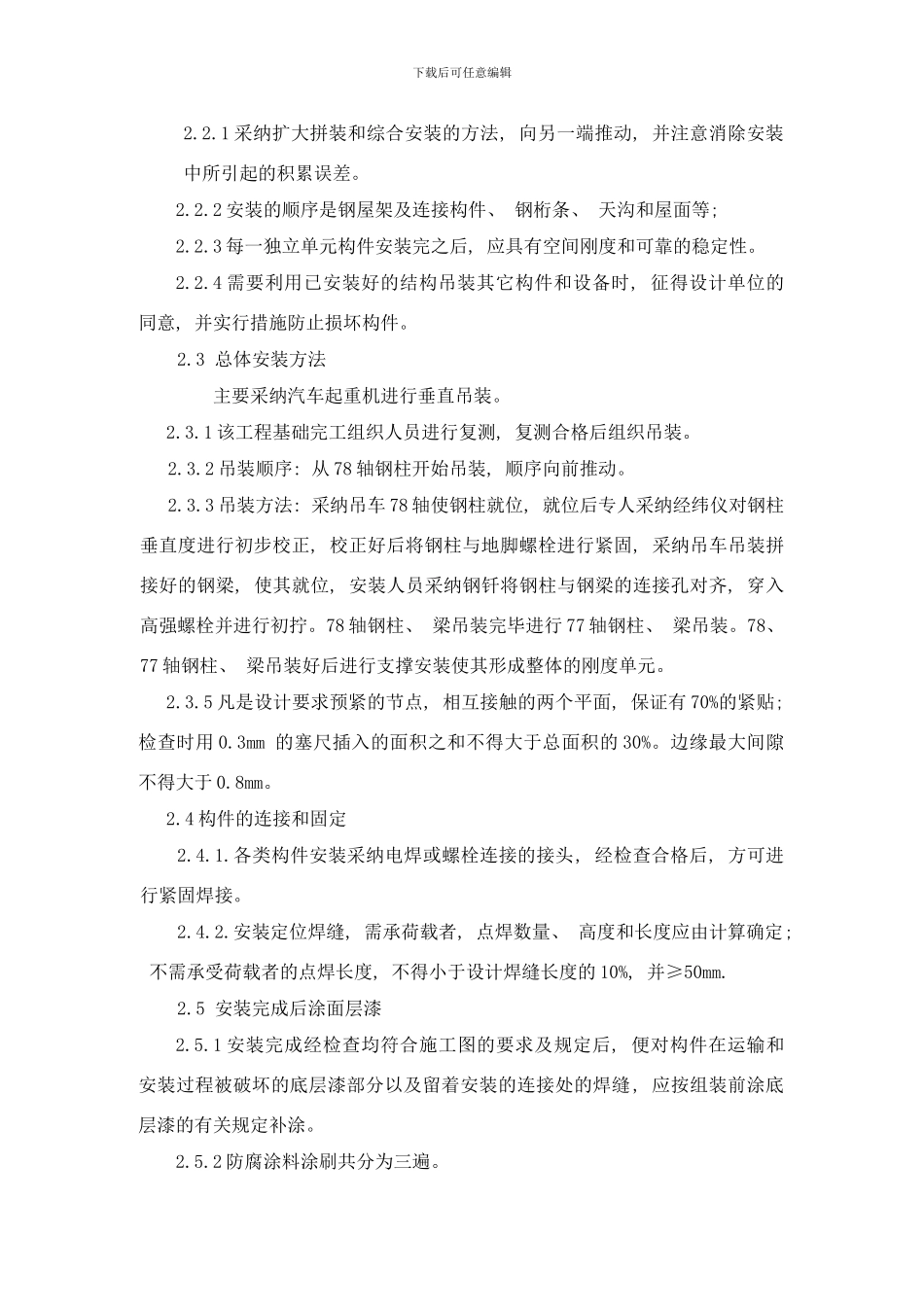

下载后可任意编辑江苏诚德钢管股份有限公司50 万吨高钢级无缝钢管后加工生产线厂房 钢结构吊装方案编制单位: 江苏中油天工机械有限公司编制人: 张宝臣审核人: 王介平审批人: 俞步阳 日 期: 10月30日一、工程概况、 人员、 机械设备下载后可任意编辑设计单位为无锡华电工程设计院有限公司。工程建设地点位于江都市沿江开发区。该工程建筑面积: 54435.1 平方米, 使用年限 50 年、 安全等级二级、 结构类型均为轻钢门式钢架, 梁柱类型: 焊接 H 型钢。厂房主体钢结构材料采纳 Q345B 钢, 其它钢材采纳 Q235B( 镀锌檩条采纳Q345A) 。采纳国家大型钢厂生产的钢材。制作采纳工厂自动生产线以埋弧自动焊焊接完成, 对主要构件采纳机械校正和抛丸除锈达到 Sa21/2 级。主钢架连接采纳 10.9S 摩擦型高强度螺栓, 摩擦面采纳抛丸除锈。(1)焊接质量: 所有工厂对接焊缝以及坡口焊缝为二级, 实行超声波探伤进行检测, 吊装时安装工先进场 30 人, 后期逐步增至 50 人, 其后依据现场情况需要, 随时进行人员调配。吊装时安排 1 部 25 吨吊车、 1 部 16 吨吊车、 1 部 8 吨吊车组织吊装。二、 钢结构安装本工程采纳分件吊装法吊装构件。采纳分件吊装法情况下, 由于每次吊装基本同类型构件, 操作方法也基本相同, 因此吊装速度快, 能充分发挥起重机效率, 构件能够分批供应, 现场平面布置较为简单, 总体施工工序如下; 安装前构件轴线控制与标高控制引测( 施工设备进场) →钢柱安装→屋梁安装→檩条、 支撑安装→构件面漆涂刷→清理补漆。2.1 准备工作2.1.1 复核基础标高、 轴线、 螺栓偏移数据, 并标注在基础表面上。2.1.2 支撑面标高等的偏差应符合法律规范规定( +3mm) 。超过者应作好技术处理。2.1.3 复核安装定位使用的轴线控制点和测量标高的基准点。2.1.4 安装时用的测度量具应与钢结构构件制作时用的钢尺进行校核, 并取得计量部门的检定证明。2.1.5 构件运送地点的顺序, 应符合安装程序的要求。2.2 安装顺序下载后可任意编辑2.2.1 采纳扩大拼装和综合安装的方法, 向另一端推动, 并注意消除安装中所引起的积累误差。2.2.2 安装的顺序是钢屋架及连接构件、 钢桁条、 天沟和屋面等; 2.2.3 每一独立单元构件安装完之后, 应具有空间刚度和可靠的稳定性。2.2.4 需要利用已安装好的结构吊装其它构件和设备时, 征得设计单位的同意, 并实行措施防止损坏构件。2.3 总体安装方法...
