同步调节器使用说明书样本

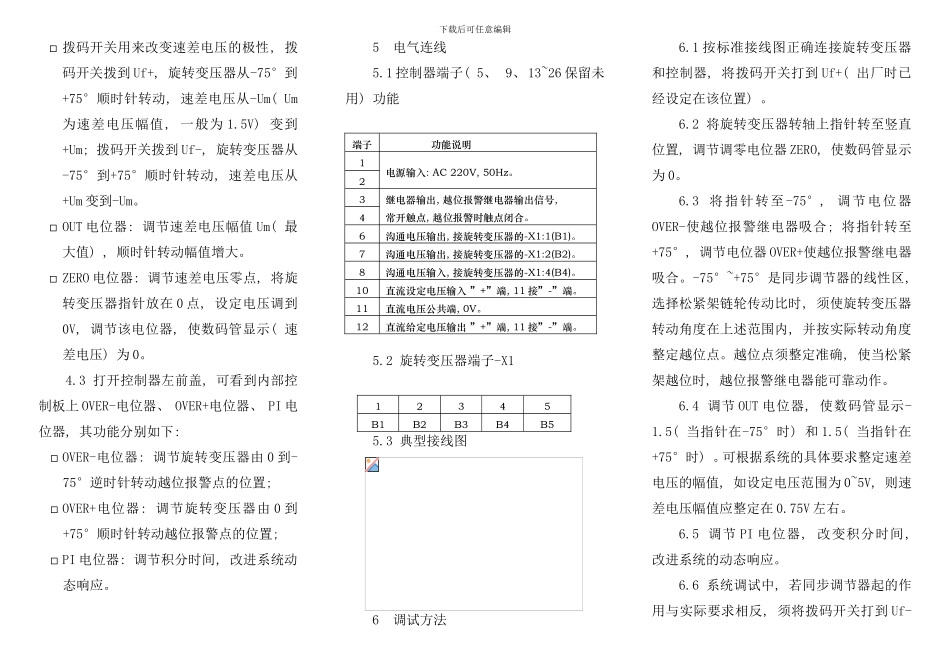

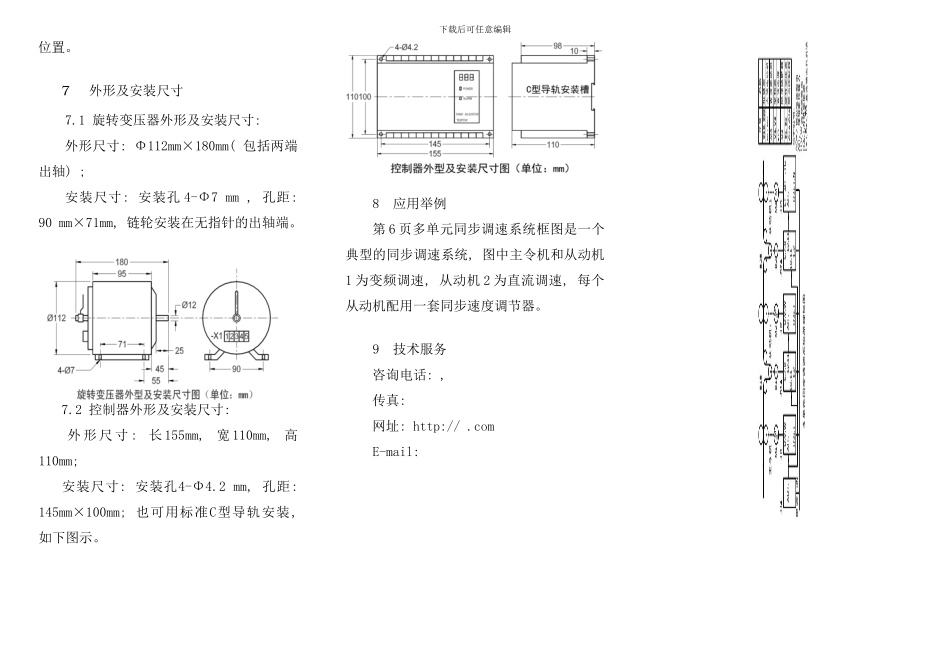

YH881 型同步调节器使用说明书 1 基本原理YH881 型 同 步 调 节 器 由 旋 转 变 压 器( YH881-X) 和控制器( YH881-S) 两部分组成, 旋转变压器经过松紧架或其它机构, 将速差( 相邻两个单元线速度差) 信号变换成角位移信号, 再将角位移信号转换成线性电压信号。控制器将速差电压与设定电压叠加做为从动机的给定电压, 调节从动机速度, 使之与主令机同步运转。该装置适用于染整、 化纤、 橡塑、 皮革联合机等调压同步的直流或沟通同步调速系统。2 技术指标工作电源: AC 220V, 50Hz( 允许波动±10%) ; 转角范围: -75°~ +75°; 速 差 电 压 范 围 : ±3V, 出 厂 整 定 在±1.5V; 设定输入电压: 0 ~10V( 小于 1mA) ; 输出电压: 0 ~10V( 最大 10mA) ; 越 位 报 警 继 电 器 触 点 容 量 : AC220V, 2A。3 安装要求旋转变压器为微型电动机结构, 安装在机械设备上。松紧架或其它机械转轴经过链轮、 链条带动旋转变压器转轴转动某一角度, 该角度可由旋转变压器轴端的指针读出链轮、 链条传动比的选择应保证当松紧架调节辊从一极限工作位置移到另一极限工作位置时, 旋转变压器转轴转动角度在-75°~ +75°范围内。控制器为盒式结构, 安装在控制柜内, 包括电源、 信号迭加、 变换和越位报警部分。4 参数调整4.1 控制器面板上有三个红色 LED 发光数码管显示速差电压值, 范围是-3~ +3( 单位 : V) 。 两 个 红 色 LED 指 示 灯 分 别 为POWER( 电源) 和 ALARM( 越位报警) 。控制器电源接通时, POWER 指示灯亮; 旋转变压器( 松紧架或其它机构) 越位时, ALARM 指示灯亮, 越位报警继电器吸合, 控制器端子3、 4 接通。4.2 打开控制器右前盖( 如控制器面板图所示) , 可看到内部控制板上拨码开关、 电位器 OUT 和电位器 ZERO, 其功能如下: 下载后可任意编辑 拨码开关用来改变速差电压的极性, 拨码开关拨到 Uf+, 旋转变压器从-75°到+75°顺时针转动, 速差电压从-Um( Um为速差电压幅值, 一般为 1.5V) 变到+Um; 拨码开关拨到 Uf-, 旋转变压器从-75°到+75°顺时针转动, 速差电压从+Um 变到-Um。 OUT 电位器: 调节速差电压幅值 Um( 最大值) , 顺时针转动幅值增大。 ZERO 电位器: 调节速差电压零点, 将旋转变压器指针放在 0 点, 设定电压调到0V, 调节该电位器, 使数码管显示( 速差电压) 为 ...
