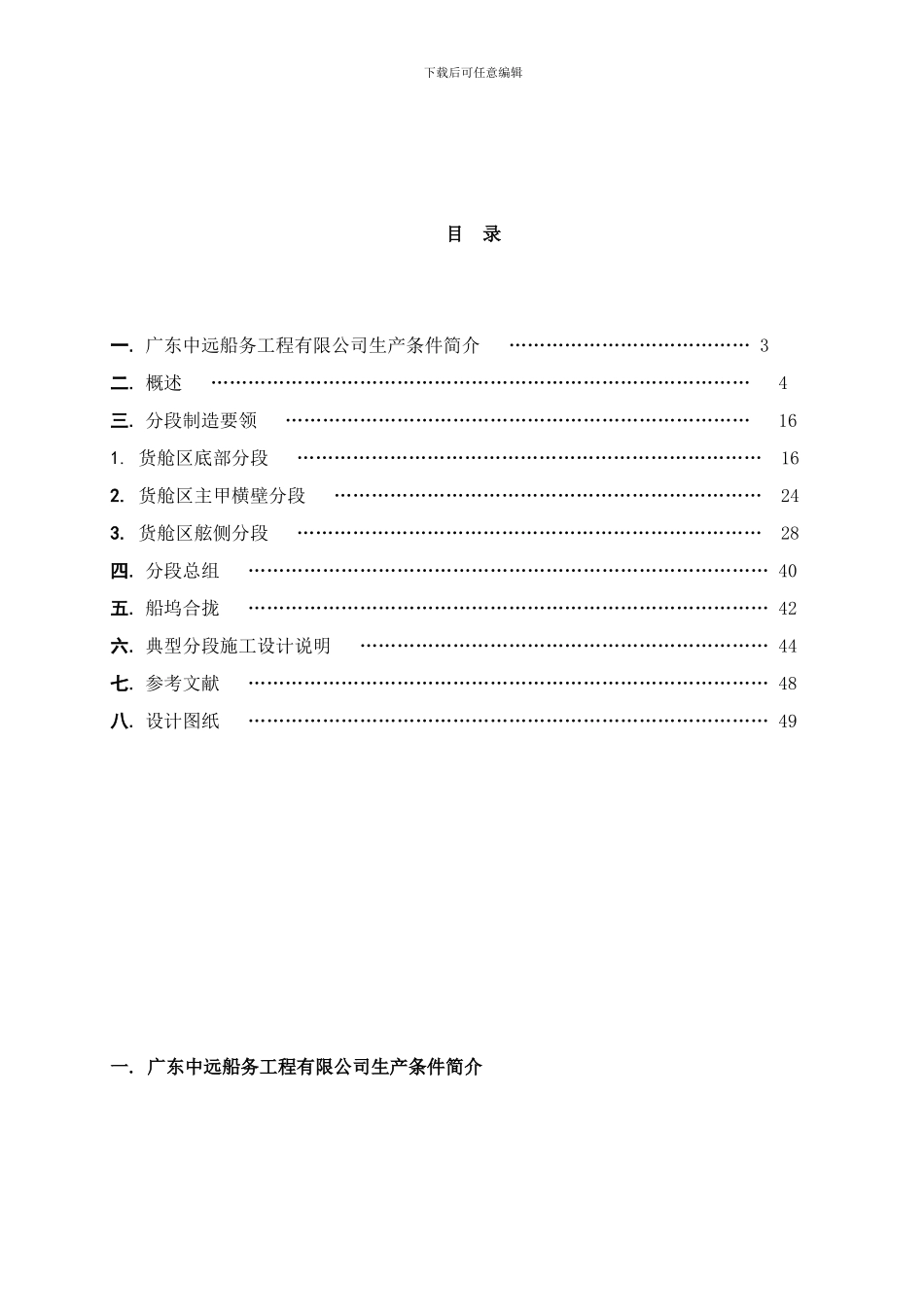

船舶工程系 07G112 班毕业设计 指导老师: 刘雪梅57000 吨级 N226 散装货船船体建造工艺设计姓名: 徐振佳学号: 0711235 06 月 11 日前 言下载后可任意编辑造船生产设计是从施工立场出发, 经过设计形式, 考虑高质量、 高效率、 短周期、 并确保安全、 合理组织造船生产的一种设计, 它主要统筹和指导协调本船从设计开始至交船期间船舶建造各环节的相关工作。民船的船舶设计过程一般分为初步设计、 详细设计和生产设计。初步设计和详细设计的大部分工作都是由科研院所来完成的, 而生产设计一般都是由新船的建造单位来完成。由于各单位的建造场地、 加工设备以及起重能力的不同, 即使是同一船舶, 不同的建造单位, 它的生产设计也是有所不同的。本说明书是以广东中远船务有限公司为新船的建造单位, 来阐述船舶生产设计的整个过程。首先, 对新建船舶( 即 TOXOTIS (特凯迪斯) N226 57000 吨级散货船) 以及公司的具体情况进行综合分析, 确定新船的船台建造方案、 船体的分段划分及分段装配原则工艺。本说明书在编写过程中, 得到了广东中远船务有限公司设计所及造船分厂的帮助和支持, 在此深表谢意。限于本人的知识水平, 本说明书中的缺点和错误在所难免, 恳请各位老师批判指正。摘 要 本文主要针对 TOXOTIS (特凯迪斯) N226 57000T 级散装货船船体生产设计进行论述, 从前期船厂生产能力和本船结构形式入手, 分别对船舶的分段划分、 船体分段的下料、 装配顺序、 焊接工艺、 船体分段的总装过程进行了分析和叙述 , 提出了有效并适合船厂生产能力的装配、 焊接工艺方案, 为以后同类船舶的制造提供了有意义的参考。关 键 词 散装货轮; 分段; 制作工艺 Bulk carrier; Block; Fabrication technics下载后可任意编辑目 录一. 广东中远船务工程有限公司生产条件简介 ………………………………… 3二. 概述 …………………………………………………………………………… 4三. 分段制造要领 ………………………………………………………………… 161. 货舱区底部分段 ………………………………………………………………… 162. 货舱区主甲横壁分段 …………………………………………………………… 243. 货舱区舷侧分段 ………………………………………………………………… 28四. 分段总组 ………………………………………………………………………… 40五. 船坞合拢...
