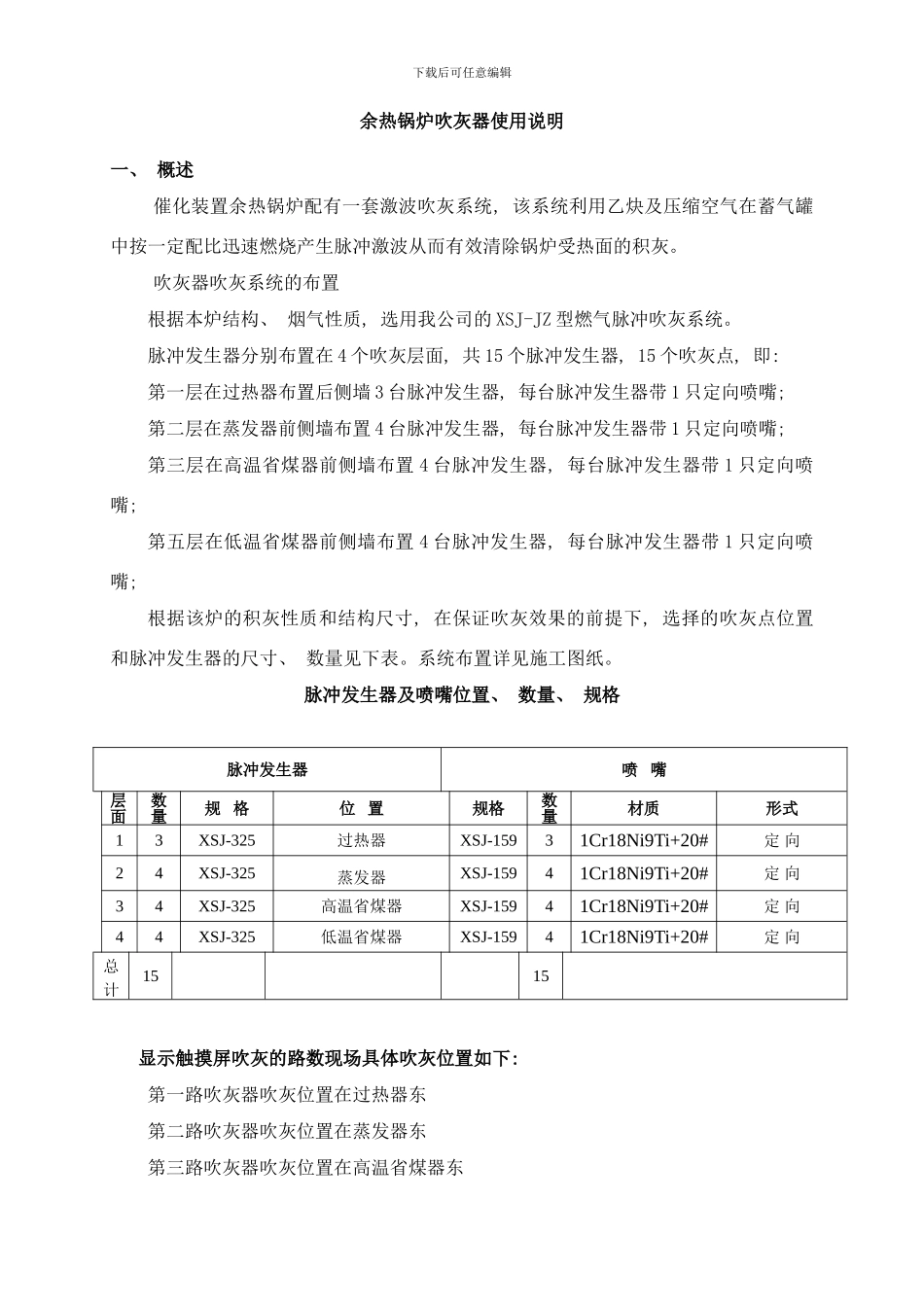

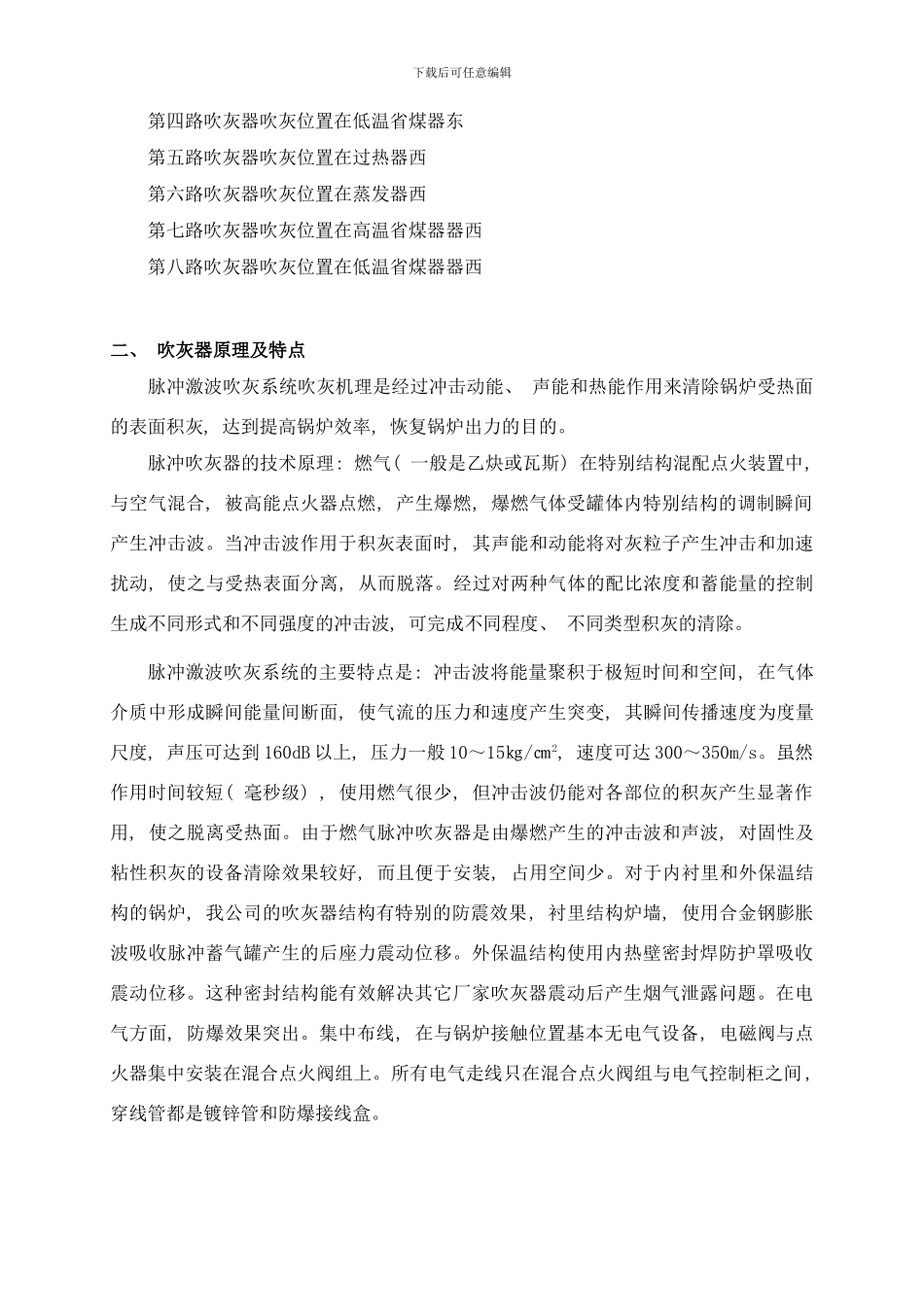

余热锅炉吹灰器使用说明编制: 校对: 审核: 下载后可任意编辑余热锅炉吹灰器使用说明一、 概述催化装置余热锅炉配有一套激波吹灰系统, 该系统利用乙炔及压缩空气在蓄气罐中按一定配比迅速燃烧产生脉冲激波从而有效清除锅炉受热面的积灰。 吹灰器吹灰系统的布置根据本炉结构、 烟气性质, 选用我公司的 XSJ-JZ 型燃气脉冲吹灰系统。脉冲发生器分别布置在 4 个吹灰层面, 共 15 个脉冲发生器, 15 个吹灰点, 即: 第一层在过热器布置后侧墙 3 台脉冲发生器, 每台脉冲发生器带 1 只定向喷嘴; 第二层在蒸发器前侧墙布置 4 台脉冲发生器, 每台脉冲发生器带 1 只定向喷嘴; 第三层在高温省煤器前侧墙布置 4 台脉冲发生器, 每台脉冲发生器带 1 只定向喷嘴; 第五层在低温省煤器前侧墙布置 4 台脉冲发生器, 每台脉冲发生器带 1 只定向喷嘴; 根据该炉的积灰性质和结构尺寸, 在保证吹灰效果的前提下, 选择的吹灰点位置和脉冲发生器的尺寸、 数量见下表。系统布置详见施工图纸。脉冲发生器及喷嘴位置、 数量、 规格 显示触摸屏吹灰的路数现场具体吹灰位置如下: 第一路吹灰器吹灰位置在过热器东第二路吹灰器吹灰位置在蒸发器东第三路吹灰器吹灰位置在高温省煤器东脉冲发生器喷 嘴层面数量规 格位 置规格数量材质形式13XSJ-325过热器XSJ-15931Cr18Ni9Ti+20#定 向24XSJ-325蒸发器XSJ-15941Cr18Ni9Ti+20#定 向34XSJ-325高温省煤器XSJ-15941Cr18Ni9Ti+20#定 向44XSJ-325低温省煤器XSJ-15941Cr18Ni9Ti+20#定 向总计1515下载后可任意编辑第四路吹灰器吹灰位置在低温省煤器东第五路吹灰器吹灰位置在过热器西第六路吹灰器吹灰位置在蒸发器西第七路吹灰器吹灰位置在高温省煤器器西第八路吹灰器吹灰位置在低温省煤器器西二、 吹灰器原理及特点脉冲激波吹灰系统吹灰机理是经过冲击动能、 声能和热能作用来清除锅炉受热面的表面积灰, 达到提高锅炉效率, 恢复锅炉出力的目的。脉冲吹灰器的技术原理: 燃气( 一般是乙炔或瓦斯) 在特别结构混配点火装置中, 与空气混合, 被高能点火器点燃, 产生爆燃, 爆燃气体受罐体内特别结构的调制瞬间产生冲击波。当冲击波作用于积灰表面时, 其声能和动能将对灰粒子产生冲击和加速扰动, 使之与受热表面分离, 从而脱落。经过对两种气体的配比浓度和蓄能量的控制生成不同形式和不同强度的冲击波, 可完成不同程度、 不同类型积灰的清除。脉冲激波吹灰系统的主要特点是: 冲击...
