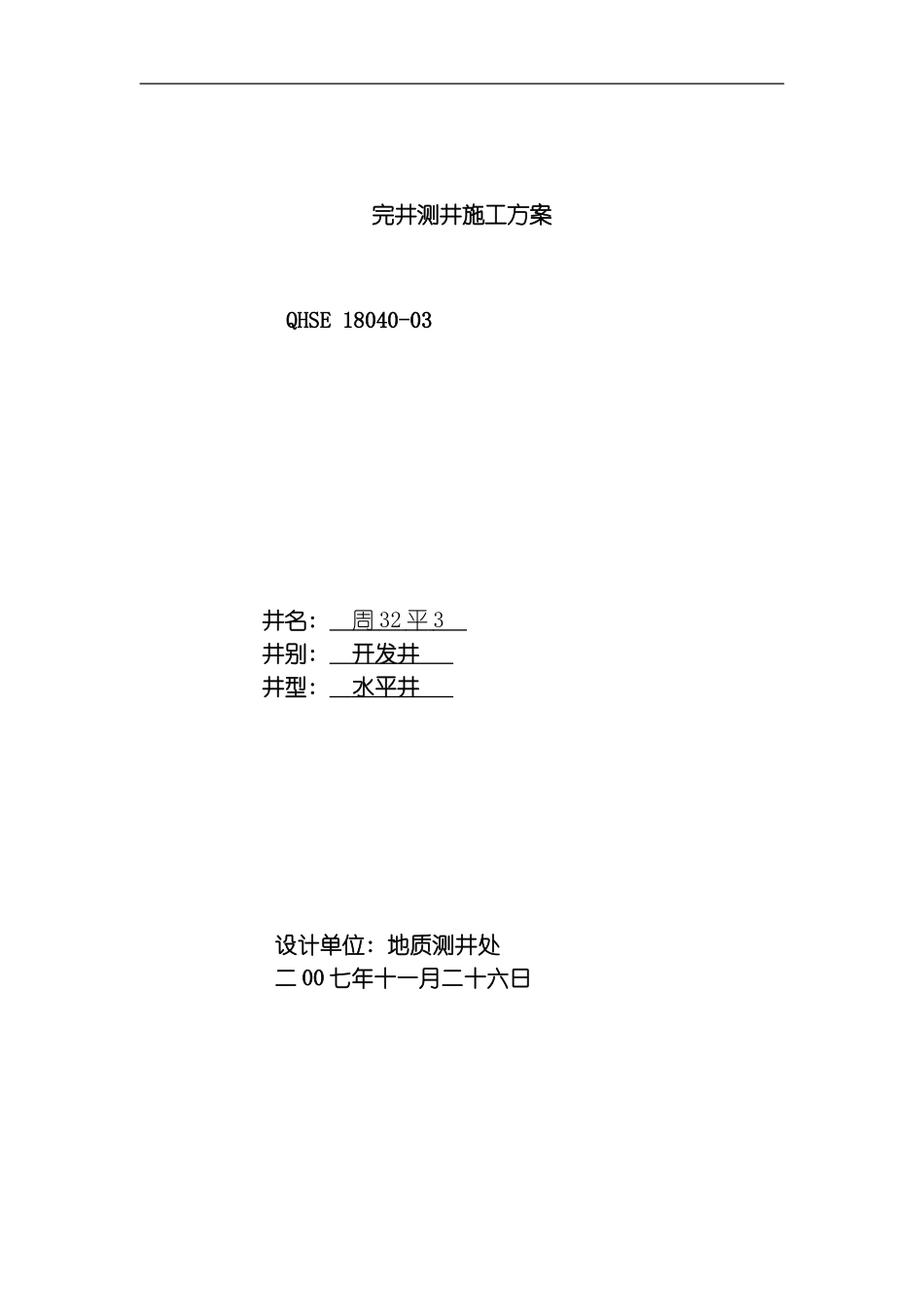

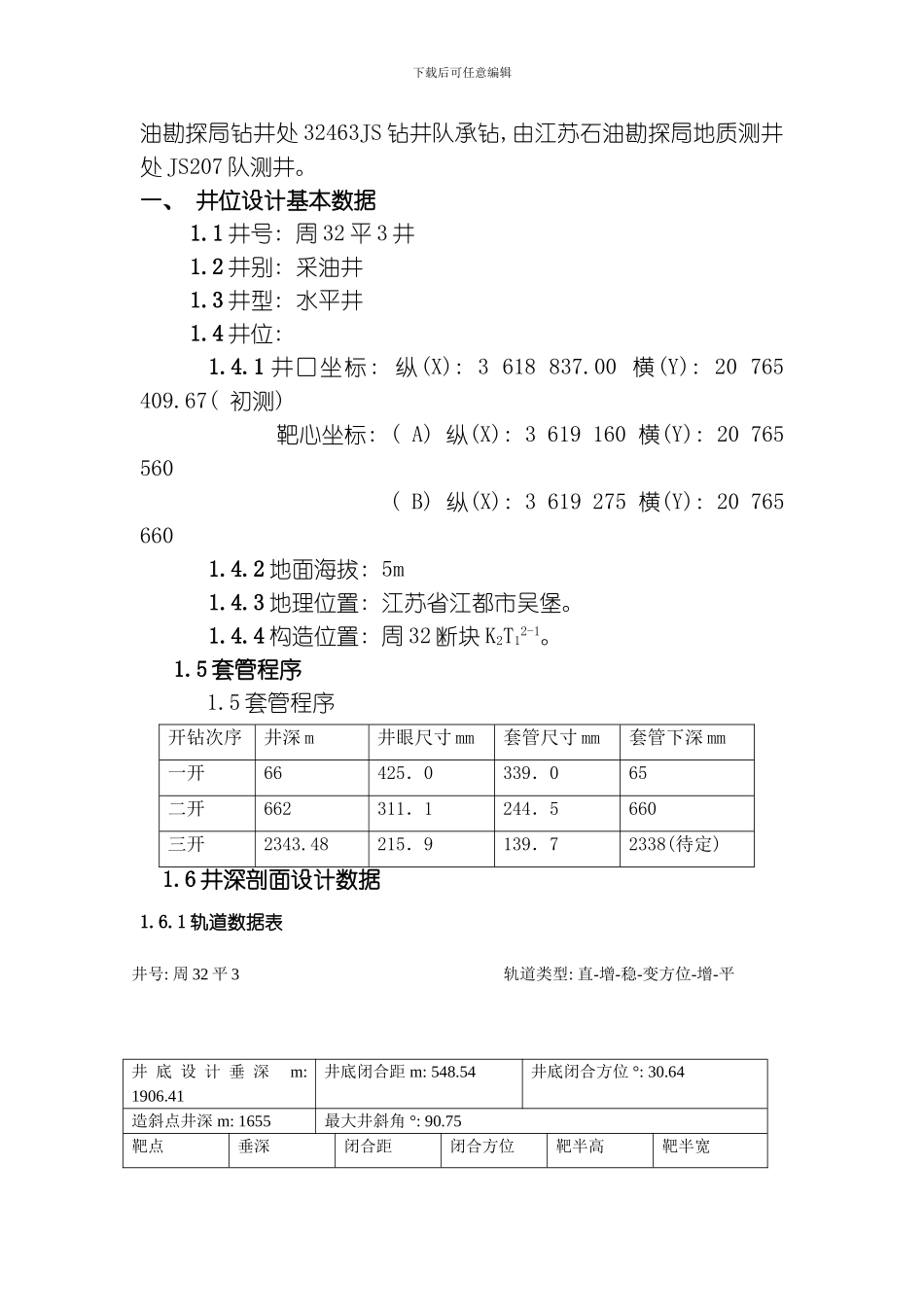

完井测井施工方案 QHSE 18040-03井名: 周 32 平 3 井别: 开发井 井型: 水平井 设计单位: 地质测井处二 00 七年十一月二十六日下载后可任意编辑施工设计人: ( 签字) 日期: 审核意见: 审核人: ( 签字) 日期: 审批意见: 审批人: ( 签字) 日期: 周 32 平 3 井测井施工预案周 32 平 3 井为江苏油田周 32 断块打的一口水平井,由江苏石下载后可任意编辑油勘探局钻井处 32463JS 钻井队承钻,由江苏石油勘探局地质测井处 JS207 队测井。一、 井位设计基本数据1.1 井号: 周 32 平 3 井1.2 井别: 采油井1.3 井型: 水平井1.4 井位: 1.4.1 井口坐标: 纵(X): 3 618 837.00 横(Y): 20 765 409.67( 初测) 靶心坐标: ( A) 纵(X): 3 619 160 横(Y): 20 765 560 ( B) 纵(X): 3 619 275 横(Y): 20 765 6601.4.2 地面海拔: 5m1.4.3 地理位置: 江苏省江都市吴堡。1.4.4 构造位置: 周 32 断块 K2T12-1。1.5 套管程序 1.5 套管程序 开钻次序井深 m井眼尺寸 mm套管尺寸 mm套管下深 mm一开66425．0339．065二开662311．1244．5660三开2343.48215．9139．72338(待定)1.6 井深剖面设计数据1.6.1 轨道数据表井号: 周 32 平 3轨道类型: 直-增-稳-变方位-增-平井 底 设 计 垂 深 m: 1906.41井底闭合距 m: 548.54井底闭合方位 °: 30.64造斜点井深 m: 1655最大井斜角 °: 90.75靶点垂深闭合距闭合方位靶半高靶半宽下载后可任意编辑第一靶 A1909.00356.1424.910.5m5m第二靶 B1907.00504.3429.720.5m5m轨道参数井深 m井斜。方位。垂深 m水平位移 m狗腿度。靶点00000165501655001755.0025.0022.391751.8621.47251855.0050.0022.391830.5681.87251905.0062.5022.391868.29123.36252105.0084.6833.231907.36316.2014.62155.0090.7541.011908.77364.730A2255.0090.7541.011907.57461.780B2343.4890.7541.011906.41548.540二、 测井要求 水平井按测井通知单或者根据甲方要求执行。.周 32 平 3 井测井表项 目测量井段(m)比例尺备 注标准测井660- 遇 阻 点 ( 估 计1860 米左右) 1: 500测井项目: 自然电位、 自然伽玛、 井径、 连斜、 2.5 米梯度组合测井1700 米-遇阻点( 估计1860 米左右) 1: 200测井项目: 、 补偿声波、 自然电位、 自然伽玛、 井径、 连斜、 微电极、 双感应-八侧向、 2.5 米梯度、 6 米梯度...
