呼伦贝尔学院建筑工程学院结构力学试卷模板

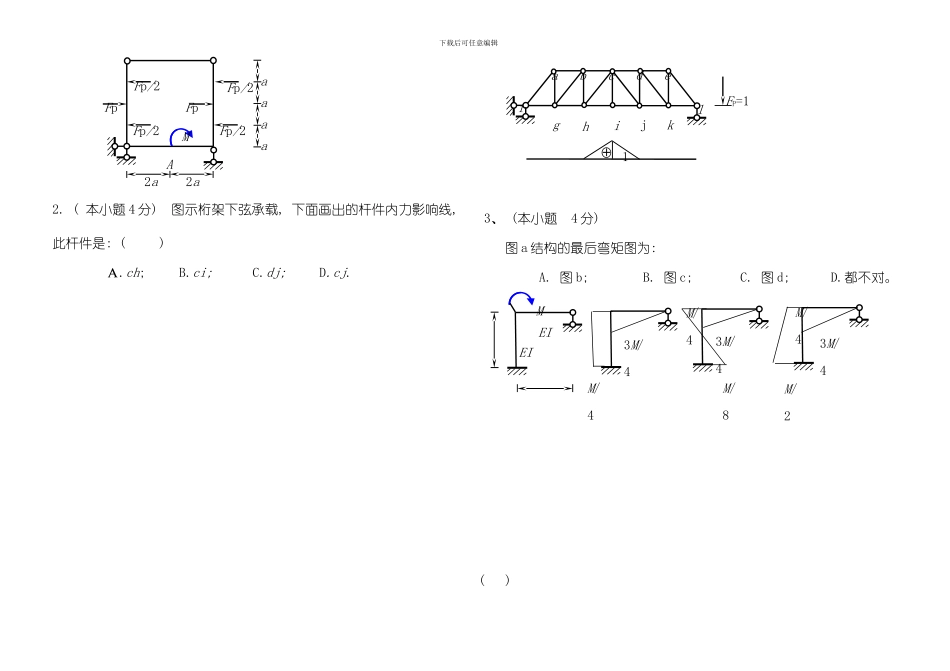

下载后可任意编辑呼伦贝尔学院建筑工程学院《结构力学》试卷 2 考试时间 120 分钟 满分 100 分一、是非题( 将推断结果填入括弧: 以 O 表示正确, X 表示错误) ( 本大题分 4 小题, 共 11 分) 1、 (本小题 3 分) 图示结构中 DE 杆的轴力 FNDE =FP/3。( ) . 2、 (本小题 4 分) 用力法解超静定结构时, 只能采纳多余约束力作为基本未知量。 ( ) 3、 (本小题 2 分) 力矩分配中的传递系数等于传递弯矩与分配弯矩之比, 它与外因无关。( ) 4、 (本小题 2 分) 用位移法解超静定结构时, 基本结构超静定次数一定比原结构高。 ( ) 二、 选择题( 将选中答案的字母填入括弧内) ( 本大题分 5 小题, 共 21 分) 1、 ( 本小题 6 分) 图示结构 EI=常数, 截面 A 右侧的弯矩为: ( ) A．; B．; C． ; D. 。 学院 专业 级 班 姓名 学号 题号一二三四五六七八总分得分评卷人aaaaFPED下载后可任意编辑2. ( 本小题 4 分) 图示桁架下弦承载, 下面画出的杆件内力影响线, 此杆件是: ( ) Ａ.ch; B.ci; C.dj; D.cj. 3、 (本小题 4 分) 图 a 结构的最后弯矩图为: A. 图 b; B. 图 c; C. 图 d; D.都不对。( ) Fp/2M2a2aaaaaAFp/2Fp/2Fp/2FpFpadcebfghiklFP=11jM/43M/4M/43M/43M/4M/4M/8M/2EIEIM下载后可任意编辑 ( a) (b) (c) (d)4. (本小题 4 分) 用图乘法求位移的必要条件之一是: ( ) A.单位荷载下的弯矩图为一直线; B.结构可分为等截面直杆段; C.所有杆件 EI 为常数且相同 D.结构必须是静定的。 5. ( 本小题 3 分) 图示梁 A 点的竖向位移为( 向下为正) : ( )Ａ．FPl /(24EI); B. FPl /(!6EI); C. 5FPl /(96EI); D. 5FPl /(48EI). 三、 ( 本大题 5 分) 对图示体系进行几何组成分析。 四、 ( 本大题 9 分) 图示结构 B 支座下沉 4 mm, 各杆EI=2.0×105 kN·m2, 用力法计算并作 M 图。五、 ( 本大题 11分) 用力矩分配法计算图 学院 专业 级 班 姓名 学号 Al/2l/2EI2EIFPB6 m4 m△=4 mm下载后可任意编辑示结构, 并作 M 图。EI=常数。六、 ( 本大题 14 分) 已知图示结构, 求 B 点的水平位移。七、 ( 本大题 14 分) 用位移法作图示结构 M 图, 各杆线刚度均为 i, 各杆长为 l 。八.(本大题 15 分) 用力法作图结构的 M 图.EI=常数.2 m4 m4 m2EIEI2EI2EIBq 学院 专业 级 班 姓名 学号 ll2ql2EIEIEIEIEI2qFPFPqABCD
