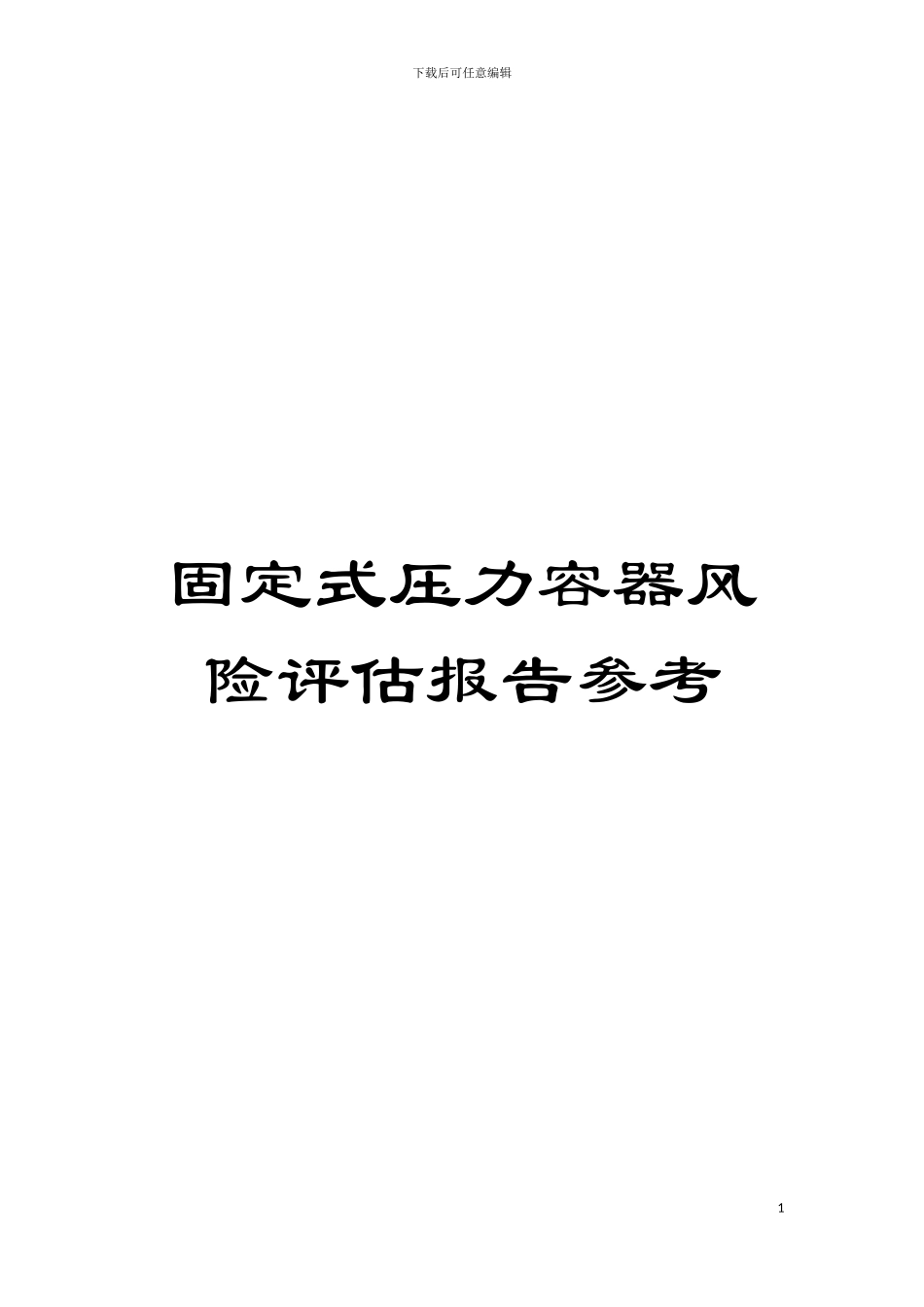

固定式压力容器风险评估报告参考_第1页
1/10

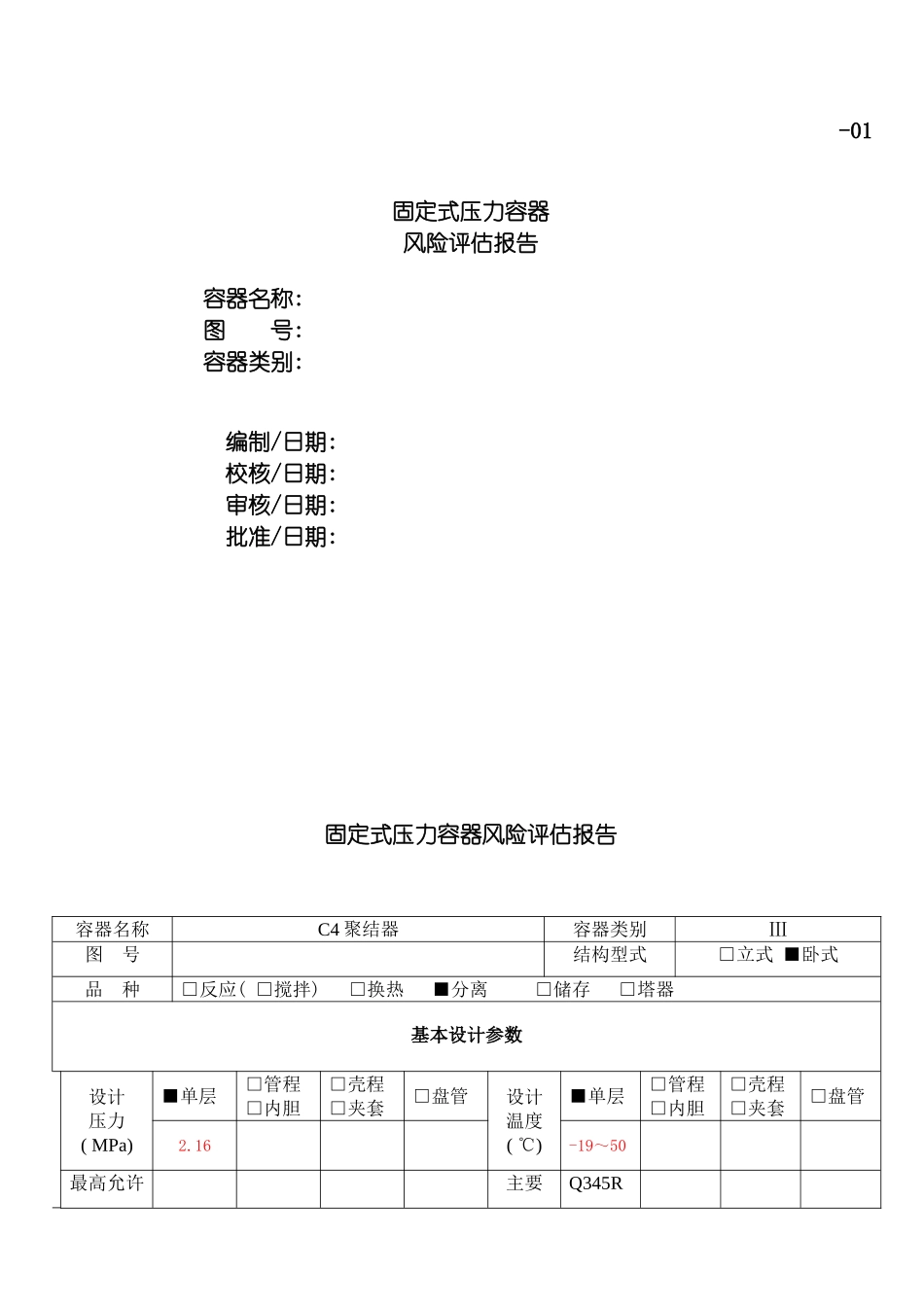

固定式压力容器风险评估报告参考_第2页
2/10
固定式压力容器风险评估报告参考_第3页
3/10
下载后可任意编辑固定式压力容器风险评估报告参考1 -01固定式压力容器风险评估报告容器名称: 图 号: 容器类别: 编制/日期: 校核/日期: 审核/日期: 批准/日期: 固定式压力容器风险评估报告 容器名称C4 聚结器容器类别Ⅲ图 号结构型式□立式 ■卧式品 种□反应( □搅拌) □换热 ■分离 □储存 □塔器 基本设计参数设计压力( MPa) ■单层□管程□内胆□壳程□夹套□盘管设计温度( ℃) ■单层□管程□内胆□壳程□夹套□盘管2.16-19~50最高允许主要Q345R下载后可任意编辑工作压力( MPa) 材料( 热轧) 16MnⅡ介质名称及组分C4介质特性中度毒性外载荷■自重 □风载 □雪载 ■地震载荷 □偏心载荷 主要操作条件工况的描述工作压力( MPa) ■单层□管程□内胆□壳程□夹套□盘管工作温度( ℃) □单层□管程□内胆□壳程□夹套□盘管2.03-10~40■介质装量( ㎏) ■安全阀 □爆破片 动作压力 MPa□搅拌转向 □顺 □逆 □转速 r/min□ 其它: 设计工况条件下可能发生的危害■爆炸 ■泄漏 ■破损 ■变形 □损伤模式和预防措施■机械损伤■变形 □磨损 □机械疲劳损伤的表象、 形态1、超装、 失园超标导致应力分布不均引起局部过度变形减薄; 2、 支座及接管与壳体连接处局部应力集中大, 加之腐蚀介质共同作用引起应力腐蚀断裂; 3 法兰及仪表接头产生变形导致密封失效泄漏。产生该损伤模式的材料碳钢、 低合金钢: 标准值 ReL>355MPa; 实测值 Rm>630MPa。3下载后可任意编辑影响损伤的关键因素■支座及接管与壳体连接处结构设计不合理; ■法兰型式及密封型式选用不合理, 包括刚度不足和加工不符要求; ■未按规定制造和组装; ■焊缝缺陷超标及几何尺寸不符要求; □介质接触面焊缝硬度 HB>185; ■超装使气相空间缩小, 在温升压力作用下急剧膨胀。预防损伤的建议措施1、 选用 Rm≤630MPa 碳钢、 低合金钢材料; 2、 合理选用法兰型式和密封型式, 包括仪表接头, 并保证形状尺寸加工符合要求; 3、 合理的计算和选用支座结构以控制该处的局部应力; 4、 对接管与壳体连接处进行合理结构设计, 包括焊接接头型式、 内伸接管口处倒园和补强等, 以控制应力集中; 5、 按产品的制造工艺进行制造, 做到不强力组装和控制错边量、 棱角度; 6、 对对接接头、 角接头代表焊缝应进行焊接工艺评定, 按施焊工艺施焊确保焊缝内外部质量及几何尺寸, 并按规定检验检测; 7、 去应力热...
