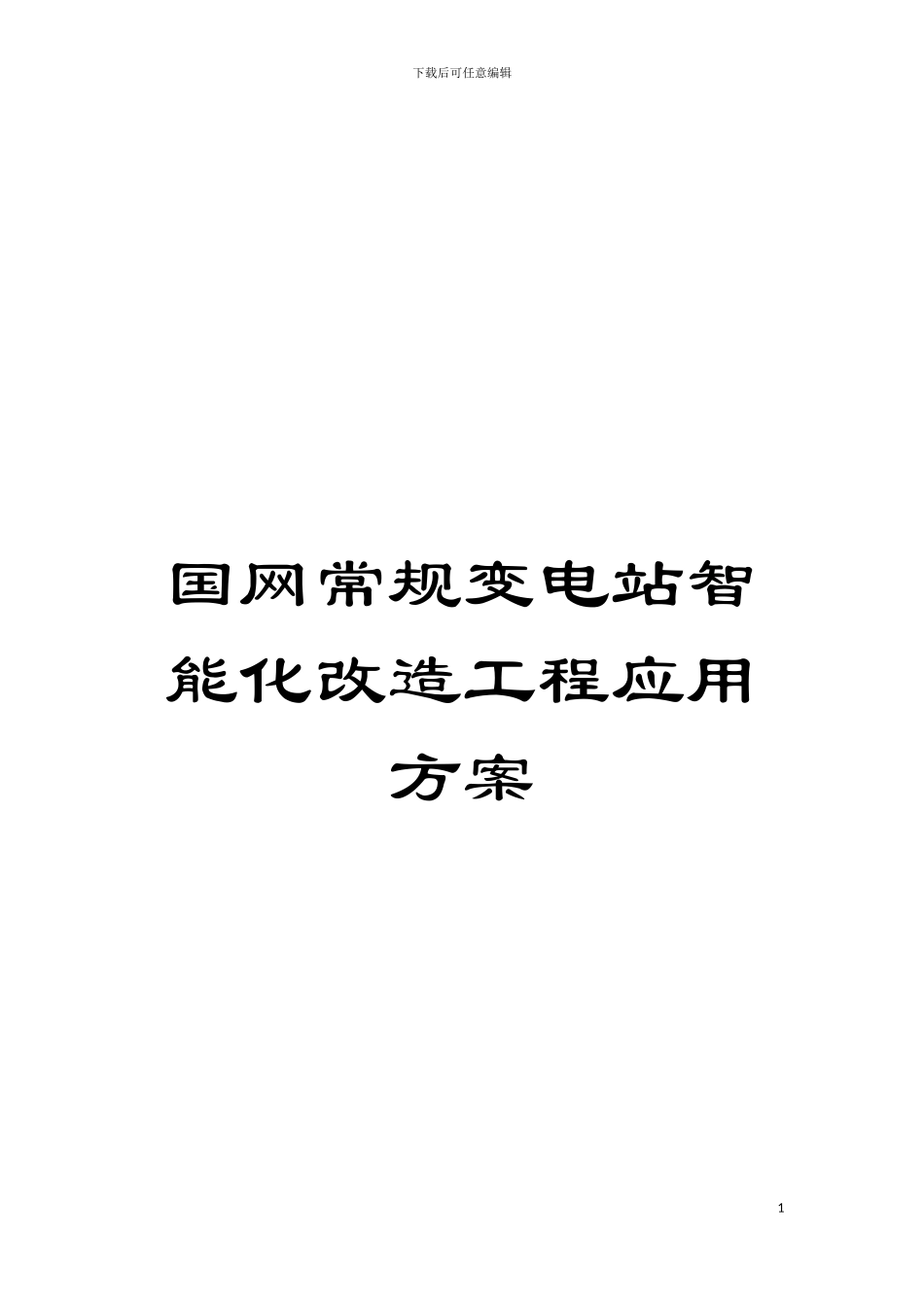

国网常规变电站智能化改造工程应用方案VIP专享

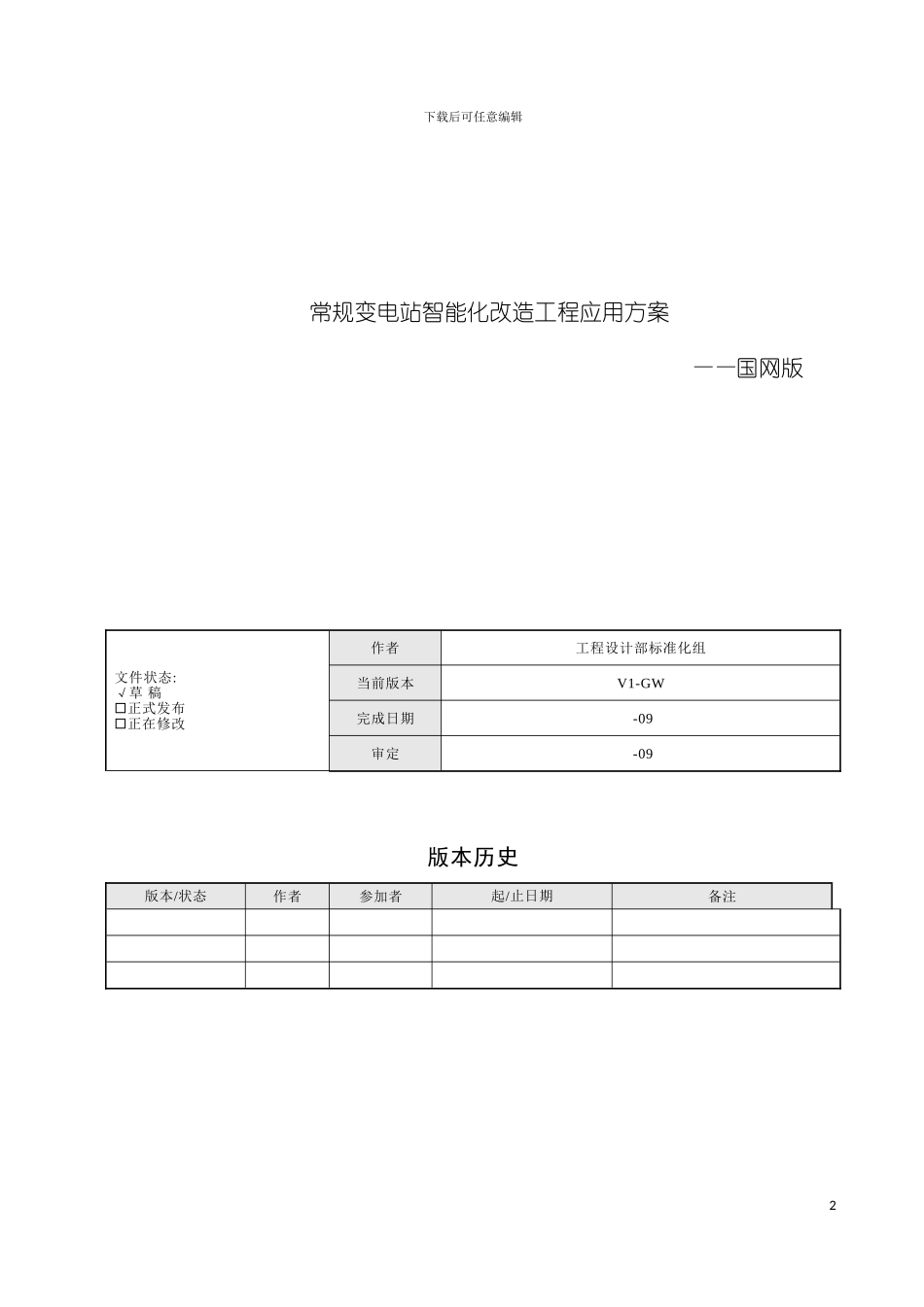

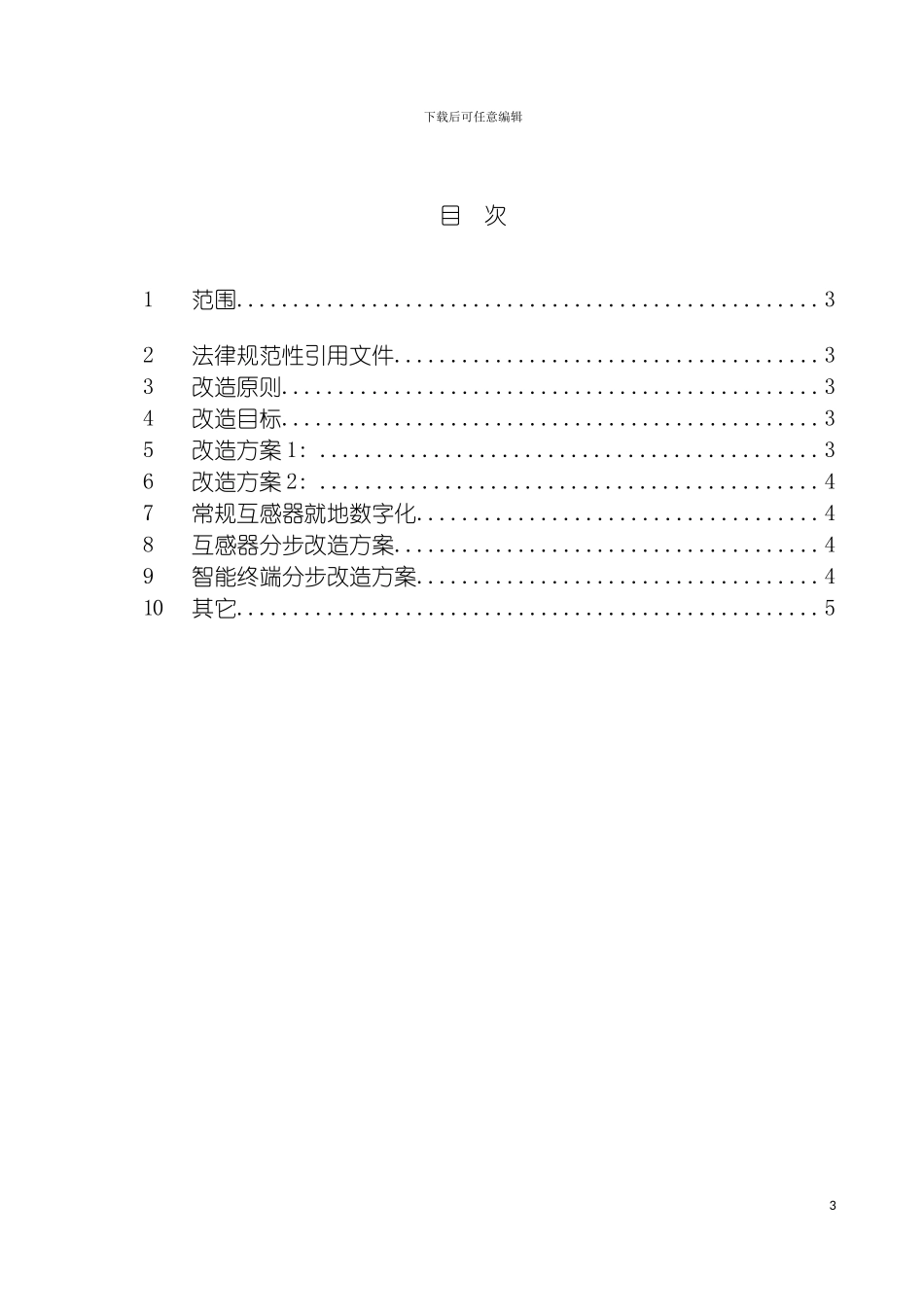

下载后可任意编辑国网常规变电站智能化改造工程应用方案1下载后可任意编辑常规变电站智能化改造工程应用方案——国网版文件状态: √草 稿正式发布正在修改作者 工程设计部标准化组当前版本V1-GW完成日期 -09审定 -09版本历史版本/状态作者参加者起/止日期备注2下载后可任意编辑目 次1范围....................................................32法律规范性引用文件......................................33改造原则................................................34改造目标................................................35改造方案 1: ............................................36改造方案 2: ............................................47常规互感器就地数字化....................................48互感器分步改造方案......................................49智能终端分步改造方案....................................410其它....................................................53下载后可任意编辑常规变电站智能化改造工程应用方案——国网版1范围本方案适用于 110( 66) kV 及以上电压等级变电站阶段性智能化改造。对于变电站所有设备全部更换的整体智能化改造等同于新建变电站, 按相关智能变电站设计法律规范执行。2法律规范性引用文件Q/GDW Z414- 变电站智能化改造技术法律规范Q/GDW 383- 智能变电站导则Q/GDW 441- 智能变电站继电保护技术法律规范Q/GDW 393- 110(66)kV~220kV 智能变电站设计法律规范Q/GDW 394- 330kV~750kV 智能变电站设计法律规范Q/GDW Z 410- 高压设备智能化技术导则Q/GDW Z414- 变电站智能化改造技术法律规范3改造原则安全可靠、 经济有用、 标准先行、 因地制宜4改造目标经过改造, 实现一次主设备状态监测, 信息建模标准化, 信息传输网络化, 高级功能和辅助系统智能化。4.1一次设备智能化改造1）对变电站关键的一次设备( 断路器、 变压器) 增设状态检测功能单元, 完成一次设备状态的综合分析评价, 其结果经过 DL/T860 服务上传, 与相关系统实现信息互动。2）在运的常规互感器不宜进行数字化采样改造。4.2二次系统智能化改造1）现阶段保护应采纳直采直跳的方式, 不进行网络化改造。可是, 至少在 1 个线路间隔或变压器及其相关的开关间隔应用智能组件。智能组4下载后可任意编辑件: 由若干智能电子装置集合组成, 承担宿主设备的测量、 ...
