图纸会审管理制度

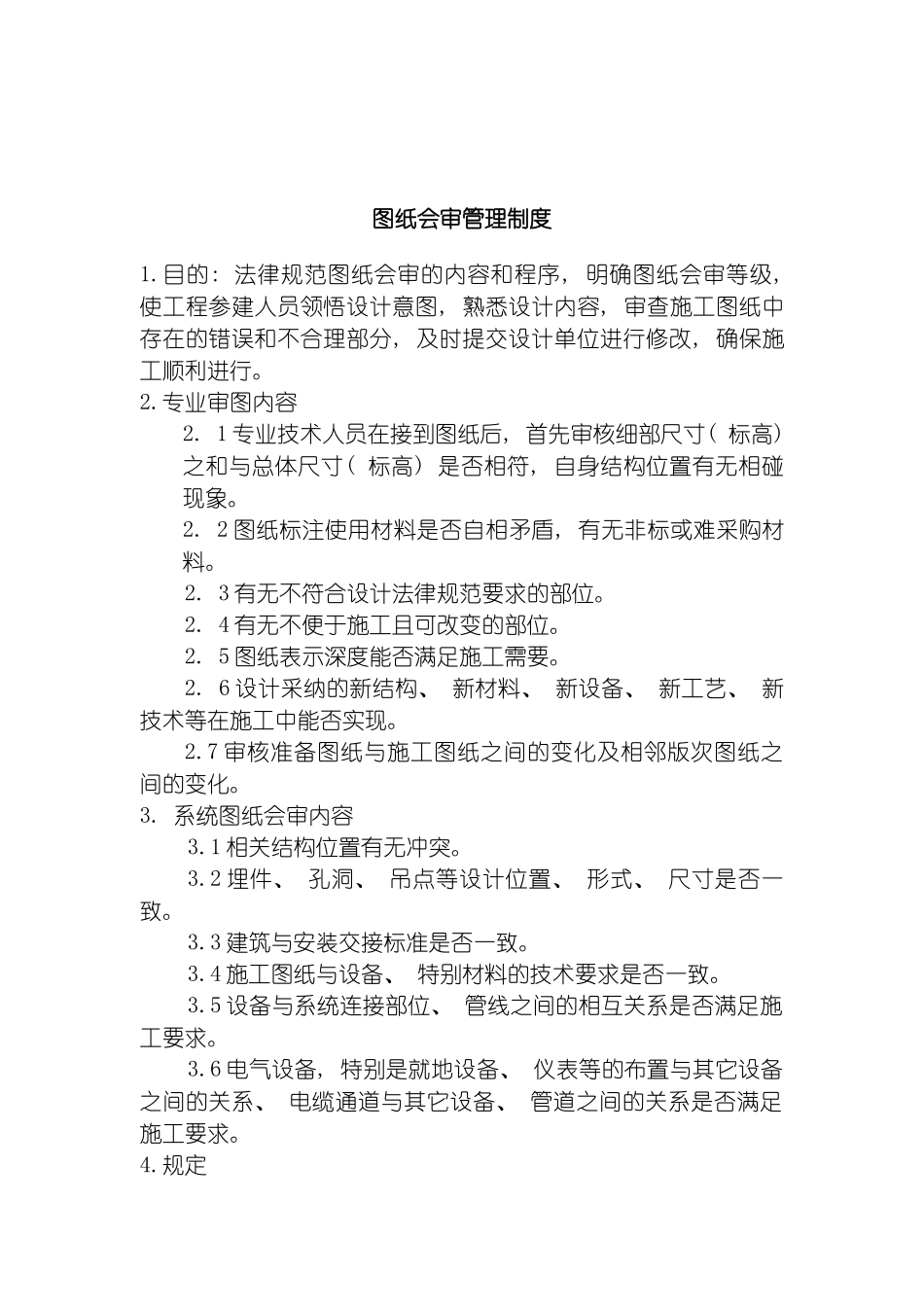

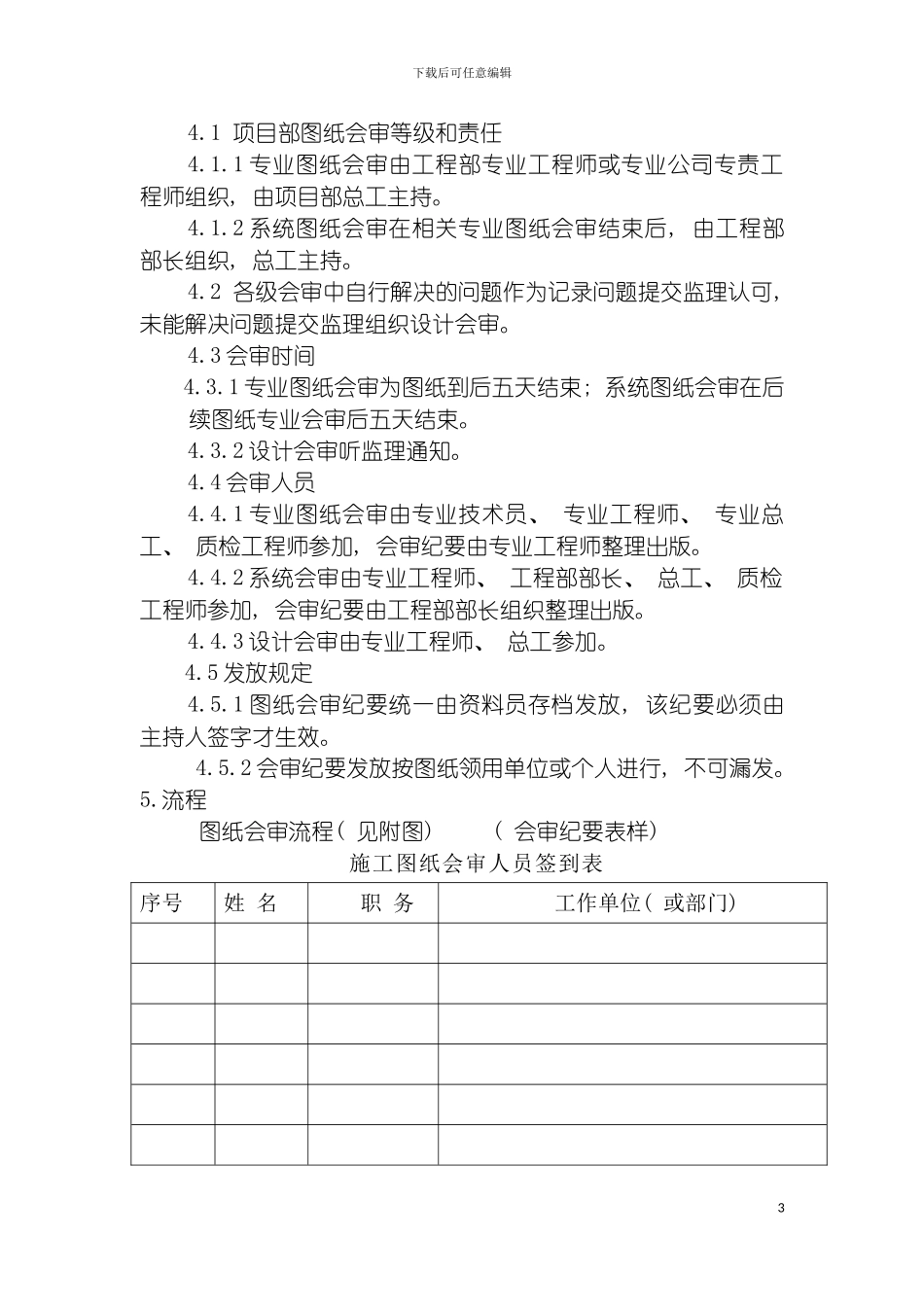

下载后可任意编辑图纸会审管理制度1图纸会审管理制度1.目的: 法律规范图纸会审的内容和程序, 明确图纸会审等级, 使工程参建人员领悟设计意图, 熟悉设计内容, 审查施工图纸中存在的错误和不合理部分, 及时提交设计单位进行修改, 确保施工顺利进行。2.专业审图内容2. 1 专业技术人员在接到图纸后, 首先审核细部尺寸( 标高) 之和与总体尺寸( 标高) 是否相符, 自身结构位置有无相碰现象。2. 2 图纸标注使用材料是否自相矛盾, 有无非标或难采购材料。2. 3 有无不符合设计法律规范要求的部位。2. 4 有无不便于施工且可改变的部位。2. 5 图纸表示深度能否满足施工需要。2. 6 设计采纳的新结构、 新材料、 新设备、 新工艺、 新技术等在施工中能否实现。2.7 审核准备图纸与施工图纸之间的变化及相邻版次图纸之间的变化。3. 系统图纸会审内容3.1 相关结构位置有无冲突。3.2 埋件、 孔洞、 吊点等设计位置、 形式、 尺寸是否一致。3.3 建筑与安装交接标准是否一致。3.4 施工图纸与设备、 特别材料的技术要求是否一致。3.5 设备与系统连接部位、 管线之间的相互关系是否满足施工要求。3.6 电气设备, 特别是就地设备、 仪表等的布置与其它设备之间的关系、 电缆通道与其它设备、 管道之间的关系是否满足施工要求。4.规定下载后可任意编辑4.1 项目部图纸会审等级和责任4.1.1 专业图纸会审由工程部专业工程师或专业公司专责工程师组织, 由项目部总工主持。4.1.2 系统图纸会审在相关专业图纸会审结束后, 由工程部部长组织, 总工主持。4.2 各级会审中自行解决的问题作为记录问题提交监理认可, 未能解决问题提交监理组织设计会审。4.3 会审时间4.3.1 专业图纸会审为图纸到后五天结束; 系统图纸会审在后续图纸专业会审后五天结束。4.3.2 设计会审听监理通知。4.4 会审人员4.4.1 专业图纸会审由专业技术员、 专业工程师、 专业总工、 质检工程师参加, 会审纪要由专业工程师整理出版。4.4.2 系统会审由专业工程师、 工程部部长、 总工、 质检工程师参加, 会审纪要由工程部部长组织整理出版。4.4.3 设计会审由专业工程师、 总工参加。4.5 发放规定4.5.1 图纸会审纪要统一由资料员存档发放, 该纪要必须由主持人签字才生效。4.5.2 会审纪要发放按图纸领用单位或个人进行, 不可漏发。5.流程 图纸会审流程( 见附图) ( 会审纪要表样) 施工图纸会审人员签到表序号姓 名职 务工作单位( ...
