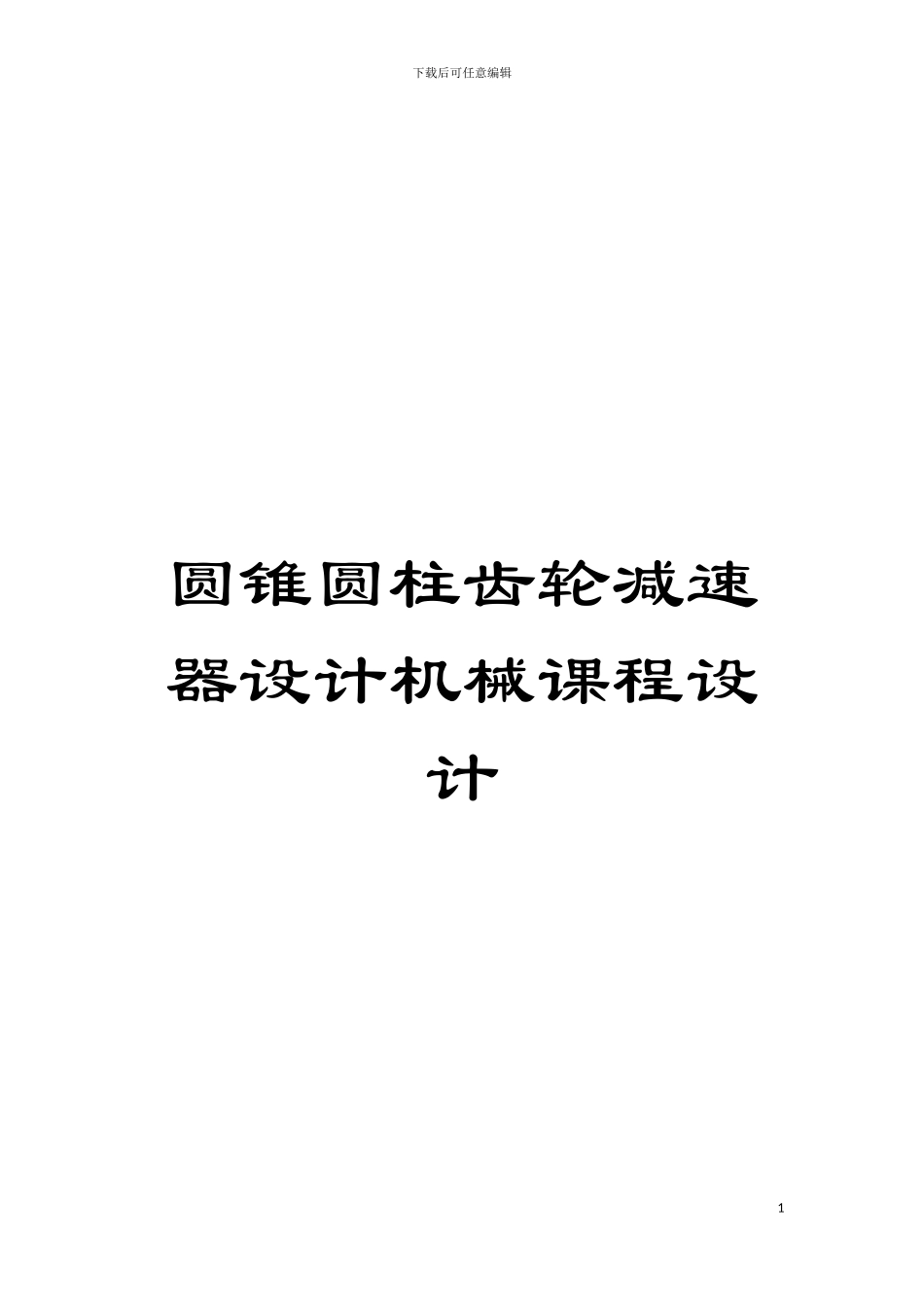

圆锥圆柱齿轮减速器设计机械课程设计

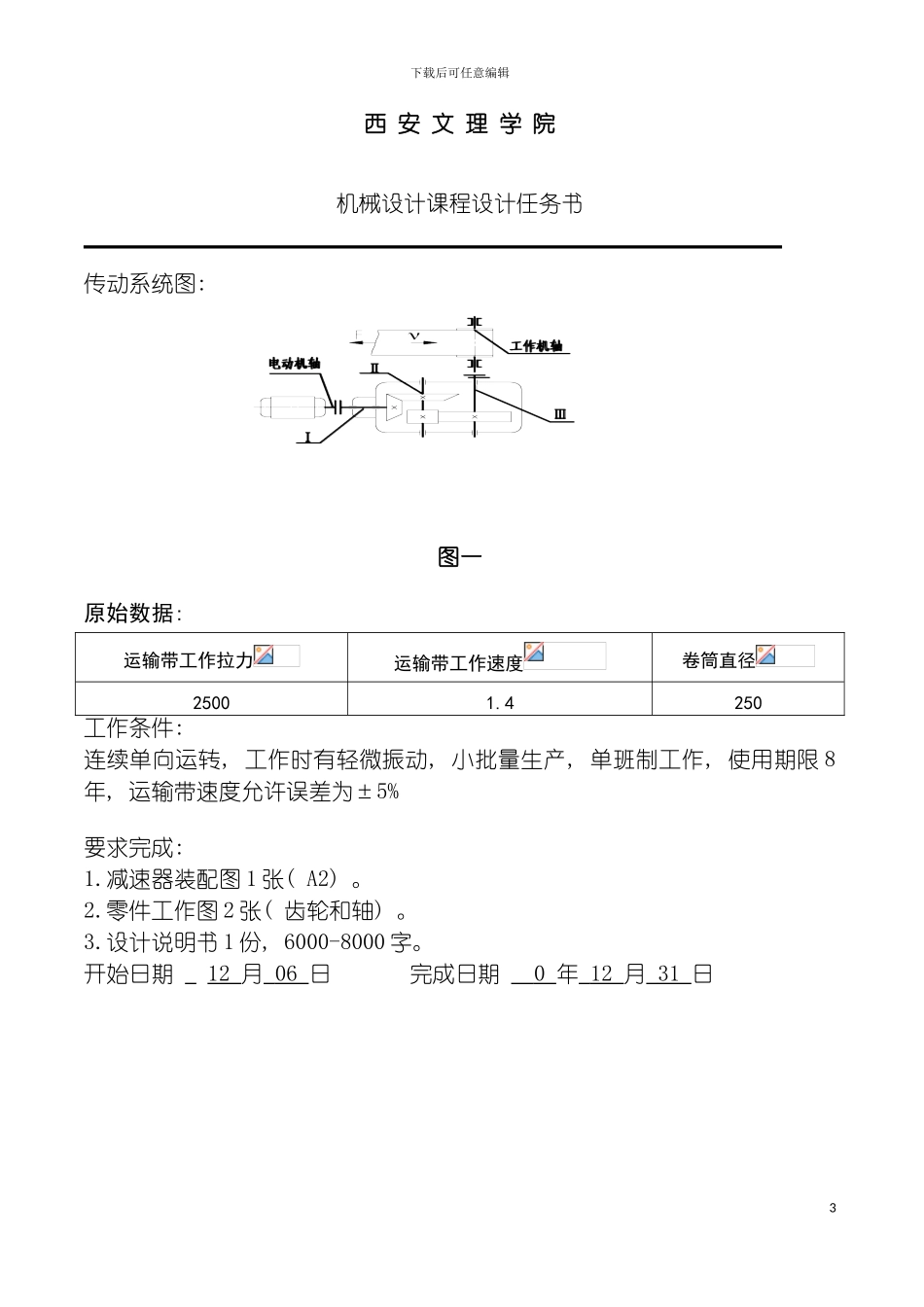

下载后可任意编辑圆锥圆柱齿轮减速器设计机械课程设计1下载后可任意编辑机械设计课程设计计算说明书题 目 设计带式运输机传动装置两级圆锥 - 圆柱 齿轮减速器 专业班级 机械设计制造及其自动化专业 08 级 一班 2下载后可任意编辑西 安 文 理 学 院机械设计课程设计任务书传动系统图: 图一原始数据: 运输带工作拉力运输带工作速度卷筒直径25001.4250工作条件: 连续单向运转, 工作时有轻微振动, 小批量生产, 单班制工作, 使用期限 8年, 运输带速度允许误差为±5%要求完成: 1.减速器装配图 1 张( A2) 。2.零件工作图 2 张( 齿轮和轴) 。3.设计说明书 1 份, 6000-8000 字。开始日期 12 月 06 日 完成日期 0 年 12 月 31 日3下载后可任意编辑目录1 选择电动机11.1 电动机类型和结构型式11.2 电动机容量11.3 电动机的转速21.4 电动机的技术数据和外形,安装尺寸22 计算传动装置总传动比和分配各级传动比32.1 传动装置总传动比32.2 分配各级传动比33 计算传动装置的运动和动力参数43.1 各轴转速43.2 各轴输入功率43.3 各轴转矩44 传动件的设计计算64.1 圆锥直齿轮设计64.1.1 选定齿轮齿轮类型、 精度等级、 材料及齿数64.1.2 按齿面接触强度设计64.1.3 校核齿根弯曲疲劳强度84.1.4 几何尺寸计算94.2 圆柱直齿齿轮设计104.2.1 选定齿轮精度等级、 材料及齿数104.2.2 按齿面接触强度设计由设计104.2.3 按齿根弯曲疲劳强度设计105 轴的设计计算154下载后可任意编辑5.1 输入轴设计155.2 中间轴设计215.3 输出轴设计266 滚动轴承的选择及校核计算326.1 输入轴滚动轴承计算327 键联接的选择及校核计算337.1 输入轴键计算337.2 中间轴键计算337.3 输出轴键计算338.联轴器的选择及校核计算348.1 各种联轴器的比较348.1.1 刚性联轴器348.1.2 弹性元件的挠性联轴器348.2 联轴器的选择348.3 联轴器的校核计算359.减速器附件的选择369.1 视孔盖和窥视孔369.2 放油孔与螺塞369.3 油标369.4 通气孔369.5 起盖螺钉369.6 定位销369.7 吊环3710.润滑与密封3811.铸铁直齿锥齿轮减速器箱体结构尺寸的确定3912.设计小结4013.参考文献415下载后可任意编辑设计计算及说明结果1 选择电动机计算驱动卷筒的转速选用同步转速为 1000r/min 或 1500r/min 的电动机作为原动机, 可拟定以下传动方案: 6下载后可任意编辑1.1 电动机类型和结构型式按工作要求和工作条件, 选用一般...
