土层隧道施工模板

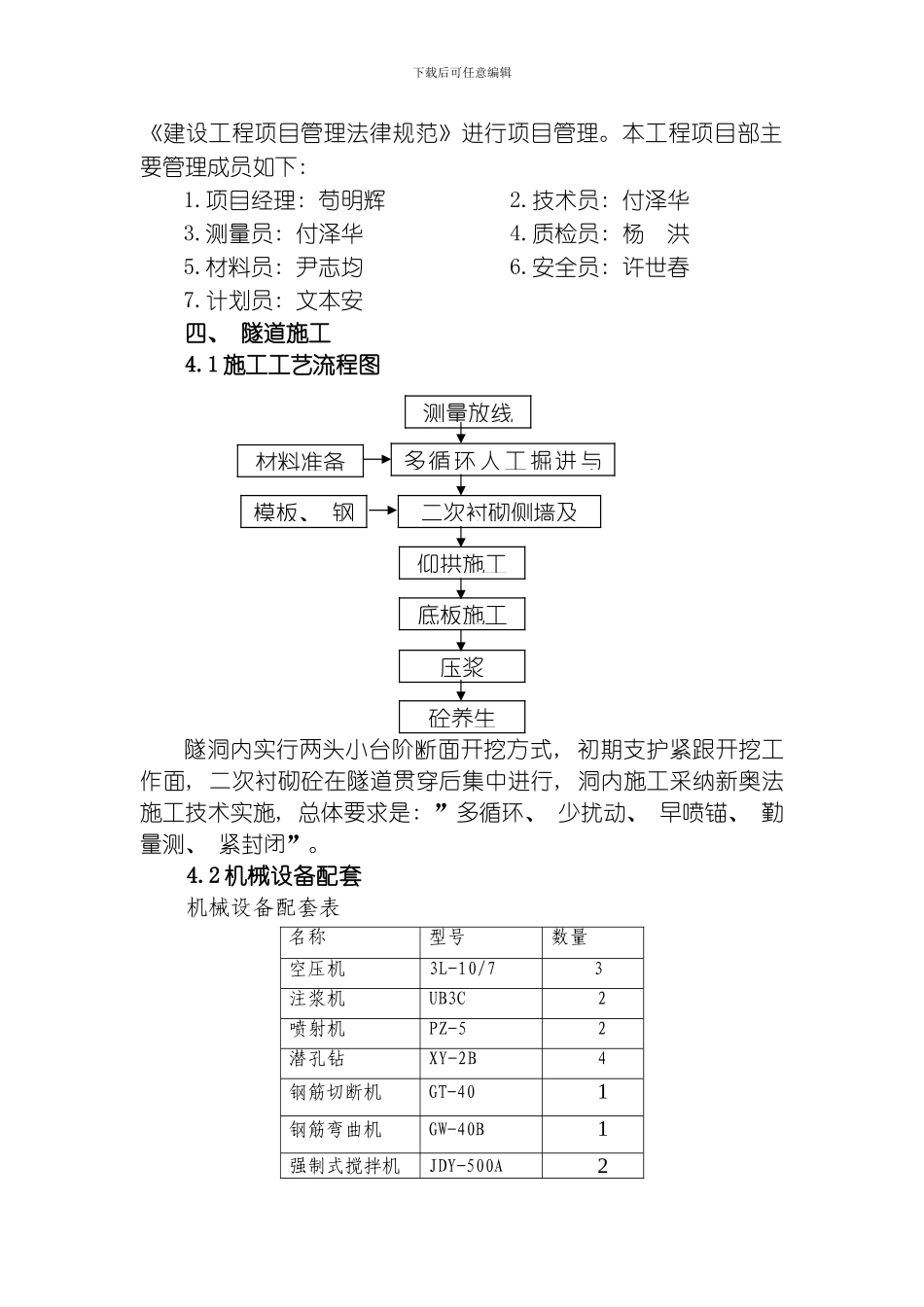

下载后可任意编辑 CQWW2.05 博森厂隧道施工方案一、 工程概况重庆主城排水工程( B 管线) 渝中区化龙桥博森厂段原设计为明挖埋地箱涵, 后经过设计变更为隧道。本段隧道位于重庆市渝中区化龙桥博森厂一带, 隧道全部从博森厂区下经过。隧道进出口处均位于博森厂边界的条石堡坎处, 进口坐标: X=68175.033, Y=58868.439, 设 计 洞 底 标 高 181.331 米 ; 出 口 坐 标 : X=68133.752, Y=58961.303, 设计洞底标高 181.271 米。隧道净宽 2.2 米, 净高 2.8 米, 全部采纳直墙半圆拱底部加仰拱衬砌, 隧道内设计纵坡 0.05%。二、 工程地质和水文地质条件2.1 工程地质条件隧道区位于嘉陵江南岸斜坡地带, 地貌为河流岸坡一级阶地, 地形总体由南向北倾斜, 地形坡度角 13°-30°, 标高 165.14-193.27 米, 相对高差 28.13 米。隧道穿越地层有: 第四系全新统人工填土, 厚 0.00-11.50 米 第四系全新统河流冲积土, 其中粉土厚 5.00-16.70 米, 卵石厚1.30-3.20 米; 下覆侏罗系中统上沙溪庙组泥岩, 巨厚层状构造, 揭露最大铅直厚度 11.90 米, 属软化岩石。隧道全部从土层中经过。洞顶以上有 2-9 米土层, 洞底以下素填土厚约 4-8 米。拟建隧道经过段由于位处嘉陵江岸坡, 表层土体稳定性差, 为Ⅱ类建筑场地。属建筑抗震危险地段。隧道区围岩类别为Ⅴ类, 围岩极不稳定, 变形破坏严重, 成洞条件极差, 施工不当可能导致塌顶。2.2 水文地质条件隧洞位于嘉陵江右岸斜坡地带, 地形上有利于地表及地下水的排泄, 地下水类别为第四系松散岩类空隙潜水, 地下水主要接受大气降水及地表污水补给, 经土体及岩石中的裂隙迳流排泄至嘉陵江。隧洞开挖范围内地下水量较小, 涌水量不大, 但雨季施工则地下水量较大。场区常年洪水位 185.00 米, 多年平均最高水位 181.00 米.三、 项目人员组成公司在本工程中将全面实行项目法施工, 严格按 GB/T50326- 下载后可任意编辑《建设工程项目管理法律规范》进行项目管理。本工程项目部主要管理成员如下: 1.项目经理: 苟明辉 2.技术员: 付泽华3.测量员: 付泽华 4.质检员: 杨 洪5.材料员: 尹志均 6.安全员: 许世春7.计划员: 文本安四、 隧道施工4.1 施工工艺流程图 隧洞内实行两头小台阶断面开挖方式, 初期支护紧跟开挖工作面, 二次衬砌砼在隧道贯穿后集中进行, 洞内施工采纳新奥法施工技术实施, 总体要求是: ”多循环、 少扰动、 早...
