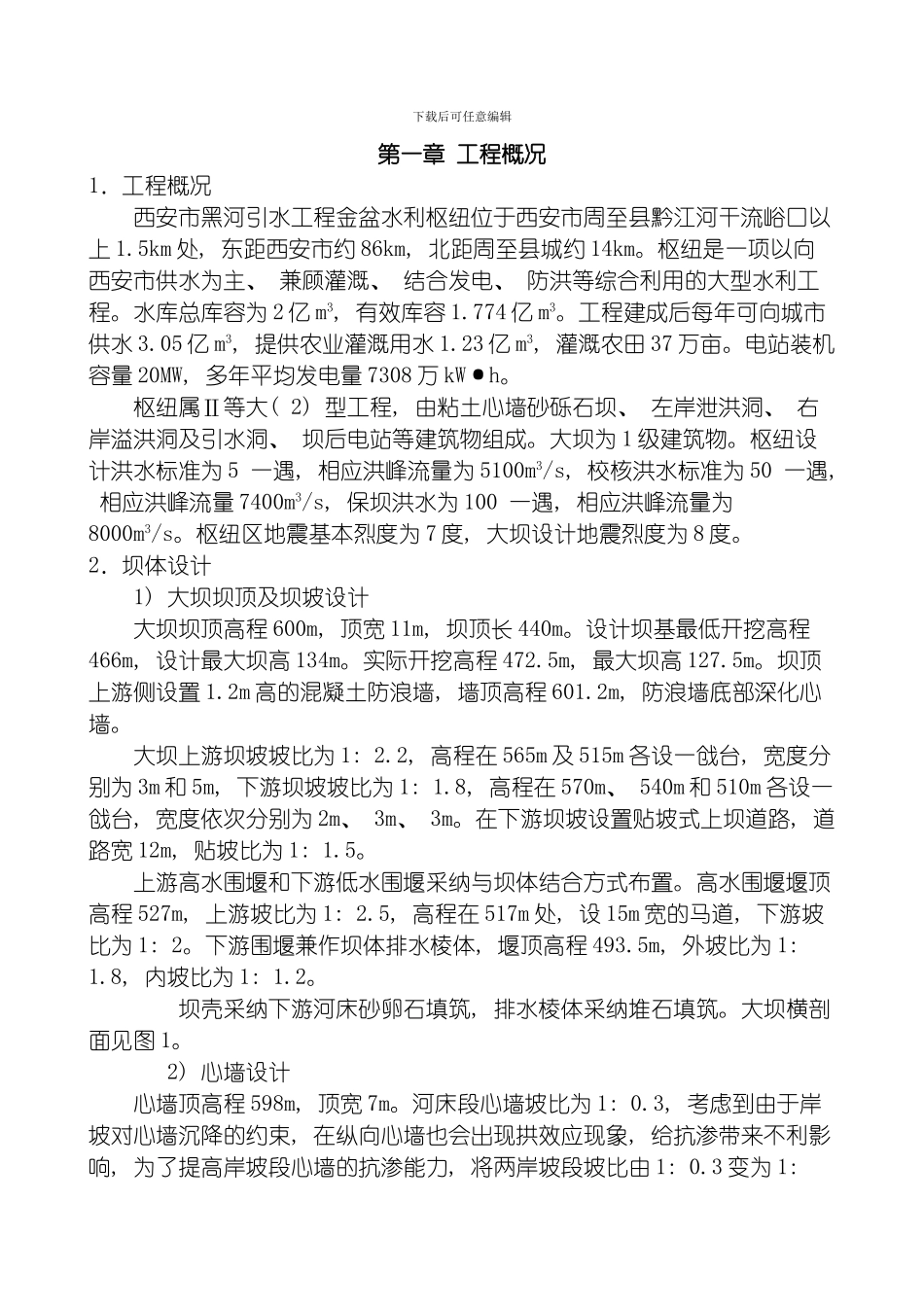

下载后可任意编辑第一章 工程概况1.工程概况西安市黑河引水工程金盆水利枢纽位于西安市周至县黔江河干流峪口以上 1.5km 处, 东距西安市约 86km, 北距周至县城约 14km。枢纽是一项以向西安市供水为主、 兼顾灌溉、 结合发电、 防洪等综合利用的大型水利工程。水库总库容为 2 亿 m3, 有效库容 1.774 亿 m3。工程建成后每年可向城市供水 3.05 亿 m3, 提供农业灌溉用水 1.23 亿 m3, 灌溉农田 37 万亩。电站装机容量 20MW, 多年平均发电量 7308 万 kW·h。枢纽属Ⅱ等大( 2) 型工程, 由粘土心墙砂砾石坝、 左岸泄洪洞、 右岸溢洪洞及引水洞、 坝后电站等建筑物组成。大坝为 1 级建筑物。枢纽设计洪水标准为 5 一遇, 相应洪峰流量为 5100m3/s, 校核洪水标准为 50 一遇, 相应洪峰流量 7400m3/s, 保坝洪水为 100 一遇, 相应洪峰流量为8000m3/s。枢纽区地震基本烈度为 7 度, 大坝设计地震烈度为 8 度。2.坝体设计1) 大坝坝顶及坝坡设计大坝坝顶高程 600m, 顶宽 11m, 坝顶长 440m。设计坝基最低开挖高程466m, 设计最大坝高 134m。实际开挖高程 472.5m, 最大坝高 127.5m。坝顶上游侧设置 1.2m 高的混凝土防浪墙, 墙顶高程 601.2m, 防浪墙底部深化心墙。大坝上游坝坡坡比为 1: 2.2, 高程在 565m 及 515m 各设一戗台, 宽度分别为 3m 和 5m, 下游坝坡坡比为 1: 1.8, 高程在 570m、 540m 和 510m 各设一戗台, 宽度依次分别为 2m、 3m、 3m。在下游坝坡设置贴坡式上坝道路, 道路宽 12m, 贴坡比为 1: 1.5。上游高水围堰和下游低水围堰采纳与坝体结合方式布置。高水围堰堰顶高程 527m, 上游坡比为 1: 2.5, 高程在 517m 处, 设 15m 宽的马道, 下游坡比为 1: 2。下游围堰兼作坝体排水棱体, 堰顶高程 493.5m, 外坡比为 1: 1.8, 内坡比为 1: 1.2。 坝壳采纳下游河床砂卵石填筑, 排水棱体采纳堆石填筑。大坝横剖面见图 1。 2) 心墙设计心墙顶高程 598m, 顶宽 7m。河床段心墙坡比为 1: 0.3, 考虑到由于岸坡对心墙沉降的约束, 在纵向心墙也会出现拱效应现象, 给抗渗带来不利影响, 为了提高岸坡段心墙的抗渗能力, 将两岸坡段坡比由 1: 0.3 变为 1: 下载后可任意编辑0.6。为提高心墙在两岸坡适应变形的能力, 在心墙底部铺设厚 2m 左右的高塑性土, 采纳粘粒含量较高的土填筑, 填筑干密度为 1.66g/cm3, 填筑含水量为...
