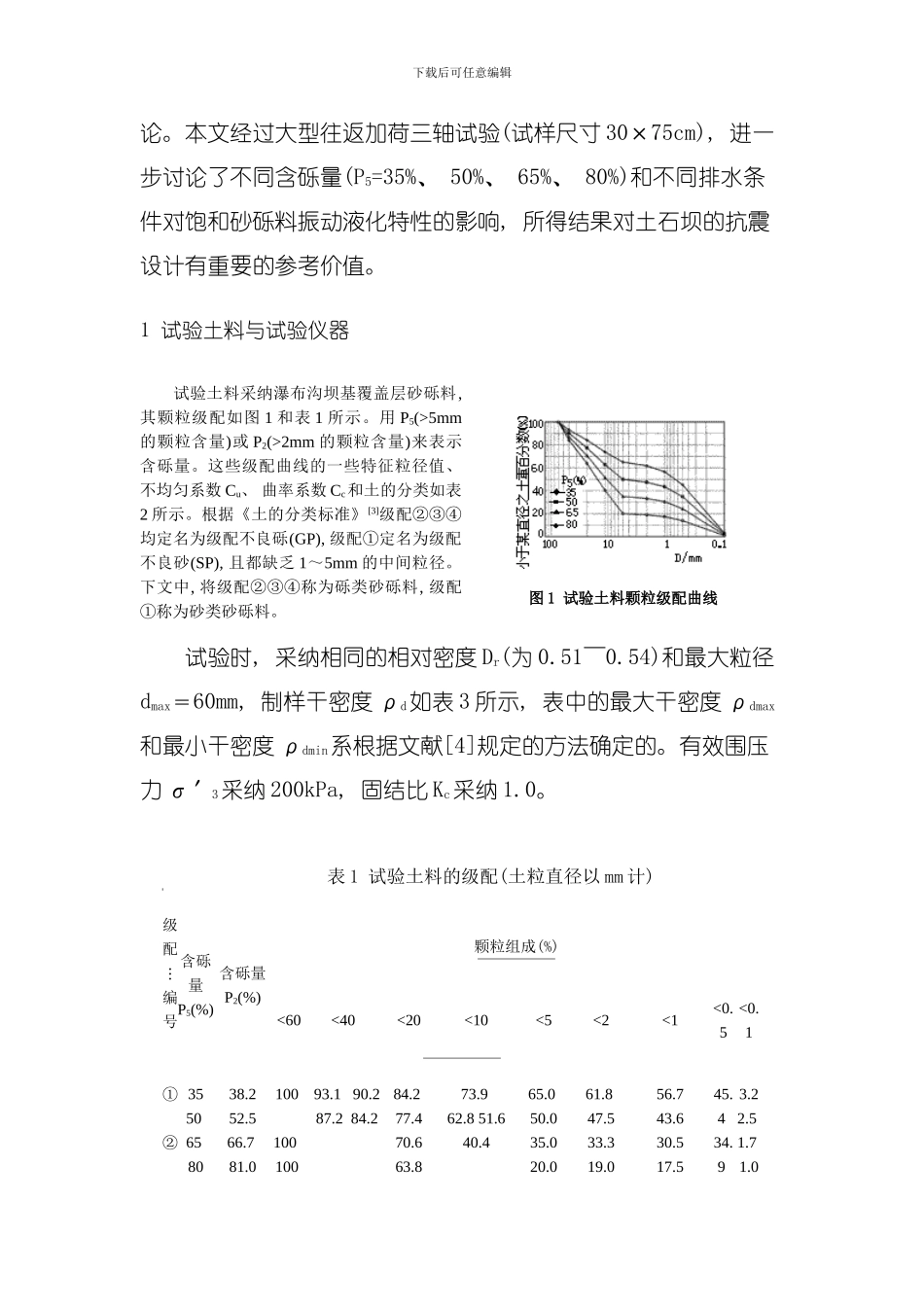

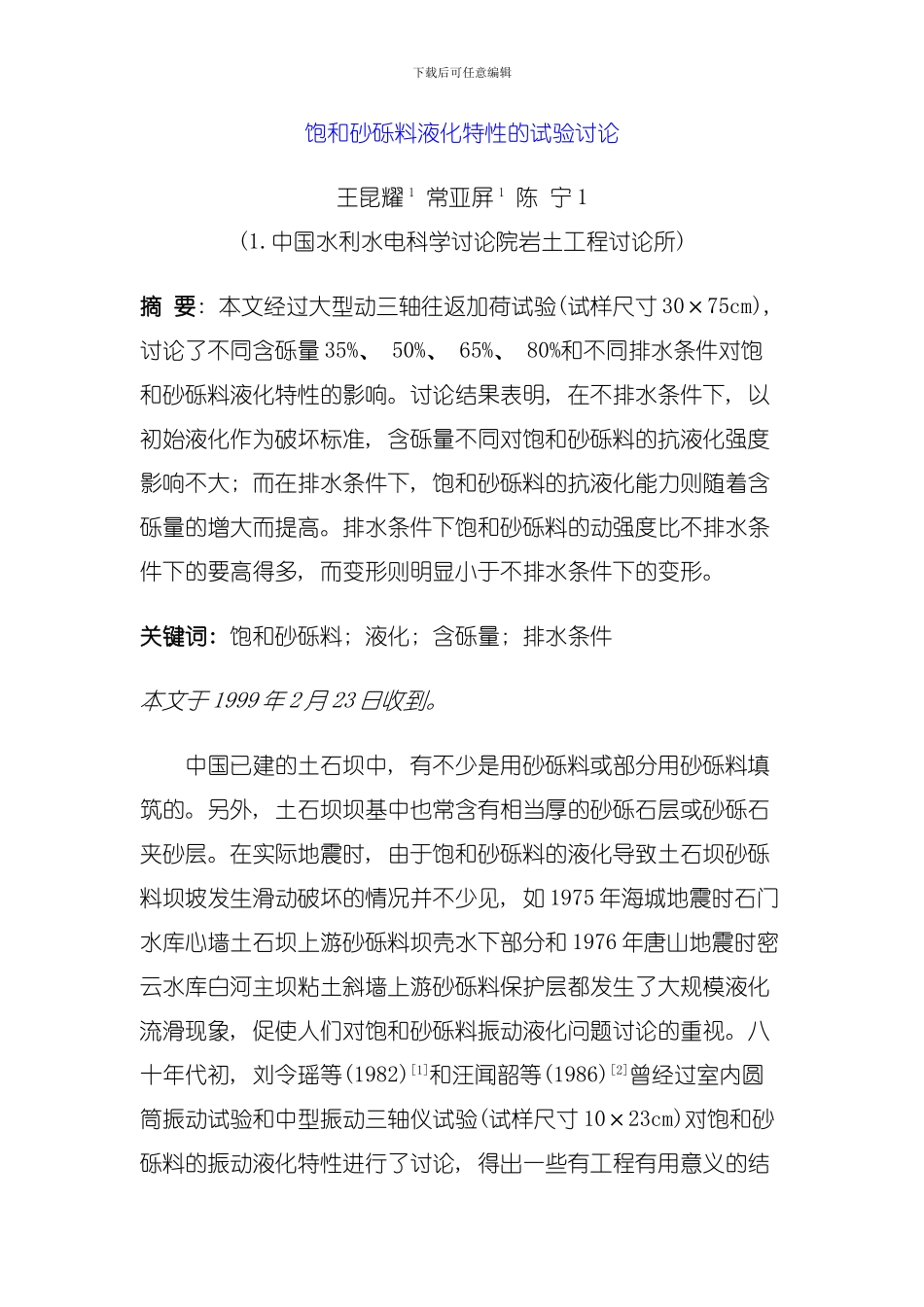

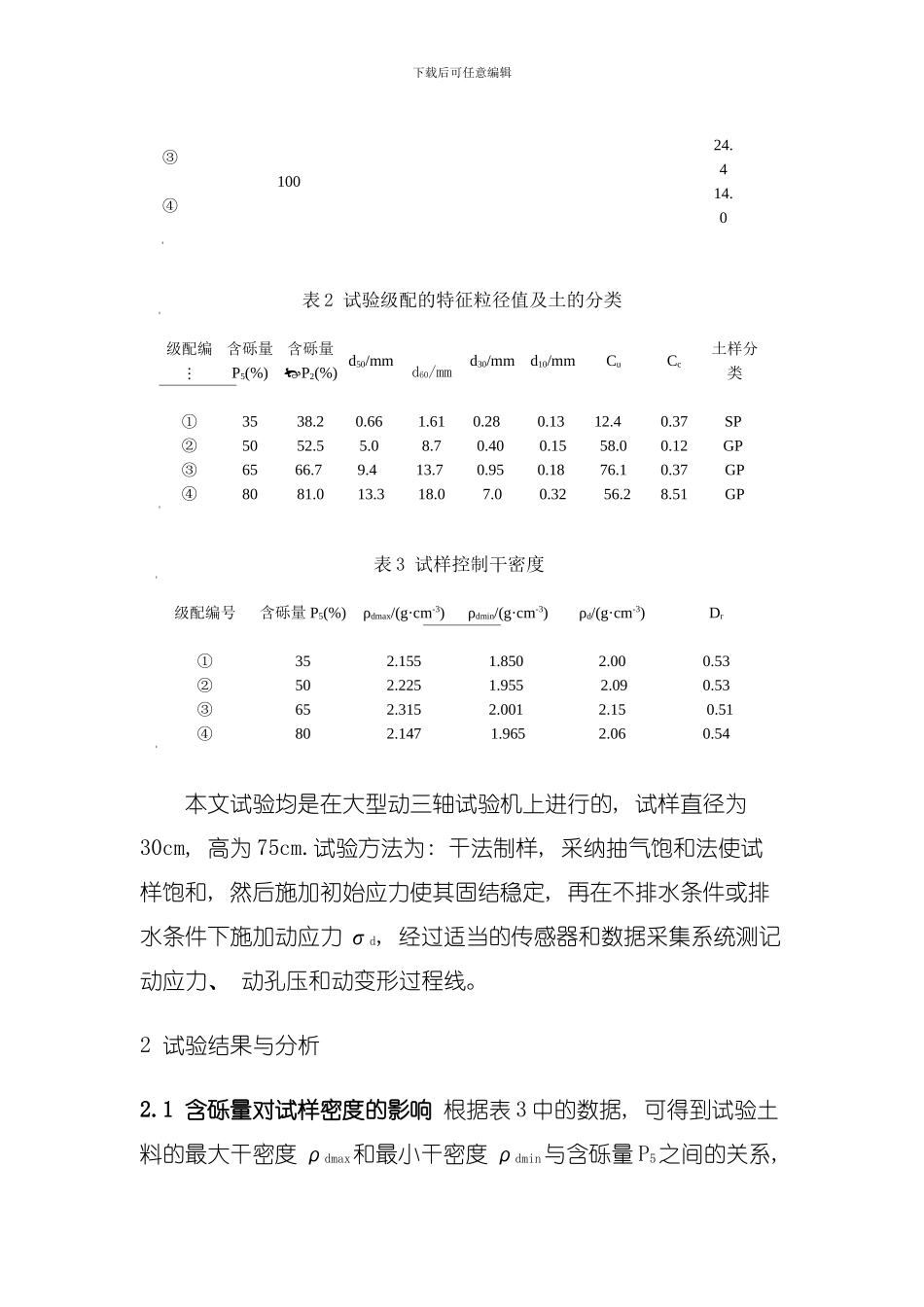

下载后可任意编辑饱和砂砾料液化特性的试验讨论王昆耀 1 常亚屏 1 陈 宁 1(1.中国水利水电科学讨论院岩土工程讨论所)摘 要: 本文经过大型动三轴往返加荷试验(试样尺寸 30×75cm), 讨论了不同含砾量 35%、 50%、 65%、 80%和不同排水条件对饱和砂砾料液化特性的影响。讨论结果表明, 在不排水条件下, 以初始液化作为破坏标准, 含砾量不同对饱和砂砾料的抗液化强度影响不大; 而在排水条件下, 饱和砂砾料的抗液化能力则随着含砾量的增大而提高。排水条件下饱和砂砾料的动强度比不排水条件下的要高得多, 而变形则明显小于不排水条件下的变形。关键词: 饱和砂砾料; 液化; 含砾量; 排水条件本文于 1999 年 2 月 23 日收到。 中国已建的土石坝中, 有不少是用砂砾料或部分用砂砾料填筑的。另外, 土石坝坝基中也常含有相当厚的砂砾石层或砂砾石夹砂层。在实际地震时, 由于饱和砂砾料的液化导致土石坝砂砾料坝坡发生滑动破坏的情况并不少见, 如 1975 年海城地震时石门水库心墙土石坝上游砂砾料坝壳水下部分和 1976 年唐山地震时密云水库白河主坝粘土斜墙上游砂砾料保护层都发生了大规模液化流滑现象, 促使人们对饱和砂砾料振动液化问题讨论的重视。八十年代初, 刘令瑶等(1982)[1]和汪闻韶等(1986)[2]曾经过室内圆筒振动试验和中型振动三轴仪试验(试样尺寸 10×23cm)对饱和砂砾料的振动液化特性进行了讨论, 得出一些有工程有用意义的结下载后可任意编辑论。本文经过大型往返加荷三轴试验(试样尺寸 30×75cm), 进一步讨论了不同含砾量(P5=35%、 50%、 65%、 80%)和不同排水条件对饱和砂砾料振动液化特性的影响, 所得结果对土石坝的抗震设计有重要的参考价值。1 试验土料与试验仪器 试验土料采纳瀑布沟坝基覆盖层砂砾料, 其颗粒级配如图 1 和表 1 所示。用 P5(>5mm的颗粒含量)或 P2(>2mm 的颗粒含量)来表示含砾量。这些级配曲线的一些特征粒径值、 不均匀系数 Cu、 曲率系数 Cc和土的分类如表2 所示。根据《土的分类标准》[3]级配②③④均定名为级配不良砾(GP), 级配①定名为级配不良砂(SP), 且都缺乏 1～5mm 的中间粒径。下文中, 将级配②③④称为砾类砂砾料, 级配①称为砂类砂砾料。图 1 试验土料颗粒级配曲线 试验时, 采纳相同的相对密度 Dr(为 0.51～0.54)和最大粒径dmax＝60mm, 制样干密度 ρd如表 3 所示, 表中的最大干密度 ρdmax和最小干密度 ρdmin系根据文献[4]规...
