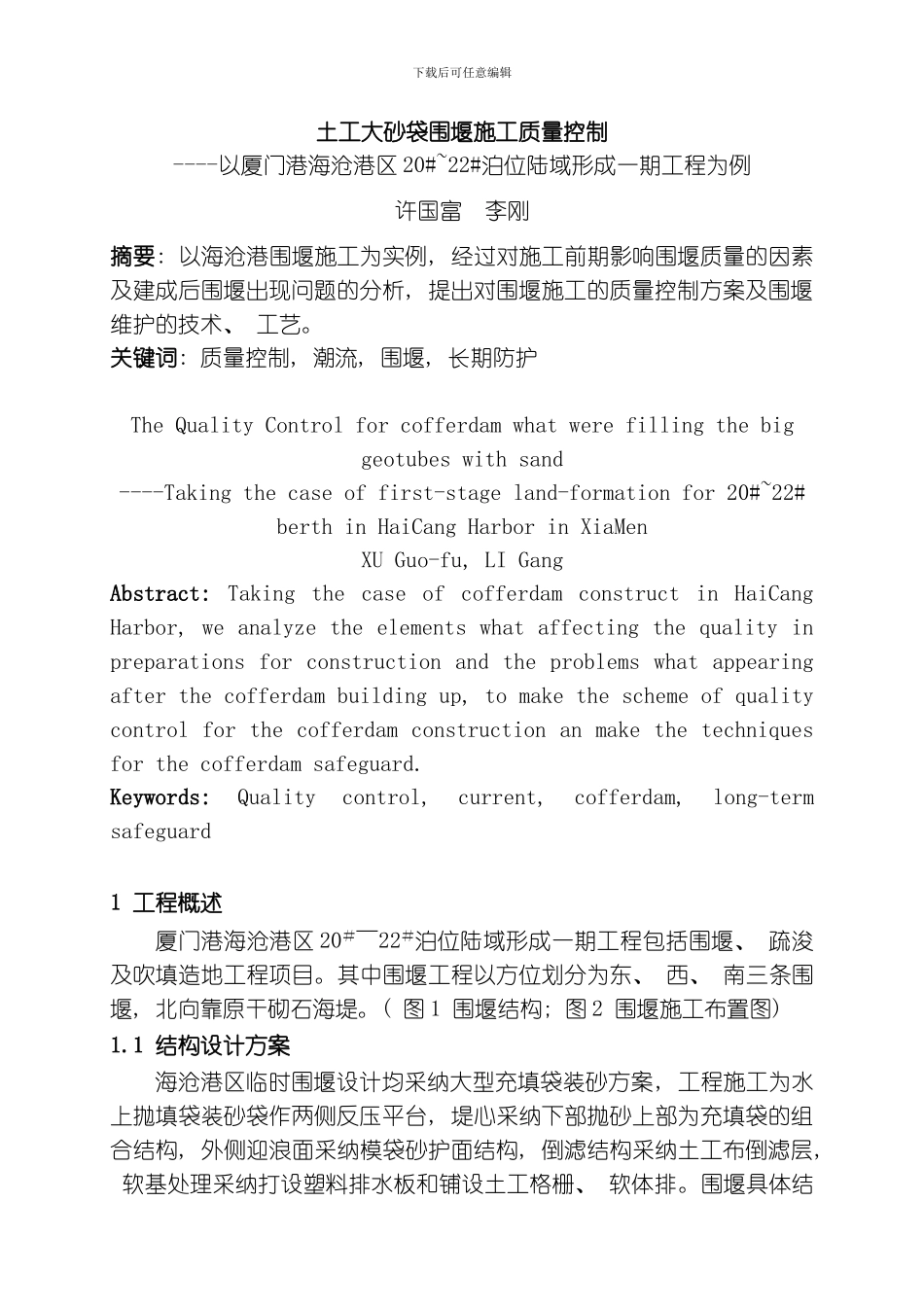

下载后可任意编辑土工大砂袋围堰施工质量控制----以厦门港海沧港区 20#~22#泊位陆域形成一期工程为例许国富 李刚摘要: 以海沧港围堰施工为实例, 经过对施工前期影响围堰质量的因素及建成后围堰出现问题的分析, 提出对围堰施工的质量控制方案及围堰维护的技术、 工艺。关键词: 质量控制, 潮流, 围堰, 长期防护The Quality Control for cofferdam what were filling the big geotubes with sand----Taking the case of first-stage land-formation for 20#~22# berth in HaiCang Harbor in XiaMenXU Guo-fu, LI GangAbstract: Taking the case of cofferdam construct in HaiCang Harbor, we analyze the elements what affecting the quality in preparations for construction and the problems what appearing after the cofferdam building up, to make the scheme of quality control for the cofferdam construction an make the techniques for the cofferdam safeguard.Keywords: Quality control, current, cofferdam, long-term safeguard1 工程概述厦门港海沧港区 20＃～22＃泊位陆域形成一期工程包括围堰、 疏浚及吹填造地工程项目。其中围堰工程以方位划分为东、 西、 南三条围堰, 北向靠原干砌石海堤。( 图 1 围堰结构; 图 2 围堰施工布置图) 1.1 结构设计方案海沧港区临时围堰设计均采纳大型充填袋装砂方案, 工程施工为水上抛填袋装砂袋作两侧反压平台, 堤心采纳下部抛砂上部为充填袋的组合结构, 外侧迎浪面采纳模袋砂护面结构, 倒滤结构采纳土工布倒滤层, 软基处理采纳打设塑料排水板和铺设土工格栅、 软体排。围堰具体结下载后可任意编辑构详见图 1。图 1 围堰典型断面结构图1.2 围堰施工质量的影响因素1.2.1 潮差海沧港围堰工程位于九龙江口开阔水域地带, 纳潮面积大, 潮差直接受海洋控制, 最高超过 6m, 故此次围堰施工作业分水上抛填和陆上填筑两项, 施工难度增大, 而且须候潮作业, 潮水涨落幅度大对围堰整体结构冲刷严重。1.2.2 潮流施工区域位于河口湾开阔地带, 区域河道发育有潮滩、 潮流沙脊, 并在河道中间形成潮成三角洲, 低潮时出露, 故潮流过水多集中在河道两侧。而此次围堰施工中西围堰必定截断河流北部过水通道( 见图 2 围堰施工布置图) , 使西南围堰角形成”岬角”, 不...
