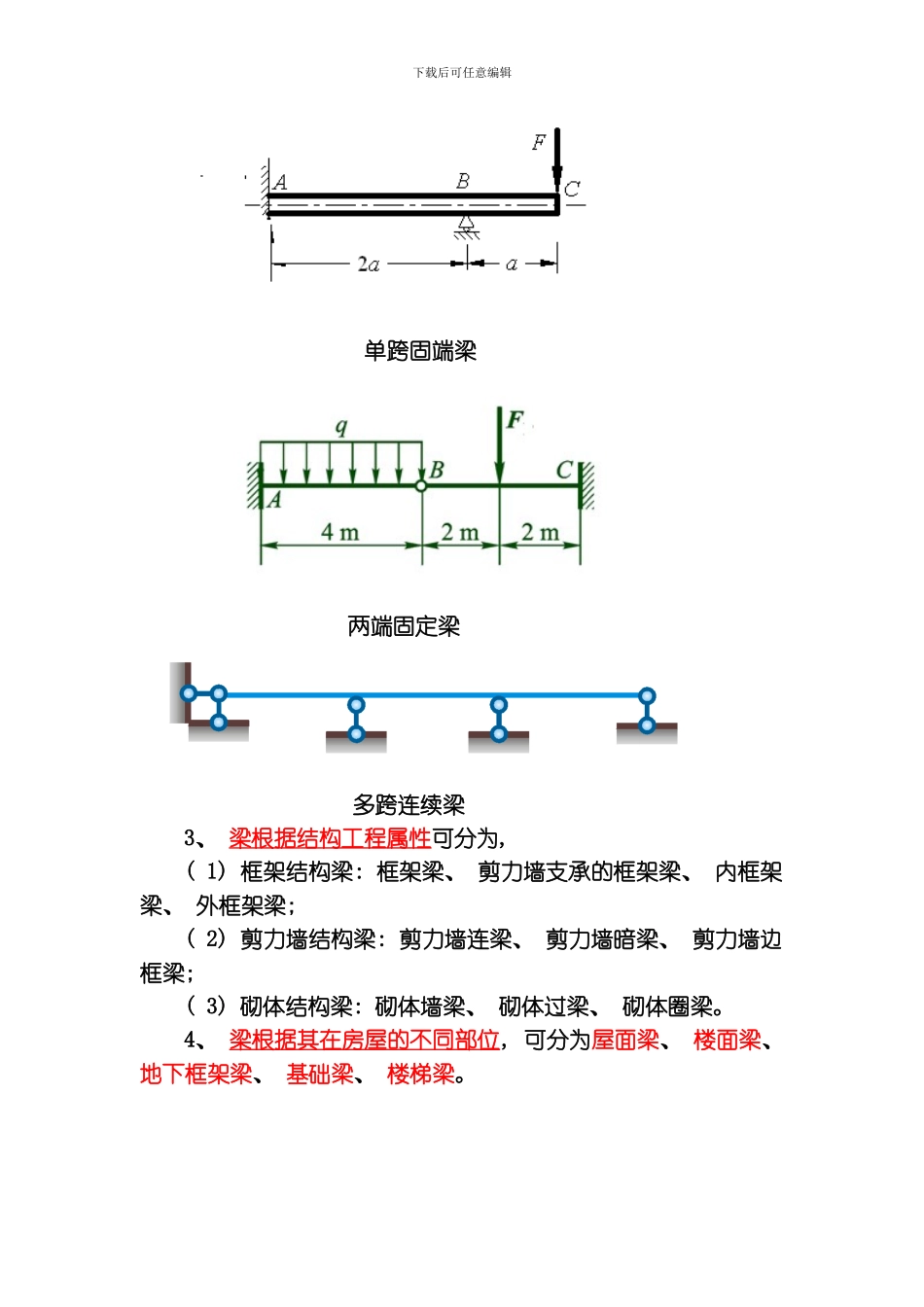

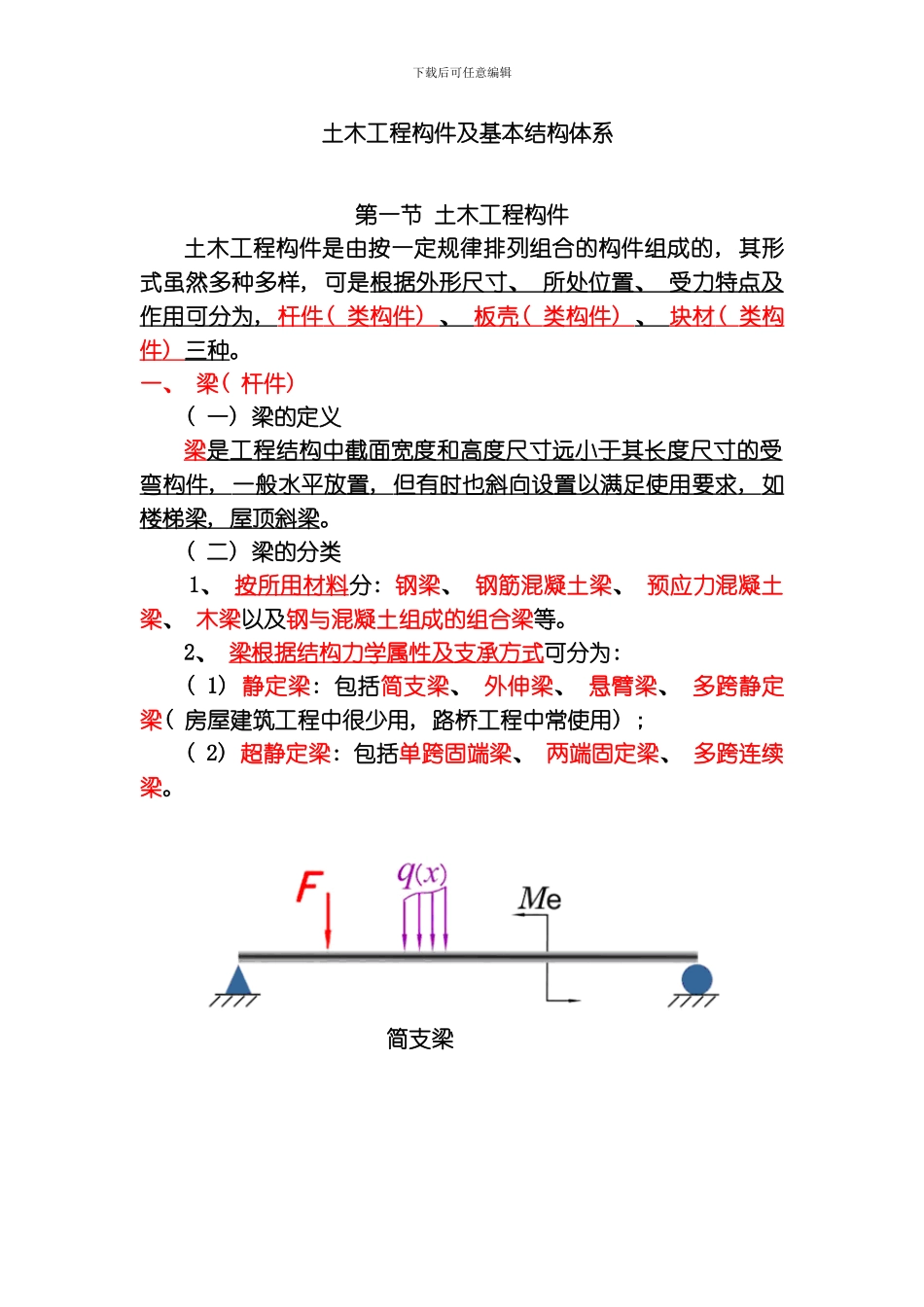

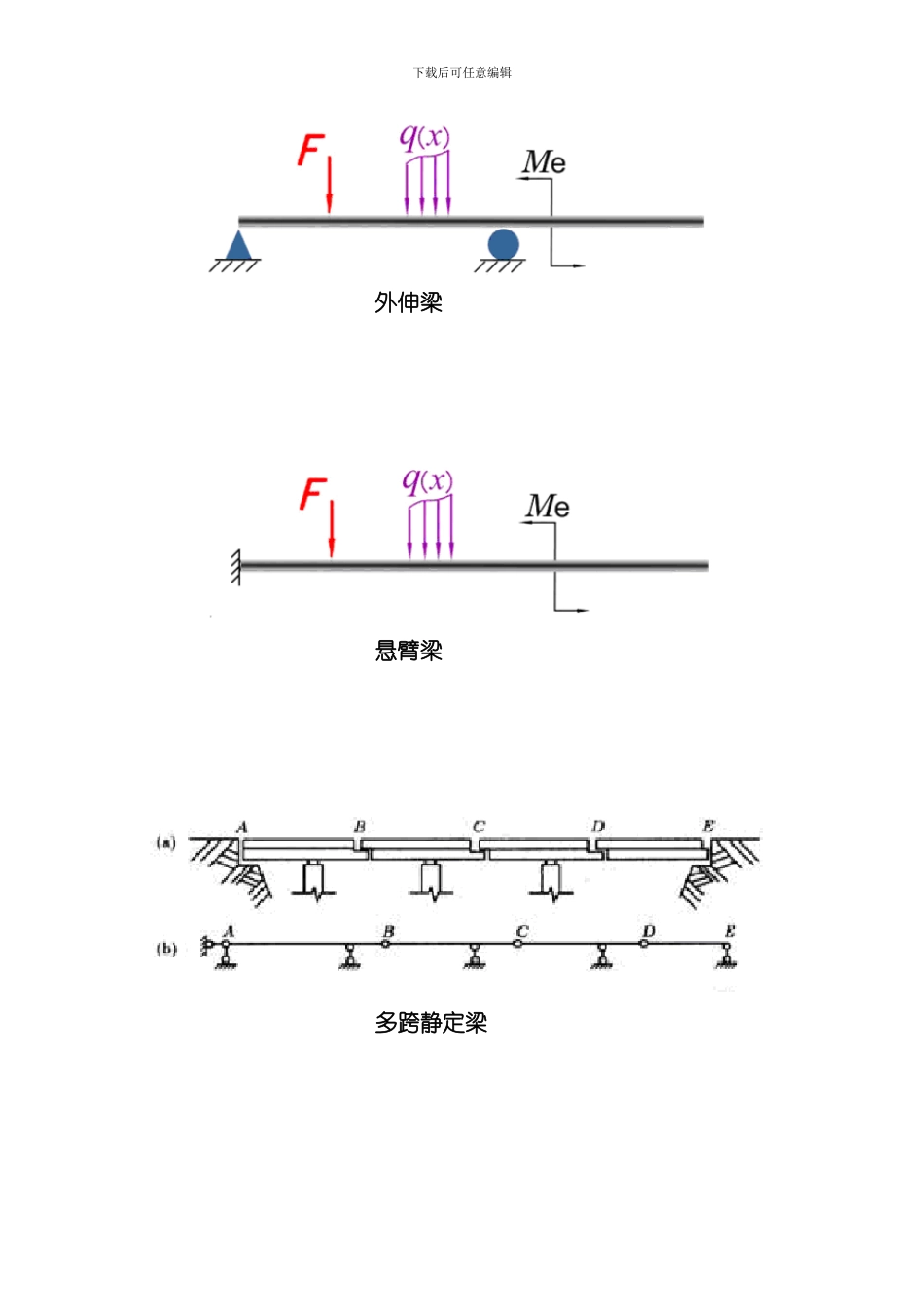

下载后可任意编辑 土木工程构件及基本结构体系第一节 土木工程构件土木工程构件是由按一定规律排列组合的构件组成的, 其形式虽然多种多样, 可是根据外形尺寸、 所处位置、 受力特点及作用可分为 , 杆件 ( 类构件 ) 、 板壳 ( 类构件 ) 、 块材 ( 类构 件 ) 三种 。一、 梁( 杆件) ( 一) 梁的定义梁 是工程结构中截面宽度和高度尺寸远小于其长度尺寸的受 弯构件 , 一般水平放置 , 但有时也斜向设置以满足使用要求 , 如 楼梯梁 , 屋顶斜梁 。( 二) 梁的分类1、 按所用材料分: 钢梁、 钢筋混凝土梁、 预应力混凝土梁、 木梁以及钢与混凝土组成的组合梁等。2、 梁根据结构力学属性及支承方式可分为: ( 1) 静定梁: 包括简支梁、 外伸梁、 悬臂梁、 多跨静定梁( 房屋建筑工程中很少用, 路桥工程中常使用) ; ( 2) 超静定梁: 包括单跨固端梁、 两端固定梁、 多跨连续梁。简支梁下载后可任意编辑外伸梁悬臂梁多跨静定梁下载后可任意编辑单跨固端梁两端固定梁多跨连续梁3、 梁根据结构工程属性可分为, ( 1) 框架结构梁: 框架梁、 剪力墙支承的框架梁、 内框架梁、 外框架梁; ( 2) 剪力墙结构梁: 剪力墙连梁、 剪力墙暗梁、 剪力墙边框梁; ( 3) 砌体结构梁: 砌体墙梁、 砌体过梁、 砌体圈梁。4、 梁根据其在房屋的不同部位, 可分为屋面梁、 楼面梁、 地下框架梁、 基础梁、 楼梯梁。下载后可任意编辑屋面梁楼面梁下载后可任意编辑地下框架梁( 地框梁) 筏板基础梁5、 梁依据截面形式, 可分为矩形截面梁、 T 形截面梁、 下载后可任意编辑倒 T 形截面梁、 十字形截面梁、 工字形截面梁、 槽( C) 形截面梁、 箱( 囗) 形截面梁、 不规则截面梁。6、 梁依据梁宽与梁高的不同比值, 可分为: 深梁、 普通梁、 宽扁梁。普通梁的截面高度与跨度之比一般为 1/8 ～ 1/16 , 高跨比大于 1/4 的梁称为 深梁; 梁的截面高度一般大于截面的宽度 , 但因工程需要 , 梁宽大于梁高时 , 称为 ( 宽) 扁梁。梁的高度沿轴线变化时 , 称为 变截面梁。7、 依据梁与板的相对位置, 可分为( 正) 梁与反梁。( 1) 从结构所受外力的作用方向划分混凝土楼面与屋面粱板系统, 重力荷载垂直向下, 荷载由板传到下面的梁, 就是普通( 正) 粱; 假如将屋面这个系统假想地颠倒过来, 比如放在地基上面, 就变成, 地基反力向上作用到筏板, 板再将土...
