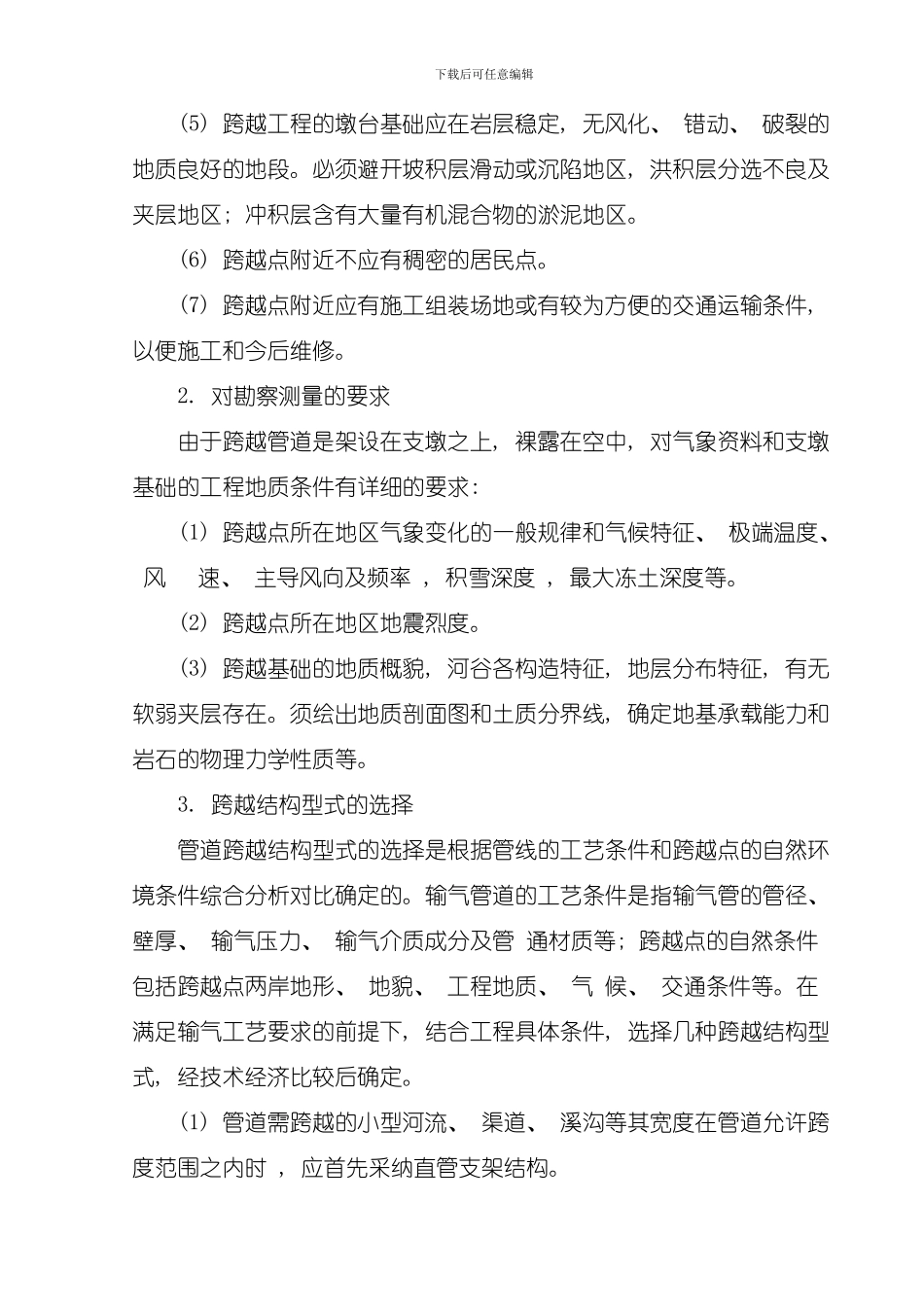

下载后可任意编辑(5) 跨越工程的墩台基础应在岩层稳定, 无风化、 错动、 破裂的地质良好的地段。必须避开坡积层滑动或沉陷地区, 洪积层分选不良及夹层地区; 冲积层含有大量有机混合物的淤泥地区。(6) 跨越点附近不应有稠密的居民点。(7) 跨越点附近应有施工组装场地或有较为方便的交通运输条件, 以便施工和今后维修。2. 对勘察测量的要求由于跨越管道是架设在支墩之上, 裸露在空中, 对气象资料和支墩基础的工程地质条件有详细的要求: (1) 跨越点所在地区气象变化的一般规律和气候特征、 极端温度、 风速、 主导风向及频率 , 积雪深度 , 最大冻土深度等。(2) 跨越点所在地区地震烈度。(3) 跨越基础的地质概貌, 河谷各构造特征, 地层分布特征, 有无软弱夹层存在。须绘出地质剖面图和土质分界线, 确定地基承载能力和岩石的物理力学性质等。3. 跨越结构型式的选择管道跨越结构型式的选择是根据管线的工艺条件和跨越点的自然环境条件综合分析对比确定的。输气管道的工艺条件是指输气管的管径、 壁厚、 输气压力、 输气介质成分及管 通材质等; 跨越点的自然条件包括跨越点两岸地形、 地貌、 工程地质、 气 候、 交通条件等。在满足输气工艺要求的前提下, 结合工程具体条件, 选择几种跨越结构型式, 经技术经济比较后确定。(1) 管道需跨越的小型河流、 渠道、 溪沟等其宽度在管道允许跨度范围之内时 , 应首先采纳直管支架结构。 下载后可任意编辑(2) 跨度较小, 河床较浅, 河床工程地质状况较为良好, 常年水位与洪水位相差较大的河流可采纳吊架式管桥。吊架式管桥特点是输气管道成一多跨越连续梁, 管道应力较小, 而且能利用吊索来调整各跨的受力状况。(3) 跨度较小且常年水位变化不大的中型河流一般可选用托架、 衍架或支架等几种跨越结构。(4) 跨度较大的中型河流及某些大型河流其两岸基岩埋深较浅, 河谷狭窄的可采纳拱型跨越。管拱跨越结构有单管拱及组合拱两大类。(5) 大型河流、 深谷等不易砌筑敬台基础, 以及临时施工设施时能够选用柔性悬索管桥、 悬缆管桥、 悬链管桥和斜拉索管桥等跨越结构。柔性悬索管桥是采纳抛物线形主缆索悬挂于塔架上, 并绕过塔顶在两岸锚固, 输气管道用不等长的吊杆(吊索)挂于主缆索上, 输气管道受力简单, 适合于大口径管道的跨越。悬缆管桥的主要特点是输气管道与主缆索都呈抛物线形 , 采纳等长吊杆(吊索)。一般适合于中、 小口径管道的大型跨越工程。...
