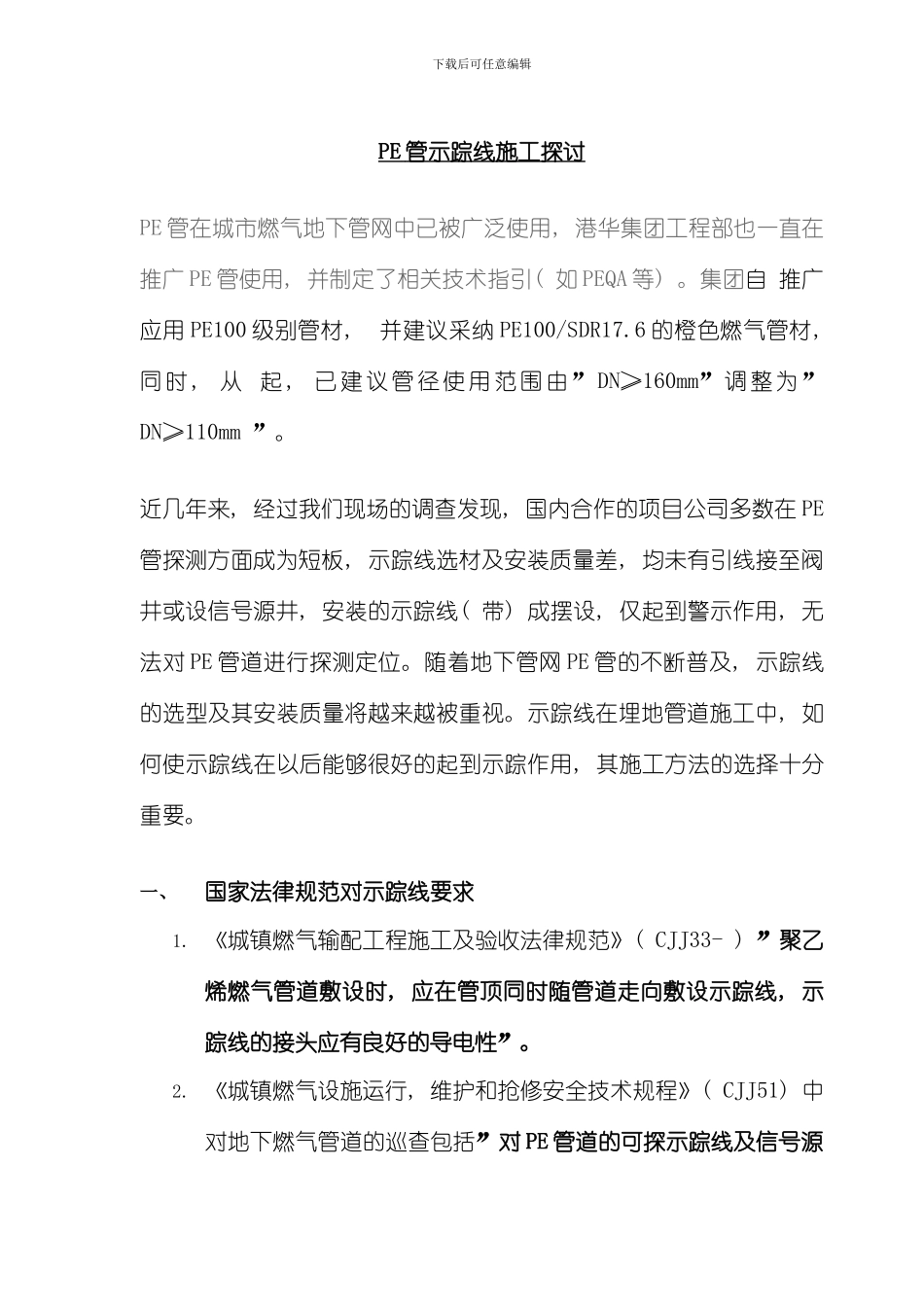

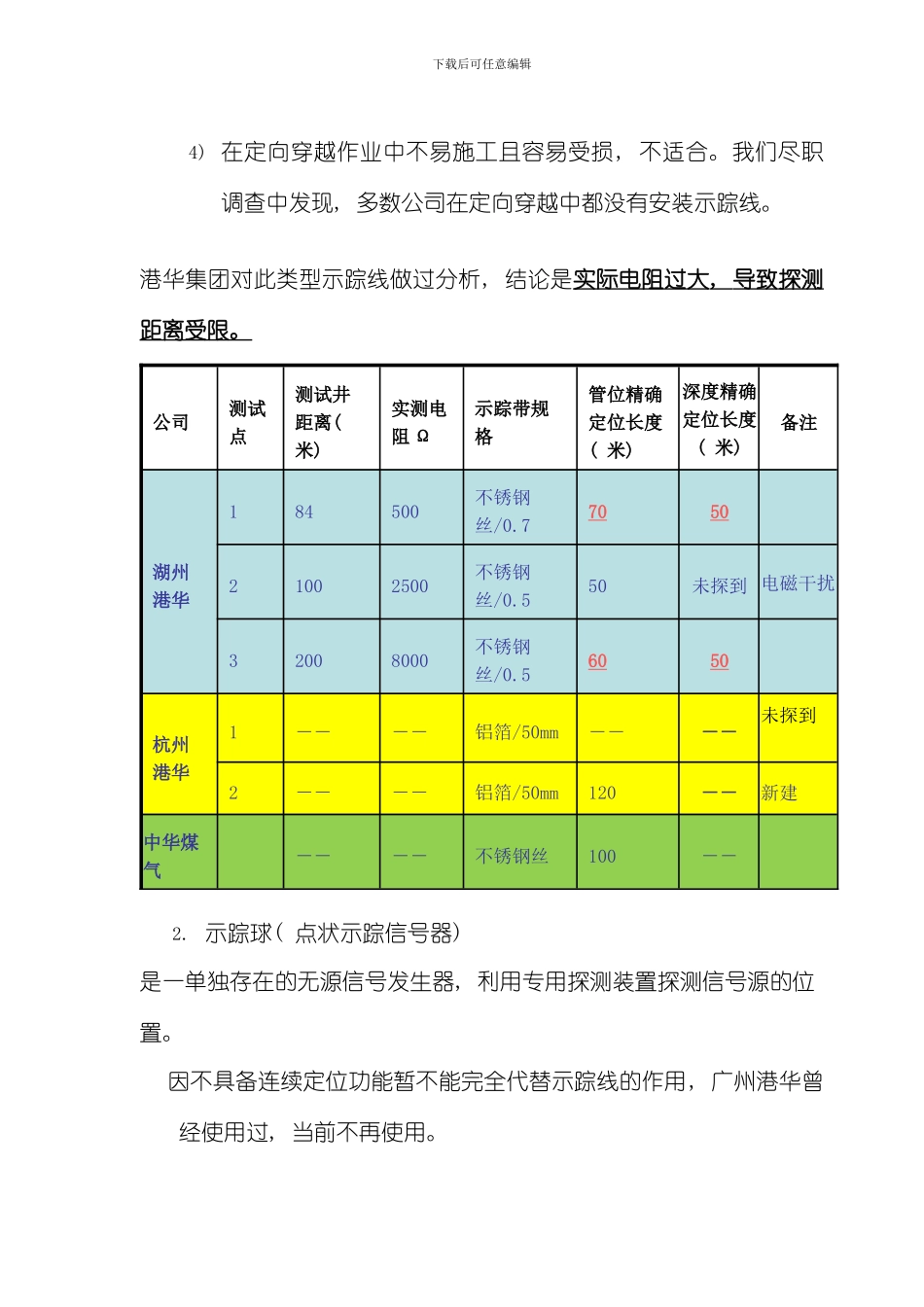

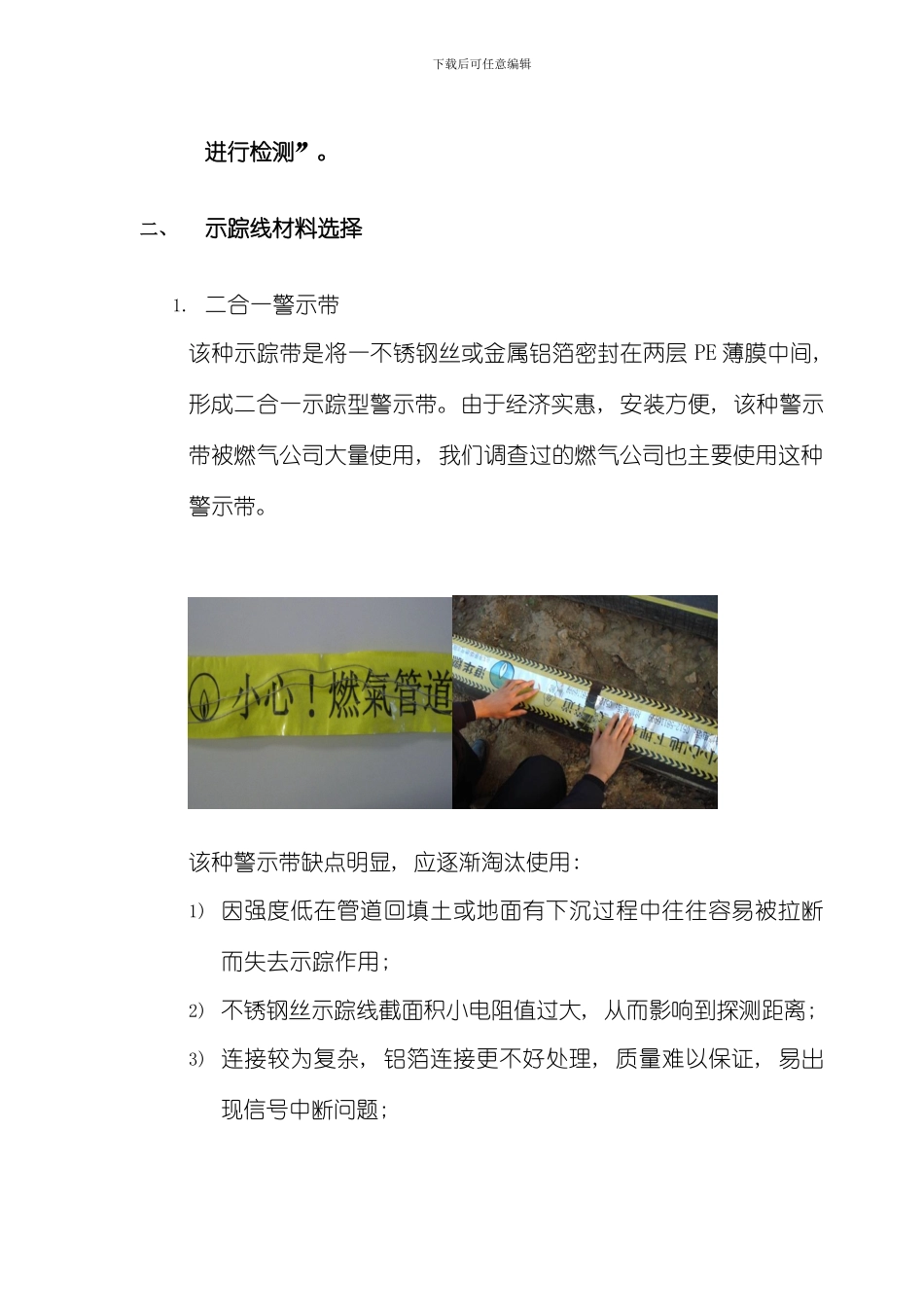

下载后可任意编辑PE 管示踪线施工探讨 PE 管在城市燃气地下管网中已被广泛使用, 港华集团工程部也一直在推广 PE 管使用, 并制定了相关技术指引( 如 PEQA 等) 。集团自 推广应用 PE100 级别管材, 并建议采纳 PE100/SDR17.6 的橙色燃气管材, 同时, 从 起, 已建议管径使用范围由” DN≥160mm”调整为” DN≥110mm ”。近几年来, 经过我们现场的调查发现, 国内合作的项目公司多数在 PE管探测方面成为短板, 示踪线选材及安装质量差, 均未有引线接至阀井或设信号源井, 安装的示踪线( 带) 成摆设, 仅起到警示作用, 无法对 PE 管道进行探测定位。随着地下管网 PE 管的不断普及, 示踪线的选型及其安装质量将越来越被重视。示踪线在埋地管道施工中, 如何使示踪线在以后能够很好的起到示踪作用, 其施工方法的选择十分重要。一、国家法律规范对示踪线要求1. 《城镇燃气输配工程施工及验收法律规范》( CJJ33- ) ”聚乙烯燃气管道敷设时, 应在管顶同时随管道走向敷设示踪线, 示踪线的接头应有良好的导电性”。2. 《城镇燃气设施运行, 维护和抢修安全技术规程》( CJJ51) 中对地下燃气管道的巡查包括”对 PE 管道的可探示踪线及信号源下载后可任意编辑进行检测”。二、示踪线材料选择1. 二合一警示带该种示踪带是将一不锈钢丝或金属铝箔密封在两层 PE 薄膜中间, 形成二合一示踪型警示带。由于经济实惠, 安装方便, 该种警示带被燃气公司大量使用, 我们调查过的燃气公司也主要使用这种警示带。该种警示带缺点明显, 应逐渐淘汰使用: 1) 因强度低在管道回填土或地面有下沉过程中往往容易被拉断而失去示踪作用; 2) 不锈钢丝示踪线截面积小电阻值过大, 从而影响到探测距离; 3) 连接较为复杂, 铝箔连接更不好处理, 质量难以保证, 易出现信号中断问题; 下载后可任意编辑4) 在定向穿越作业中不易施工且容易受损, 不适合。我们尽职调查中发现, 多数公司在定向穿越中都没有安装示踪线。港华集团对此类型示踪线做过分析, 结论是实际电阻过大 , 导致探测 距离受限。公司测试点 测试井距离( 米) 实测电阻 Ω 示踪带规格管位精确定位长度( 米) 深度精确定位长度( 米) 备注湖州港华184500不锈钢丝/0.7705021002500不锈钢丝/0.5 50未探到 电磁干扰32008000不锈钢丝/0.5 6050杭州港华1－－－－铝箔/50mm －－－－未探到2－－－－铝箔/50mm 120－－新建中华煤气－－ －－ 不锈钢丝100...
