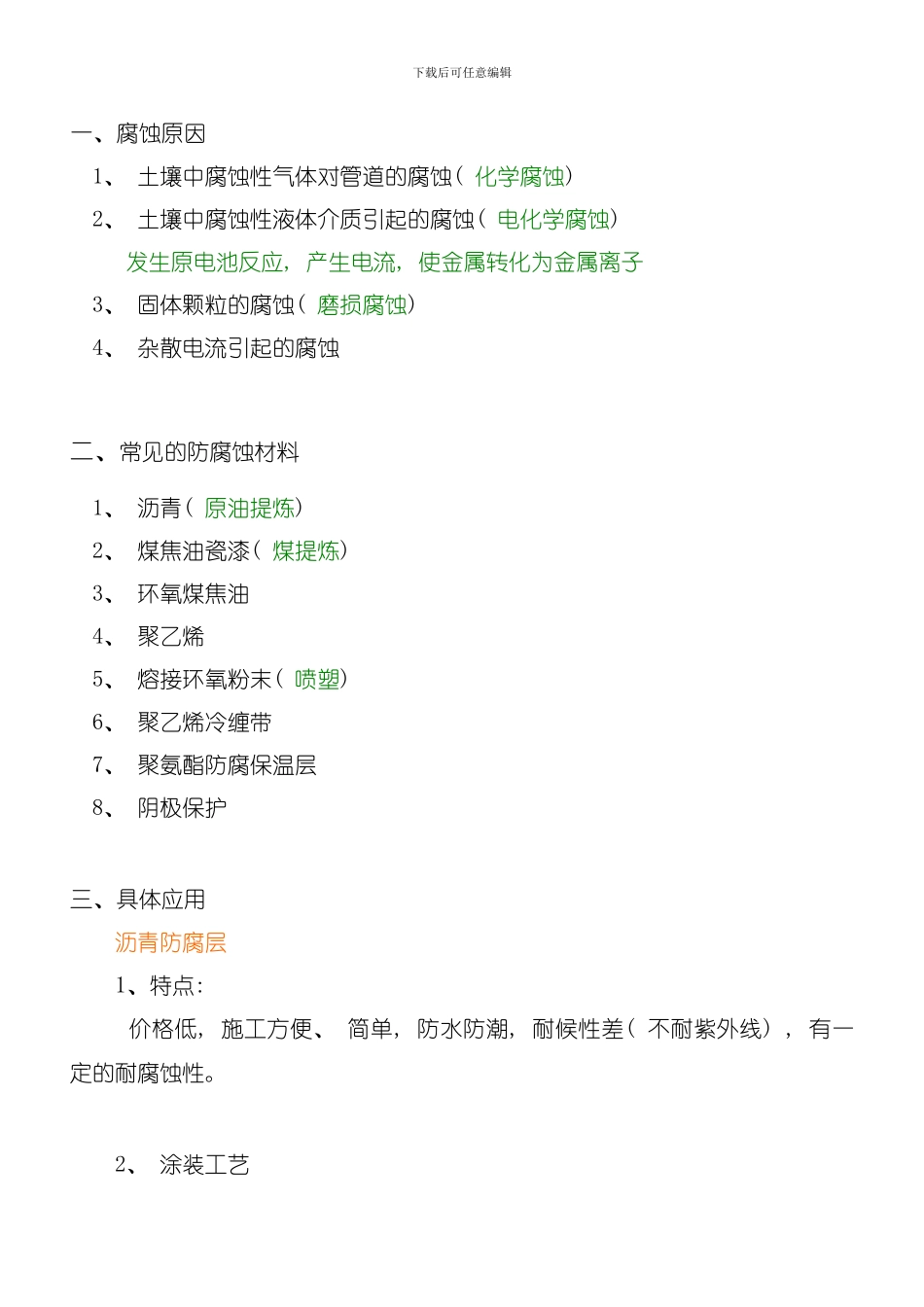

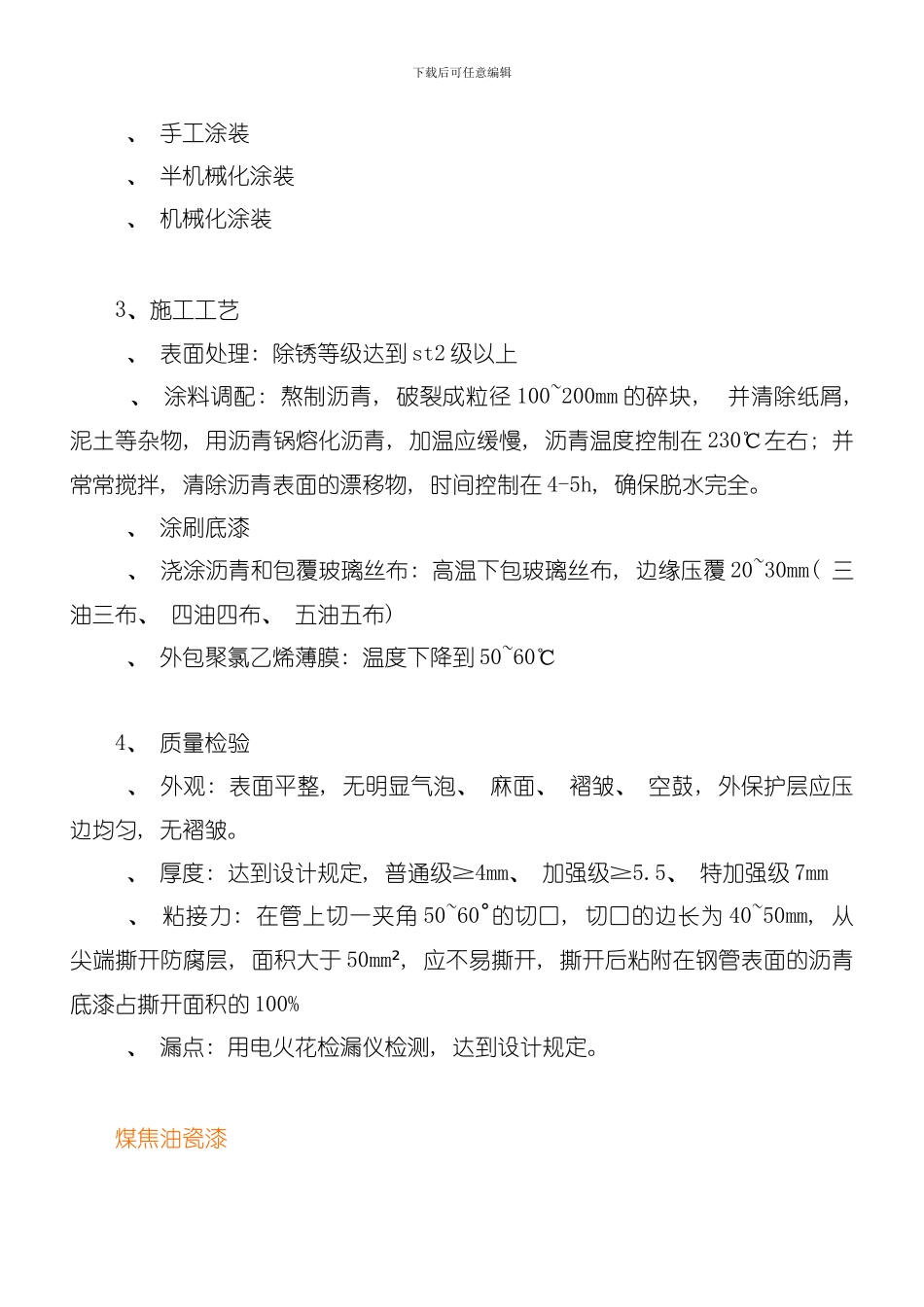

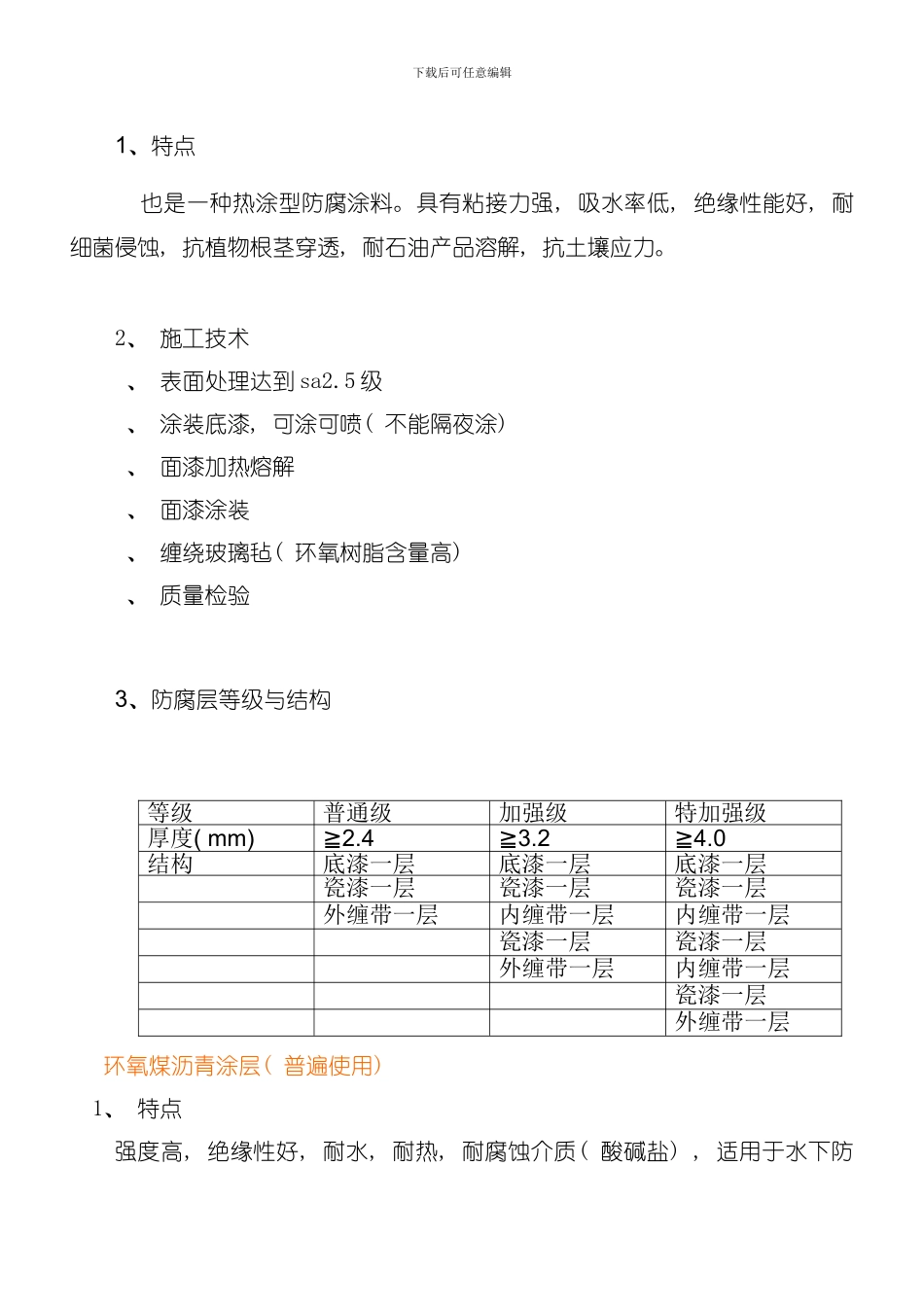

下载后可任意编辑一、腐蚀原因 1、 土壤中腐蚀性气体对管道的腐蚀( 化学腐蚀) 2、 土壤中腐蚀性液体介质引起的腐蚀( 电化学腐蚀) 发生原电池反应, 产生电流, 使金属转化为金属离子 3、 固体颗粒的腐蚀( 磨损腐蚀) 4、 杂散电流引起的腐蚀二、常见的防腐蚀材料 1、 沥青( 原油提炼) 2、 煤焦油瓷漆( 煤提炼) 3、 环氧煤焦油 4、 聚乙烯 5、 熔接环氧粉末( 喷塑) 6、 聚乙烯冷缠带 7、 聚氨酯防腐保温层 8、 阴极保护三、具体应用沥青防腐层1、特点: 价格低, 施工方便、 简单, 防水防潮, 耐候性差( 不耐紫外线) , 有一定的耐腐蚀性。2、 涂装工艺下载后可任意编辑 、 手工涂装 、 半机械化涂装 、 机械化涂装3、施工工艺 、 表面处理: 除锈等级达到 st2 级以上 、 涂料调配: 熬制沥青, 破裂成粒径 100~200mm 的碎块, 并清除纸屑, 泥土等杂物, 用沥青锅熔化沥青, 加温应缓慢, 沥青温度控制在 230℃左右; 并常常搅拌, 清除沥青表面的漂移物, 时间控制在 4-5h, 确保脱水完全。 、 涂刷底漆 、 浇涂沥青和包覆玻璃丝布: 高温下包玻璃丝布, 边缘压覆 20~30mm( 三油三布、 四油四布、 五油五布) 、 外包聚氯乙烯薄膜: 温度下降到 50~60℃ 4、 质量检验 、 外观: 表面平整, 无明显气泡、 麻面、 褶皱、 空鼓, 外保护层应压边均匀, 无褶皱。 、 厚度: 达到设计规定, 普通级≧4mm、 加强级≧5.5、 特加强级 7mm 、 粘接力: 在管上切一夹角 50~60˚的切口, 切口的边长为 40~50mm, 从尖端撕开防腐层, 面积大于 50mm , ²应不易撕开, 撕开后粘附在钢管表面的沥青底漆占撕开面积的 100% 、 漏点: 用电火花检漏仪检测, 达到设计规定。煤焦油瓷漆下载后可任意编辑1、特点 也是一种热涂型防腐涂料。具有粘接力强, 吸水率低, 绝缘性能好, 耐细菌侵蚀, 抗植物根茎穿透, 耐石油产品溶解, 抗土壤应力。2、 施工技术 、 表面处理达到 sa2.5 级 、 涂装底漆, 可涂可喷( 不能隔夜涂) 、 面漆加热熔解 、 面漆涂装 、 缠绕玻璃毡( 环氧树脂含量高) 、 质量检验3、防腐层等级与结构 环氧煤沥青涂层( 普遍使用) 1、 特点强度高, 绝缘性好, 耐水, 耐热, 耐腐蚀介质( 酸碱盐) , 适用于水下防等级普通级加强级特加强级厚度( mm) ≧2.4≧3.2≧4.0结构底漆一层底漆一层底漆一层瓷漆一层瓷漆一层瓷漆一层外缠带一层...
