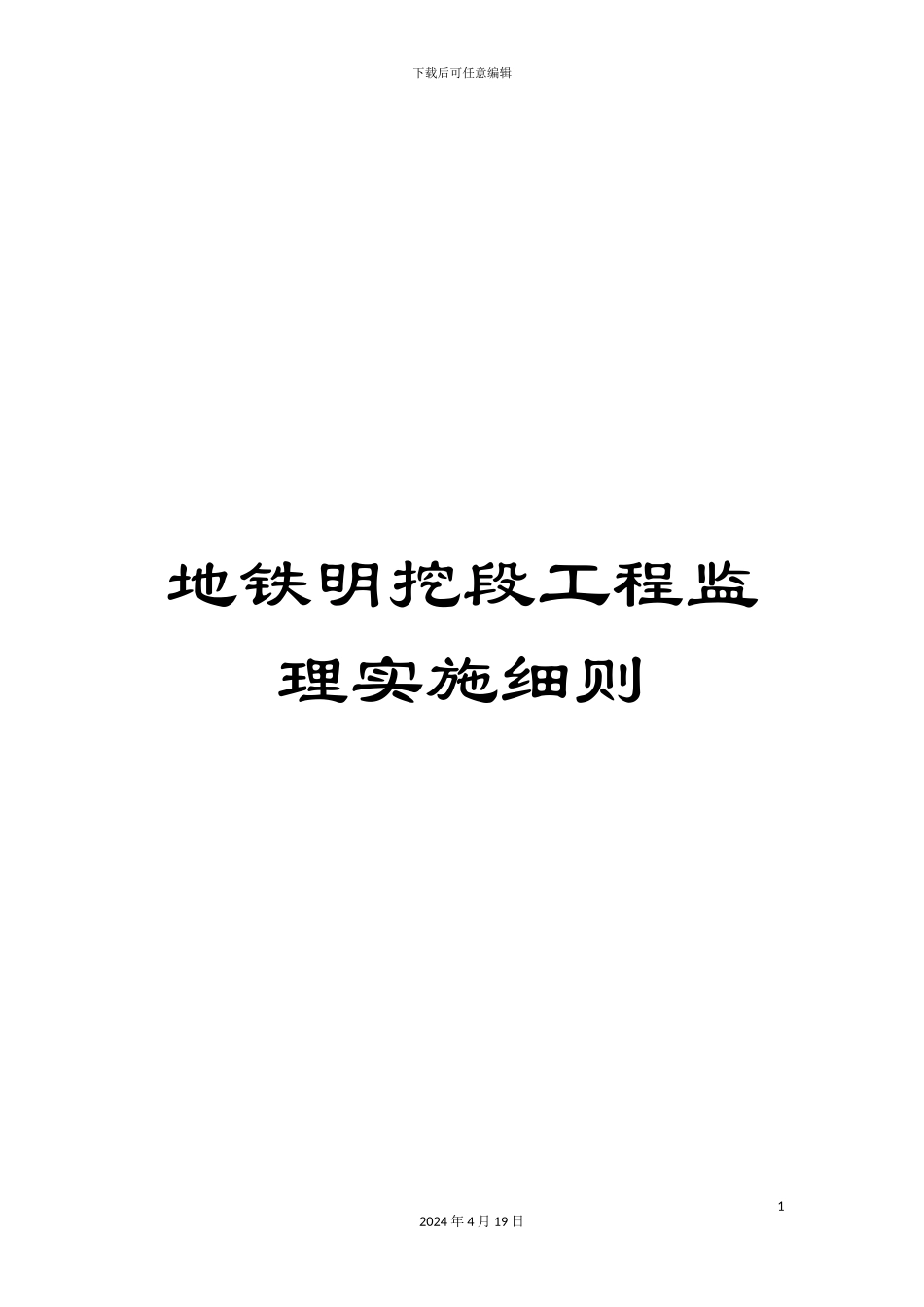

地铁明挖段工程监理实施细则VIP专享

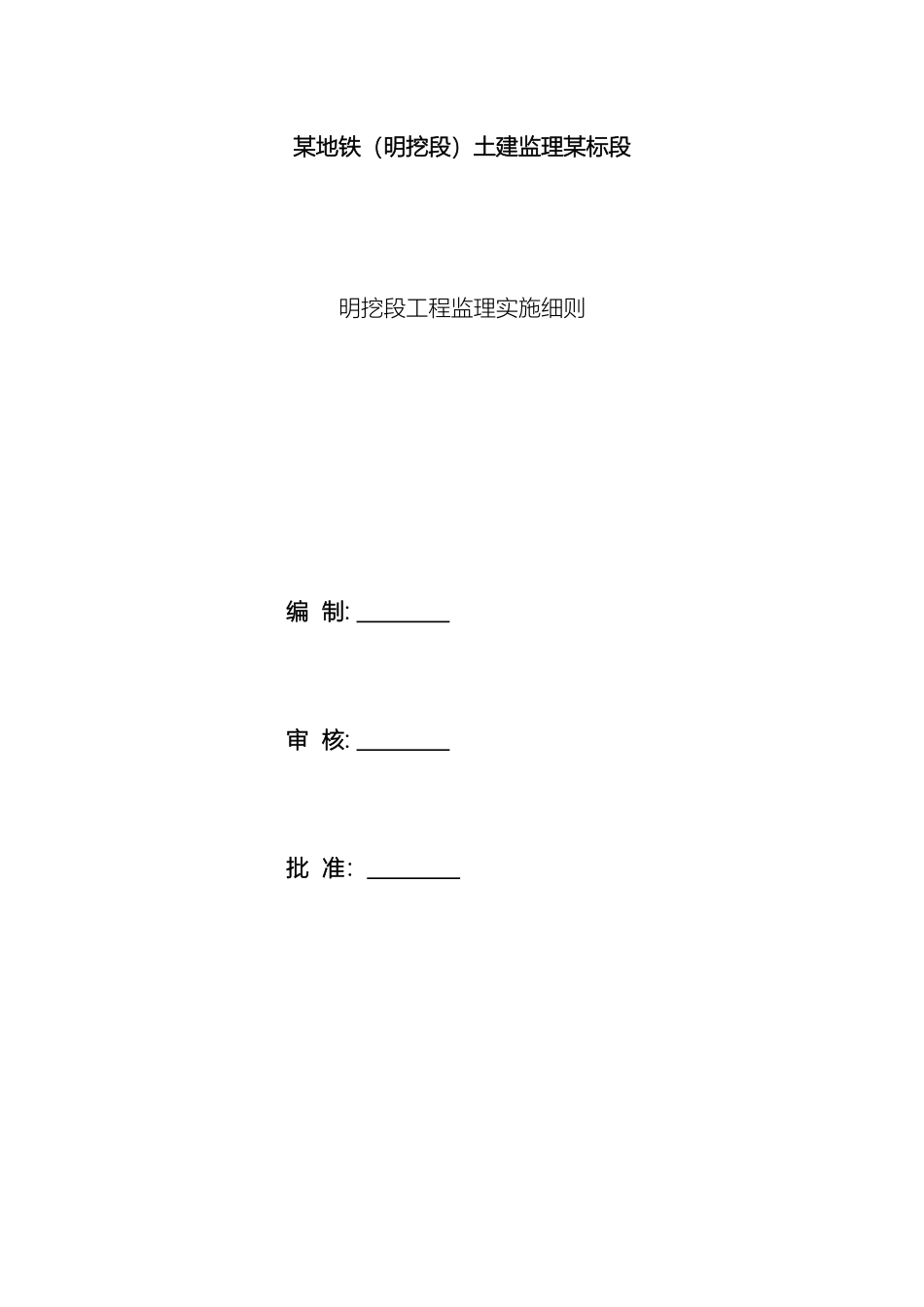

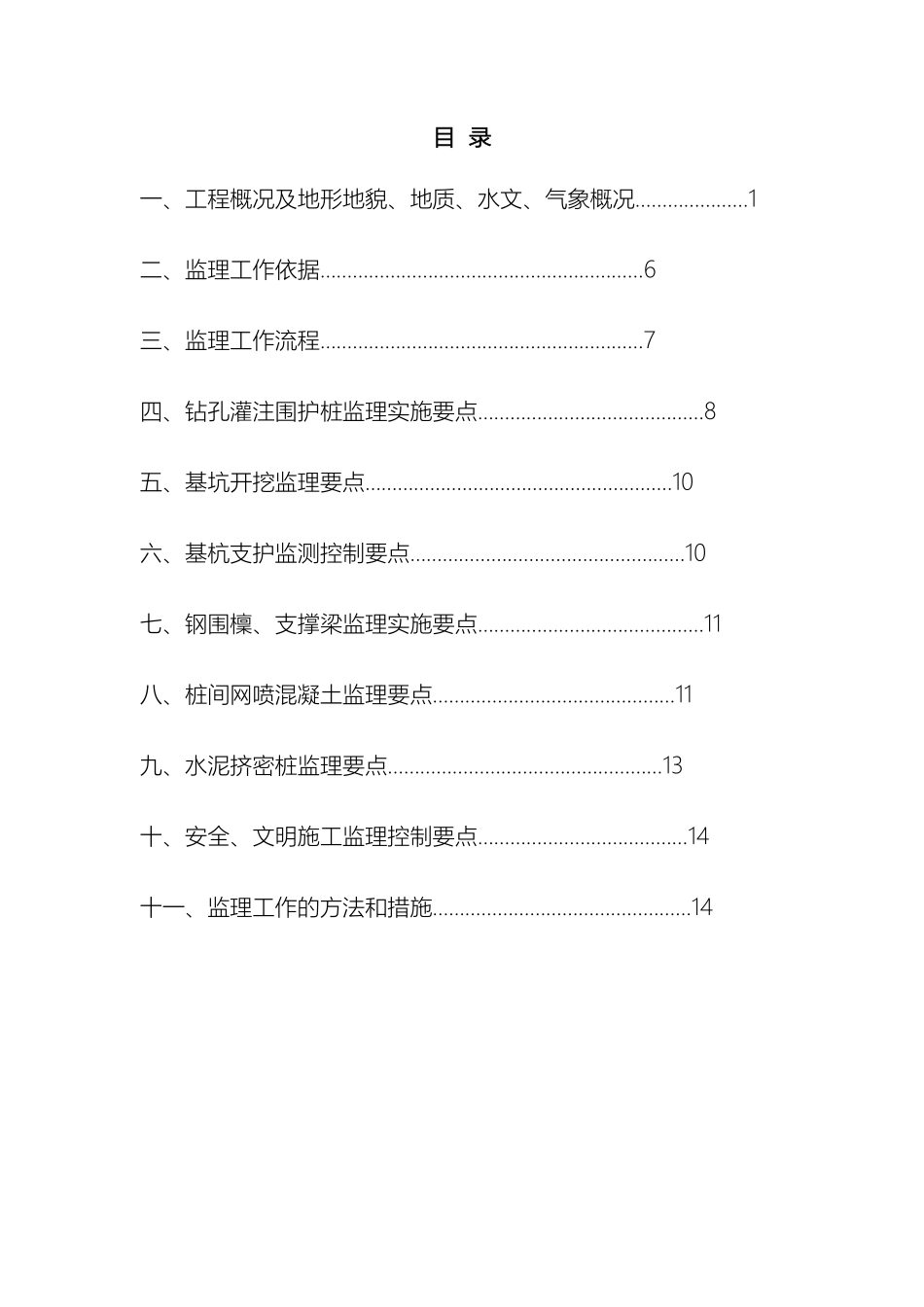

下载后可任意编辑地铁明挖段工程监理实施细则12024 年 4 月 19 日某地铁（明挖段）土建监理某标段明挖段工程监理实施细则编 制: 审 核: 批 准： 目 录一、工程概况及地形地貌、地质、水文、气象概况…………………1二、监理工作依据……………………………………………………6三、监理工作流程……………………………………………………7四、钻孔灌注围护桩监理实施要点……………………………………8五、基坑开挖监理要点…………………………………………………10六、基杭支护监测控制要点……………………………………………10七、钢围檁、支撑梁监理实施要点……………………………………11八、桩间网喷混凝土监理要点………………………………………11九、水泥挤密桩监理要点……………………………………………13十、安全、文明施工监理控制要点…………………………………14十一、监理工作的方法和措施…………………………………………14下载后可任意编辑一、工程概况及地形地貌、工程地质、水文、气象概况（一）工程概况：某市地铁明挖区间，沿广安路近东西走向，为桥隧相连区间；地下区间段，西接广泰门站，东接高架区间段，设计右线起讫里程 YDK36+852.872～YDK37+874.229，全长 1021.357m；其中YDK36+852.872～YDK37+680 段为明挖隧道段，YDK37+680～YDK37+874.229 段为明挖敞口段。主 体 围 护 结 构 型 式 ： 排 桩 围 护 段 采 纳Ф800@1200、Ф600@1000 钻孔灌注桩排桩+Ф600、壁厚 12mm内钢支撑围护，第一道间距 6.0m，第二道、第三道间距 3.0m。明挖敞口段实行放坡开挖法，锚网喷支护形式。基坑开挖深度 0~16.07m，基坑变形等级为一级。表 2-1 主要工程数量表序号项目单位数量备注12024 年 4 月 19 日下载后可任意编辑1Φ609 钢支撑直撑根4572挖方m3137547.193喷射混凝土m318938.55（二）地形地貌、工程地质、水文、气象概况1、地形地貌概况某市地铁三号线一期工程鱼化寨至保税区段（不含试验段）土建施工项目 TJSG-15 标段线路近东西走向，从西至东依次位于广安路、新灞路和东三环上。具体地形地貌分段描述如下。区间地面高程 384.85～406.11m，全段整体东高西低，区间沿线地貌单元属浐河三级阶地。2、场地地层岩性特征根据钻探揭露，拟建场地地基土的组成自上而下依次为：人工填土，第四系全新统冲积黄土状土、砂类土及碎石类土，第四系更新统及中更新世冲积粉质粘土及砂类土...
