地铁杂散电流监测系统方案

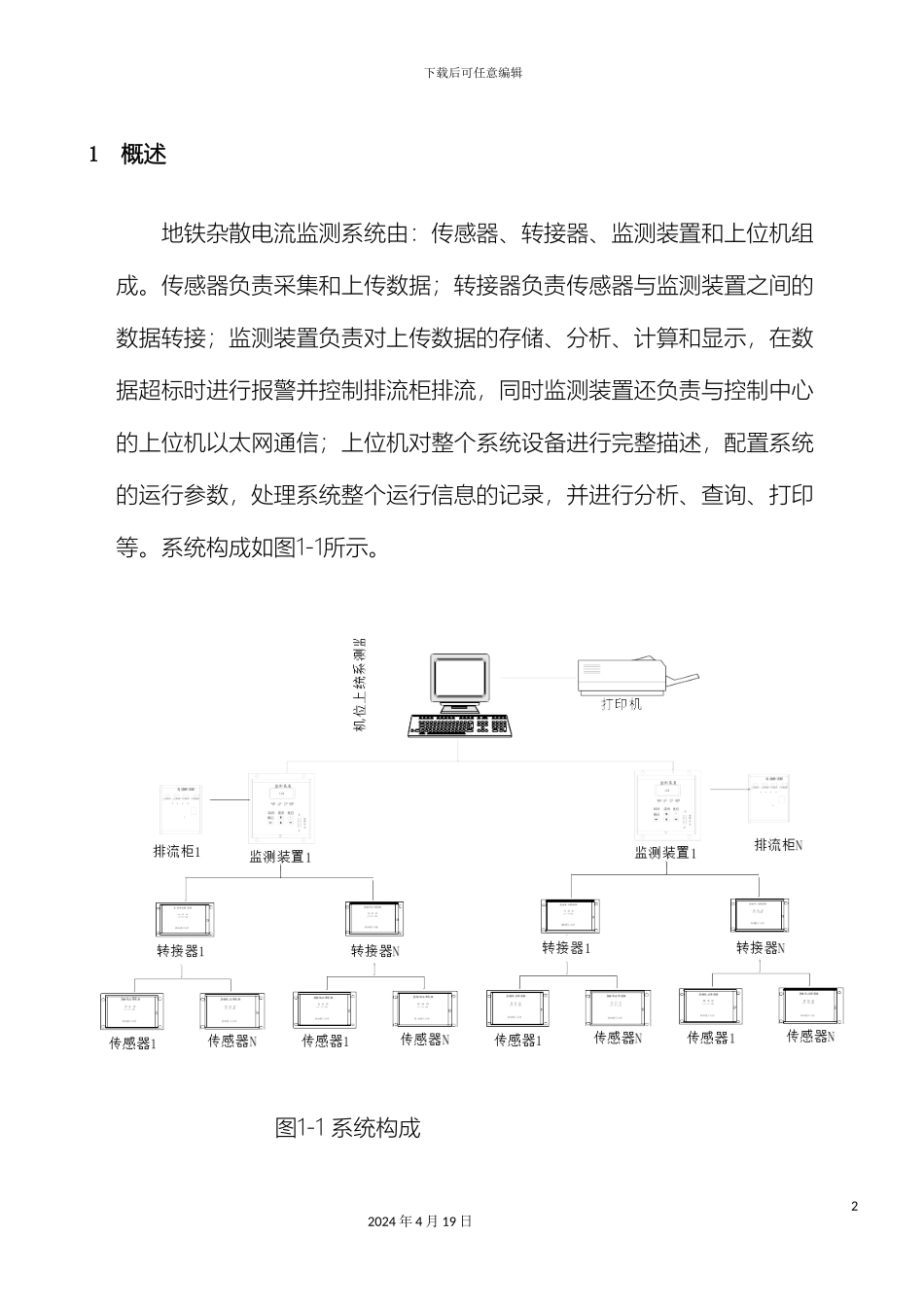

下载后可任意编辑地铁杂散电流监测系统方案12024 年 4 月 19 日下载后可任意编辑1概述地铁杂散电流监测系统由：传感器、转接器、监测装置和上位机组成。传感器负责采集和上传数据；转接器负责传感器与监测装置之间的数据转接；监测装置负责对上传数据的存储、分析、计算和显示，在数据超标时进行报警并控制排流柜排流，同时监测装置还负责与控制中心的上位机以太网通信；上位机对整个系统设备进行完整描述，配置系统的运行参数，处理系统整个运行信息的记录，并进行分析、查询、打印等。系统构成如图1-1所示。 图1-1 系统构成22024 年 4 月 19 日下载后可任意编辑2主要规格和技术参数2.1 系统电压：220V2.2 系统最高工作电压：220V2.3 额定电流：1A2.4 功率： < 20W2.5 模拟输入信号：参比电极——道床结构钢筋： -2V——+2V DC参比电极——主体结构钢筋： -2V——+2V DC钢轨—结构钢： -100 +100V2.6 测量精度： ≤±0.5%2.7 信号通信方式： CAN总线、485总线、以太网2.8 传输速率： 5000bit／s（CAN）、 4800bit／s（RS-485）、以太网（10M）2.9 最大传输距离： 2km（CAN）2.10 数据存储容量： ≥640Kbyte (监测装置可满足存储一个月采样数据32024 年 4 月 19 日下载后可任意编辑的要求)2.11 防护等级： IP54（传感器和转接器）、IP30（监测装置）2.12 接线端子： 通信线为屏蔽双绞线2.13 重量： < 5 kg2.14 外形尺寸 2430mm×3220mm×930mm （ 传 感器、转接器） 2610mm×1790mm×970mm（监测装置）3结构简介和工作原理3.1 结构简介3.1.1 传感器与转接器被安装在专门设计的金属箱中，金属箱上面可被打开，便于PCB板的安装、检修与接线。传感器和转接器被安置在地铁沿线。3.1.2 监测装置也被安装在金属箱中，该金属箱又被固定在排流柜的门上，金属箱的正表面装有LCD、LED和按键，用于数据显示和控制。42024 年 4 月 19 日下载后可任意编辑3.1.3 传感器有三个信号输入端，分别接排流网、参比电极和牵引轨。3.1.4 金属箱由钢板组成，箱体边缘光滑，所有钢板经电镀锌处理。所有的金属箱设有接地用端子，与设备安装基础接地极相连。3.2 工作原理地铁杂散电流本身难以测量，一般采纳间接方法来确定杂散电流的大小。杂散电流流过埋地金属而使其发生腐蚀时，埋地金属的电位将产生变化，这种由于电流流动而引起金属电极电位偏离初始值的现象，称为金属发生极化现象。在实际工程中...
