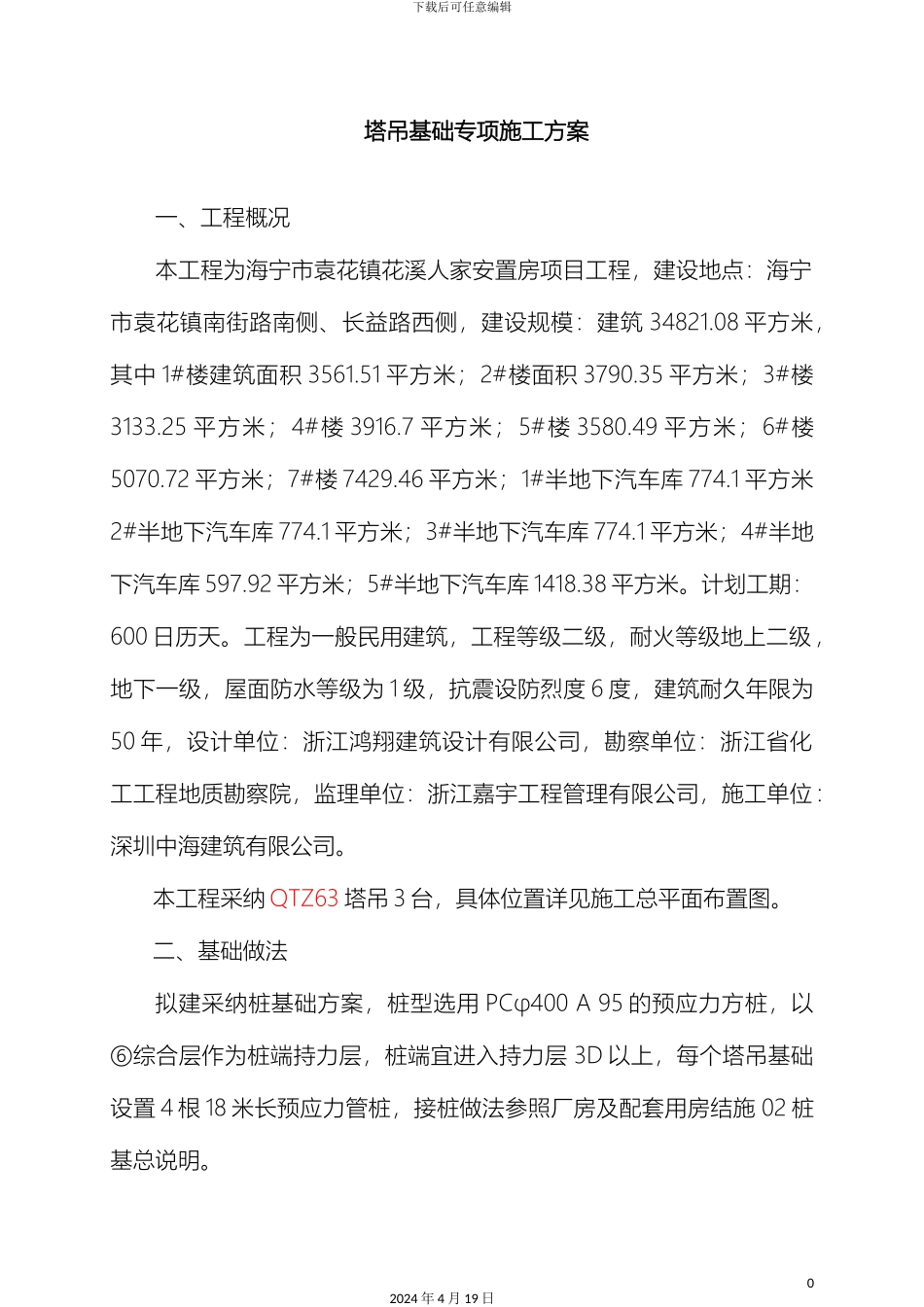

下载后可任意编辑塔吊基础方案12024 年 4 月 19 日下载后可任意编辑 塔吊基础专项施工方案一、工程概况本工程为海宁市袁花镇花溪人家安置房项目工程，建设地点：海宁市袁花镇南街路南侧、长益路西侧，建设规模：建筑 34821.08 平方米，其中 1#楼建筑面积 3561.51 平方米；2#楼面积 3790.35 平方米；3#楼3133.25 平方米；4#楼 3916.7 平方米；5#楼 3580.49 平方米；6#楼5070.72 平方米；7#楼 7429.46 平方米；1#半地下汽车库 774.1 平方米2#半地下汽车库 774.1 平方米；3#半地下汽车库 774.1 平方米；4#半地下汽车库 597.92 平方米；5#半地下汽车库 1418.38 平方米。计划工期：600 日历天。工程为一般民用建筑，工程等级二级，耐火等级地上二级，地下一级，屋面防水等级为 1 级，抗震设防烈度 6 度，建筑耐久年限为50 年，设计单位：浙江鸿翔建筑设计有限公司，勘察单位：浙江省化工工程地质勘察院，监理单位：浙江嘉宇工程管理有限公司，施工单位：深圳中海建筑有限公司。本工程采纳 QTZ63 塔吊 3 台，具体位置详见施工总平面布置图。二、基础做法拟建采纳桩基础方案，桩型选用 PCφ400 A 95 的预应力方桩，以⑥综合层作为桩端持力层，桩端宜进入持力层 3D 以上，每个塔吊基础设置 4 根 18 米长预应力管桩，接桩做法参照厂房及配套用房结施 02 桩基总说明。02024 年 4 月 19 日下载后可任意编辑12024 年 4 月 19 日下载后可任意编辑三、计算书矩形板式桩基础计算书 计算依据： 1、《塔式起重机混凝土基础工程技术规程》JGJ/T187- 2、《混凝土结构设计法律规范》GB50010- 3、《建筑桩基技术法律规范》JGJ94- 4、《建筑地基基础设计法律规范》GB50007- 5、《预应力混凝土空心方桩》JG197- 一、塔机属性塔机型号QTZ63塔机独立状态的最大起吊高度 H0(m)40塔机独立状态的计算高度 H(m)43塔身桁架结构方钢管塔身桁架结构宽度 B(m)1.6 二、塔机荷载 1、塔机传递至基础荷载标准值工作状态塔机自重标准值 Fk1(kN)464.1起重荷载标准值 Fqk(kN)47.122024 年 4 月 19 日下载后可任意编辑竖向荷载标准值 Fk(kN)511.2水平荷载标准值 Fvk(kN)18.3倾覆力矩标准值 Mk(kN·m)1335非工作状态竖向荷载标准值 Fk'(kN)464.1水平荷载标准值 Fvk'(kN)73.9倾覆力矩标准值 Mk'(kN·m)1552 2、塔机传递至基础荷载设计值工作状态塔机自重设计值 F1(kN)1.35Fk1＝1.35×464.1＝626.53...
