塔吊基础施工方案VIP专享

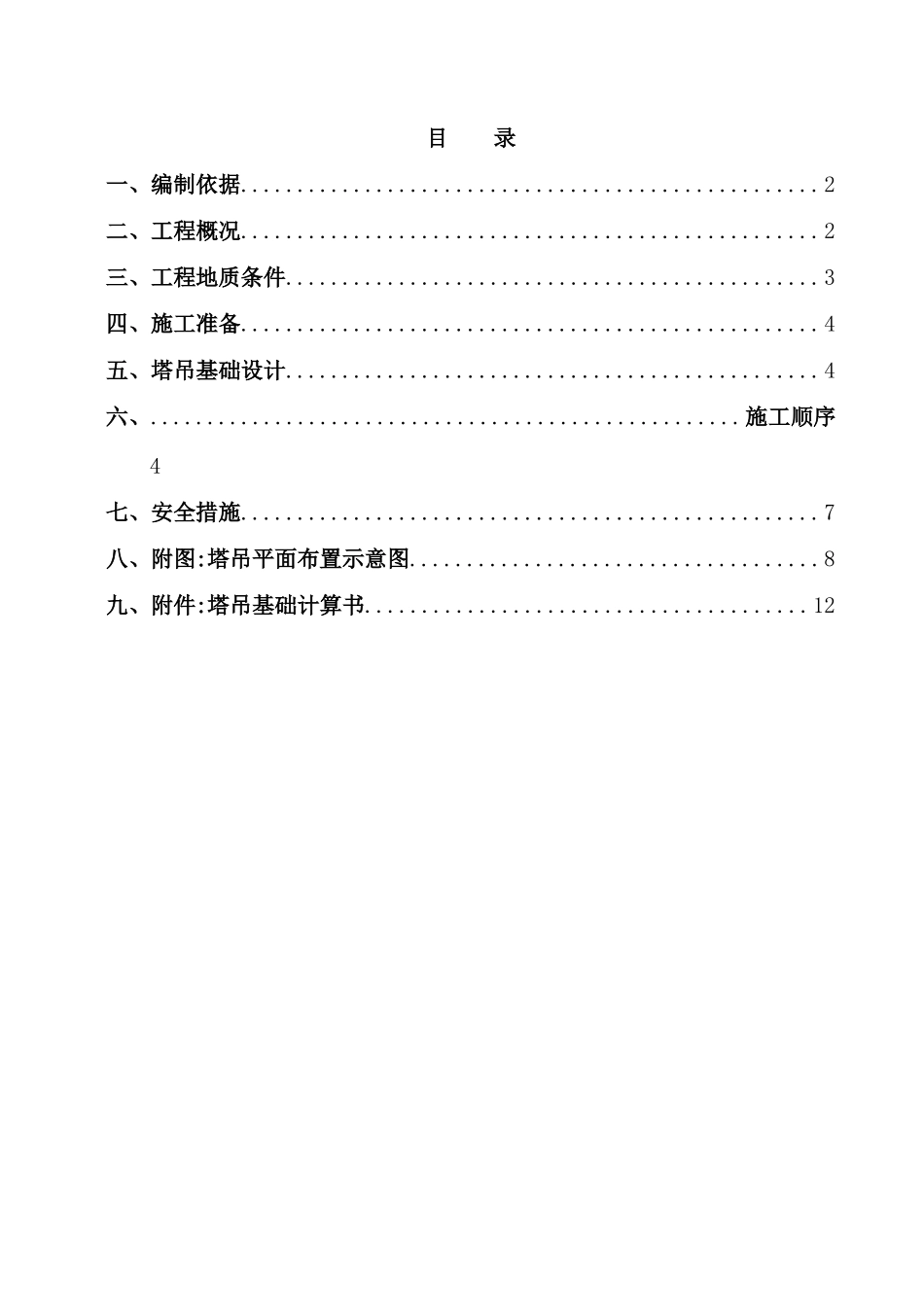

下载后可任意编辑塔吊基础施工方案12024 年 4 月 19 日目 录一、编制依据...................................................2二、工程概况...................................................2三、工程地质条件...............................................3四、施工准备...................................................4五、塔吊基础设计...............................................4六、....................................................施工顺序4七、安全措施...................................................7八、附图:塔吊平面布置示意图....................................8九、附件:塔吊基础计算书.......................................12下载后可任意编辑塔吊基础施工方案一、编制依据 1．<地质勘察报告> 2、SP6010-8 型塔吊安装使用说明书 3、SYT80 型塔吊安装使用说明书 4、<地基与基础工程施工质量验收法律规范>(GB50202- ) 5、<混凝土结构工程施工质量验收法律规范>(GB50204- ) 6、<建筑地基基础设计法律规范>(GB50007- )22024 年 4 月 19 日下载后可任意编辑 7、<建筑钢筋混凝土设计法律规范>(GB50010- )二、工程概况。。。,本标段工程包括 9#、10#、11#、12#四栋主楼及部分地下车库。9#、10#楼为多层商业用房,地下一层,基底标高为-6.45 米,地上 22.8米,11#、12#楼为高层住宅,地上 26 层,地下二层,基地标高为-7.78 米,地上为 76.9 米,本工程结构形式为钢筋混凝土框架-剪力墙结构,设计使用年限为 50 年。为满足施工需要,我项目部结合图纸设计和现场的实际情况,决定在现场设置两台 SP6010-8 型塔吊,两台 SYT80 型塔吊。SP6010-8 采纳钢筋砼基础 6.25×6.25m,基础厚度为 1.4 米,基础底标高为-8.7 米,一台塔吊位于12#楼 D 轴南侧,28 轴处主楼基础外,另一台位于 11#楼 A 轴南侧 39-40 轴轴之间。两台 SYT80 型塔吊,采纳钢筋砼基础 6×6m,基础厚度为 1.35 米,基础底标高为-8.23 米,一台位于 9#楼 U 轴南侧,42-43 轴中间;另一台位于 U轴南侧,35-36 轴之间。塔吊位置详见平面布置图。塔吊的技术参数如下所示:1、SP6010-8 塔式起重机:起重力矩: 1250KN.M 总功率: 39KW最大额定起重量: 6t 有效工作幅度: 2.5m-60m 32024 年 4 月 19 日下载后可任意编辑起升工作速度: 82m/min回转工作速度: 0.8r/min变幅工作速度: 54/27/8.1 ...
