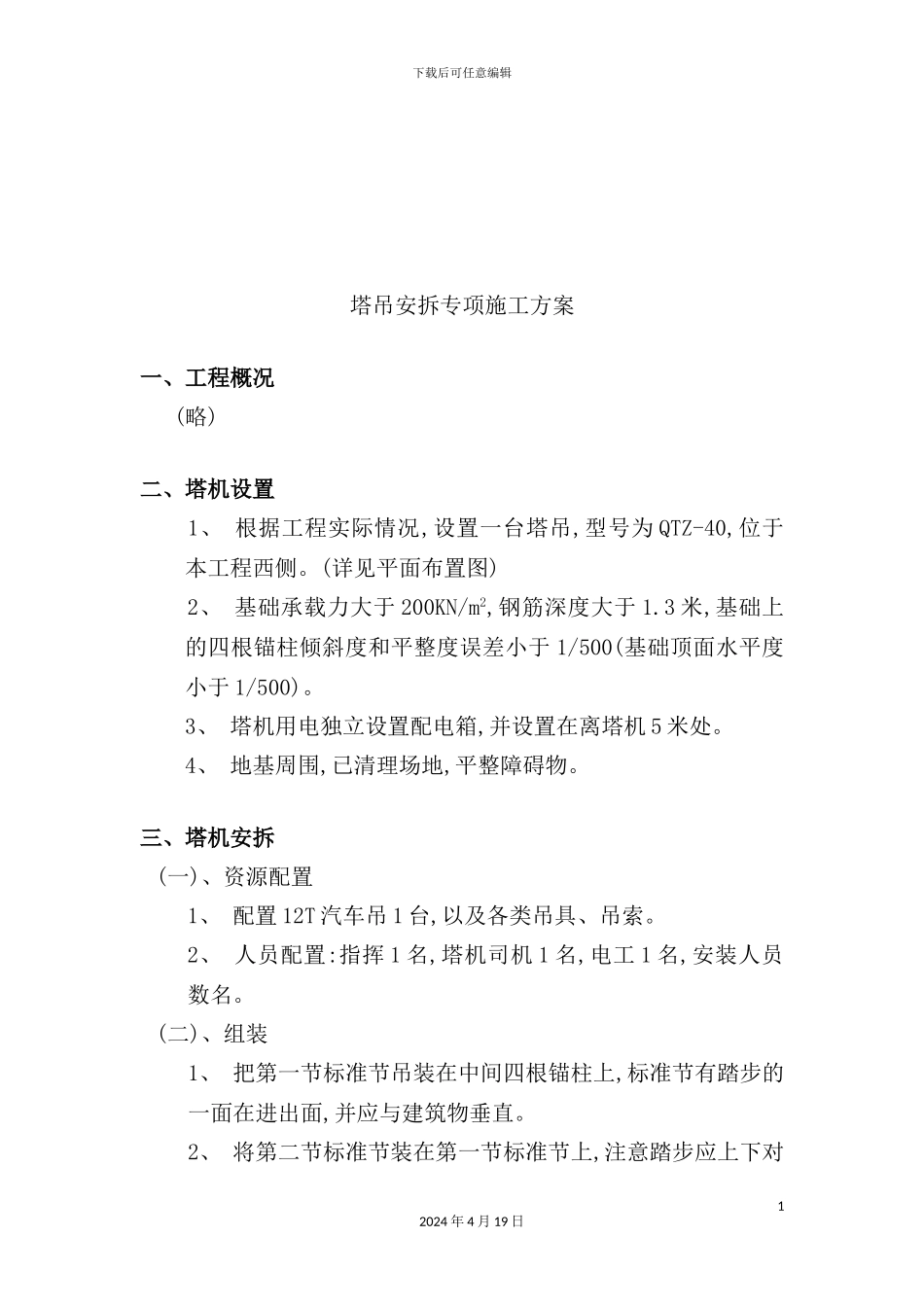

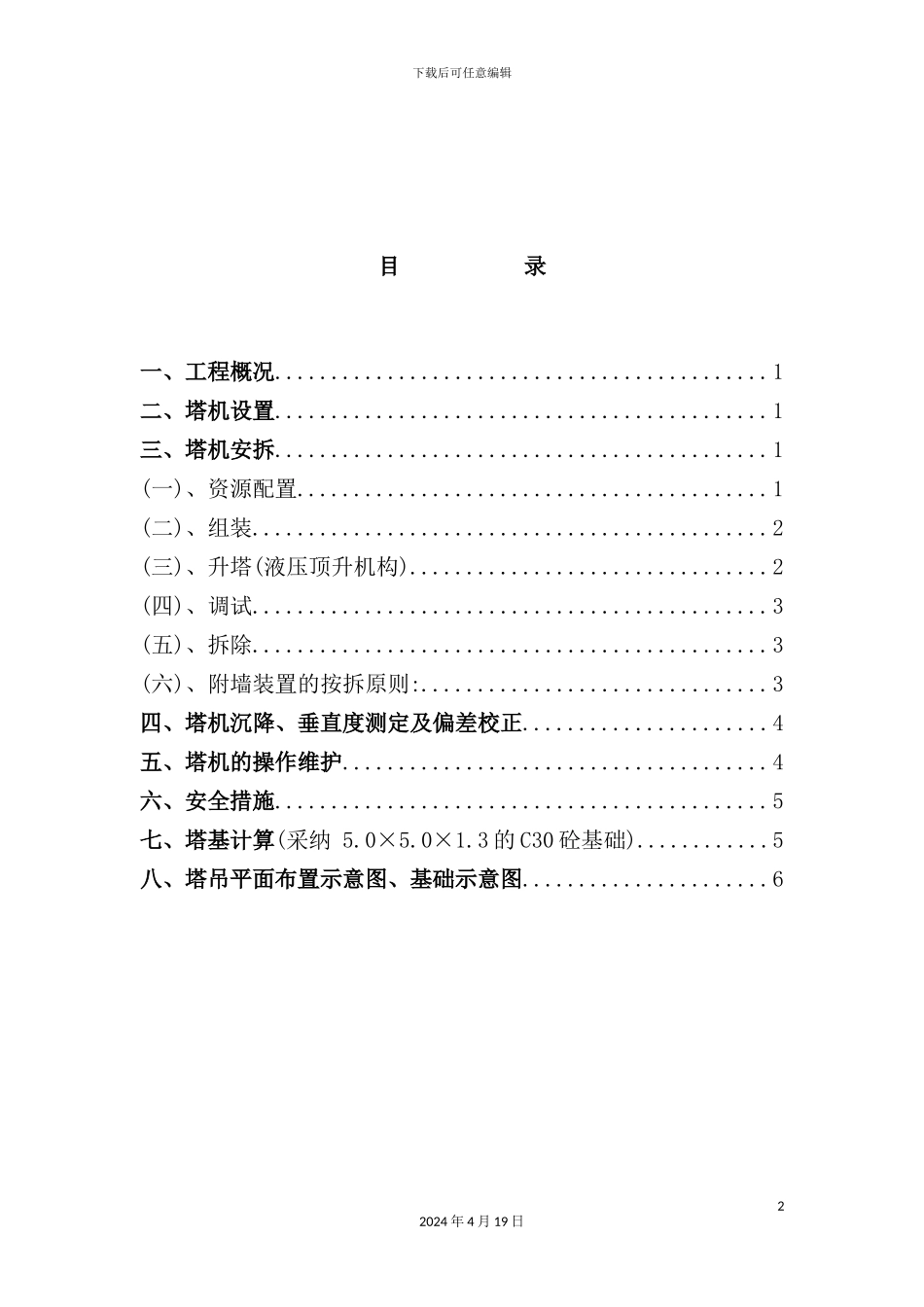

下载后可任意编辑塔吊安拆施工方案12024 年 4 月 19 日下载后可任意编辑目 录一、工程概况............................................1二、塔机设置............................................1三、塔机安拆............................................1(一)、资源配置..........................................1(二)、组装..............................................2(三)、升塔(液压顶升机构)................................2(四)、调试..............................................3(五)、拆除..............................................3(六)、附墙装置的按拆原则:...............................3四、塔机沉降、垂直度测定及偏差校正......................4五、塔机的操作维护......................................4六、安全措施............................................5七、塔基计算(采纳 5.0×5.0×1.3 的 C30 砼基础)............5八、塔吊平面布置示意图、基础示意图......................622024 年 4 月 19 日下载后可任意编辑塔吊安拆专项施工方案一、工程概况 (略)二、塔机设置 1、 根据工程实际情况,设置一台塔吊,型号为 QTZ-40,位于本工程西侧。(详见平面布置图) 2、 基础承载力大于 200KN/m2,钢筋深度大于 1.3 米,基础上的四根锚柱倾斜度和平整度误差小于 1/500(基础顶面水平度小于 1/500)。 3、 塔机用电独立设置配电箱,并设置在离塔机 5 米处。 4、 地基周围,已清理场地,平整障碍物。三、塔机安拆(一)、资源配置1、 配置 12T 汽车吊 1 台,以及各类吊具、吊索。2、 人员配置:指挥 1 名,塔机司机 1 名,电工 1 名,安装人员数名。(二)、组装1、 把第一节标准节吊装在中间四根锚柱上,标准节有踏步的一面在进出面,并应与建筑物垂直。2、 将第二节标准节装在第一节标准节上,注意踏步应上下对12024 年 4 月 19 日下载后可任意编辑准。3、 组装套架,套架上有油缸的面应对准标准节上有踏步的面,并架套上的爬爪搁在基础节最下面的一个踏步上。4、 组装上、下支座、回转机构、回转支承、平台等成为一体,然后整体安装在套架上,并连接牢固。5、 安装塔帽,用销轴与上支座连接,塔帽的倾斜面与吊臂在同一侧。6、 吊装平衡臂,用销轴与上支座连接,吊一块 2T 的配重设于从平稳臂尾部往前数的第三位置上。7、 吊装司机室,接通电源。8、 在地面拼装起...
