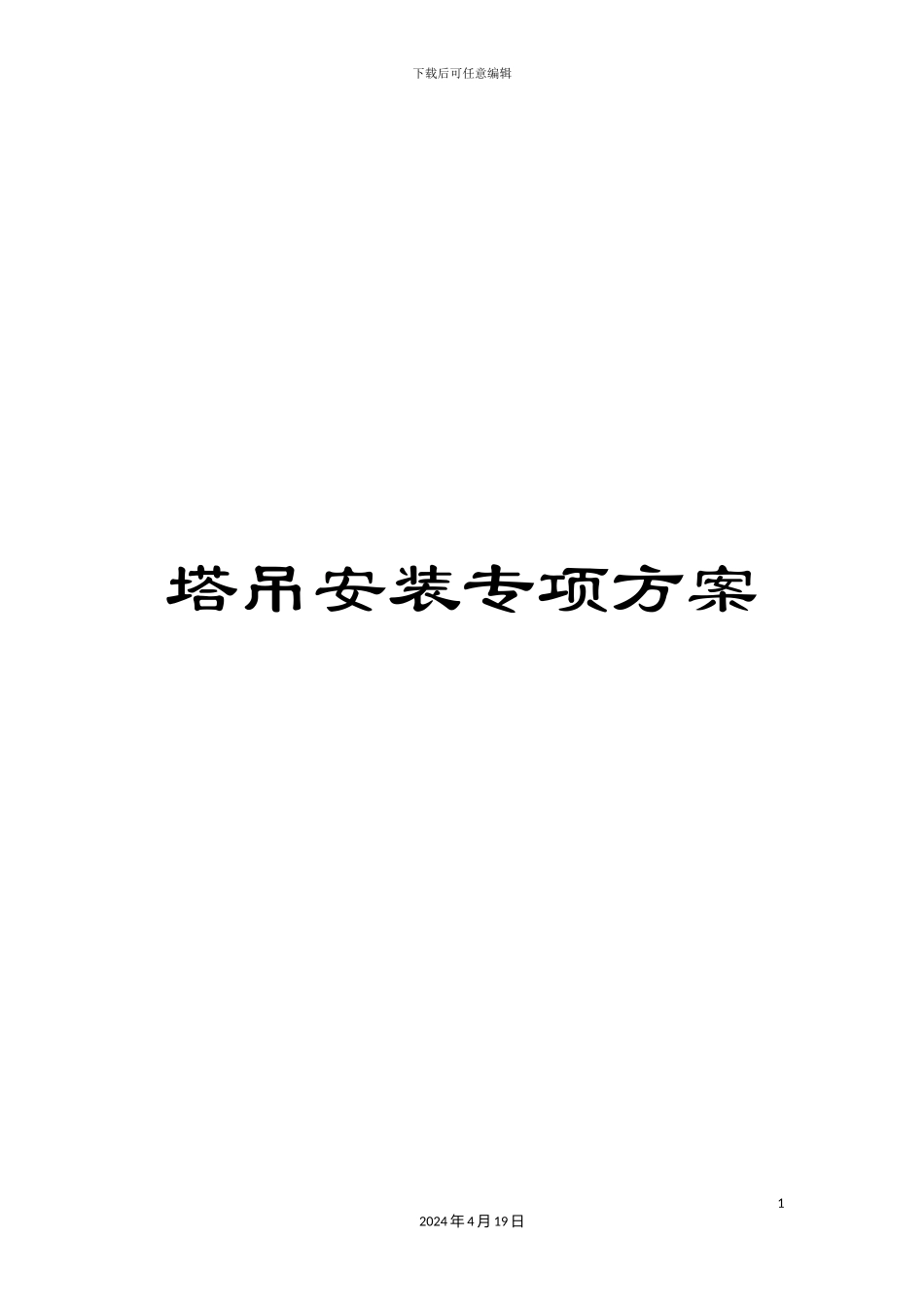

塔吊安装专项方案VIP专享

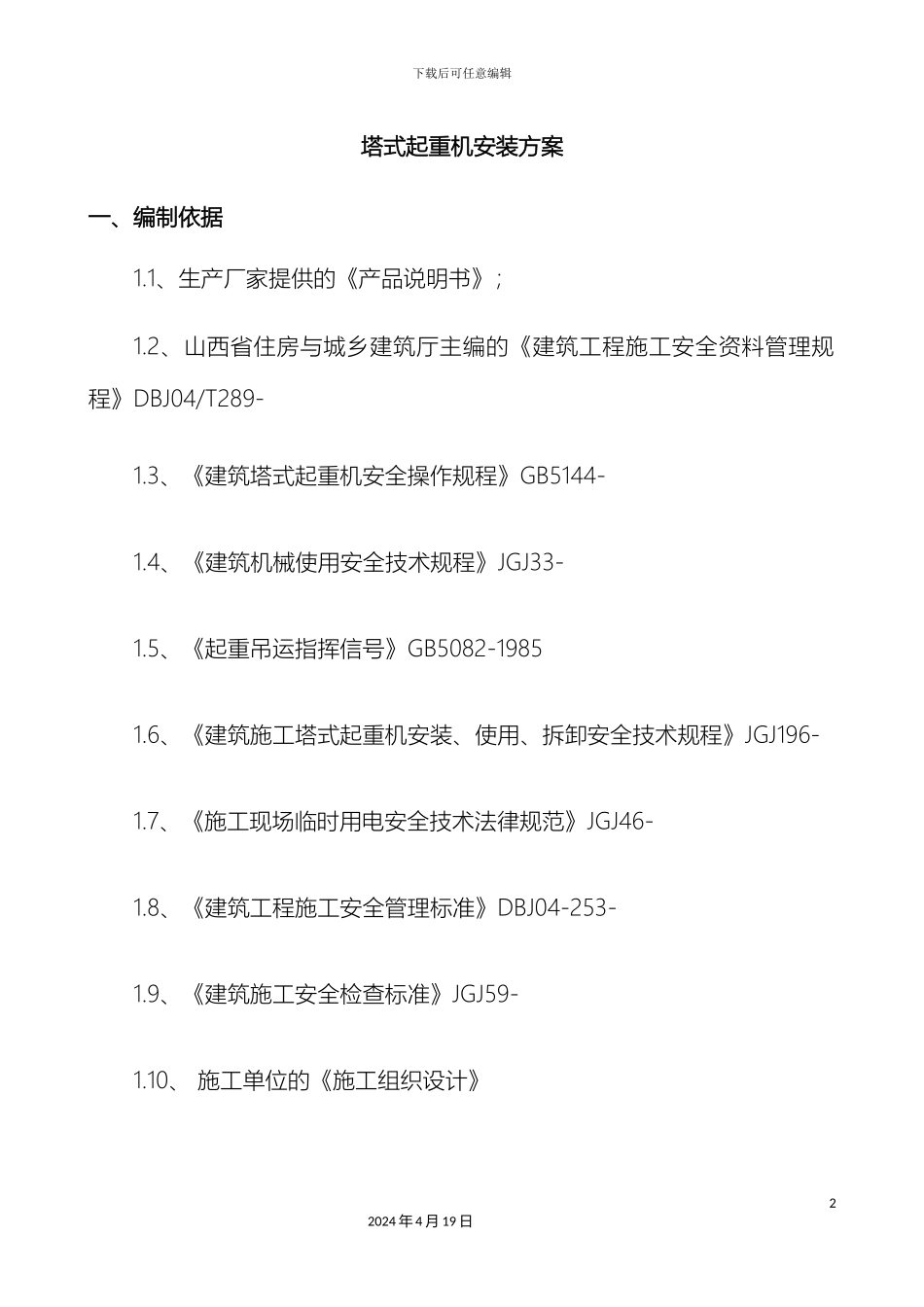

下载后可任意编辑塔吊安装专项方案12024 年 4 月 19 日下载后可任意编辑塔式起重机安装方案一、编制依据1.1、生产厂家提供的《产品说明书》；1.2、山西省住房与城乡建筑厅主编的《建筑工程施工安全资料管理规程》DBJ04/T289- 1.3、《建筑塔式起重机安全操作规程》GB5144- 1.4、《建筑机械使用安全技术规程》JGJ33- 1.5、《起重吊运指挥信号》GB5082-19851.6、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196- 1.7、《施工现场临时用电安全技术法律规范》JGJ46- 1.8、《建筑工程施工安全管理标准》DBJ04-253- 1.9、《建筑施工安全检查标准》JGJ59- 1.10、 施工单位的《施工组织设计》22024 年 4 月 19 日下载后可任意编辑二、工程概况2.1、建筑设计概况本工程北斗服务大厦位于山西省晋中市榆次区文华街以南，龙湖大街以北。为一类高层建筑，建筑面积共计 40847.71㎡，平面呈倒 L 形布置。由高层塔楼及裙房两部分组成，高层塔楼地下一层，地上十六层（局部十七层），东西轴线长 45.0 米，南北轴线宽 33.6 米，建筑高度 65.45m，占地面积 1608.42㎡。地下一层，地下层高 5.10 米，地下建筑面积 1608.42㎡；裙房地上四层，东西轴线长 78.0 米，南北轴线宽 54.9 米，建筑高度 18.65m，占地面积 3150.00㎡。2.2、结构设计概况高层塔楼结构型式为框架-剪力墙结构。建筑结构安全等级为二级，抗震设防烈度为 8 度。裙房结构型式为框架，建筑结构安全等级为二级，抗震32024 年 4 月 19 日下载后可任意编辑设防烈度为 8 度。三、塔吊平面布置图及基础设置3.1、塔吊布置详见附图3.2、参照施工现场的实际情况，已确定使用的 C5013 塔式起重机由山西省工程机械厂制造，本塔机为水平臂架，小车行走变幅，上旋转自升式塔式起重机，其最大臂长 50 米，最大起重量为 6T，最小起重量为 1.3T，适用于中高层建筑施工。该工程裙楼要求设备使用高度为 40m，高层塔楼高度为90m。3.3、塔吊基础设置3.3.1、塔吊基础由北斗服务大厦项目部组织施工，由我公司负责提供基础设计图，基础浇筑时间为 4 月 7 日，地基承载力不小于 0.2Mpa，基础尺寸为 5*5*1.35m，砼强度等级为 C30,内配20、14 钢筋，地脚螺丝采纳42024 年 4 月 19 日下载后可任意编辑M36，每个塔基共计 20 根。塔基施工完毕后，砼强度达到设计值得 80%，方可进行塔机安装作业，安装前应进行基础地面调平，基础接地电阻测试。3.3...
