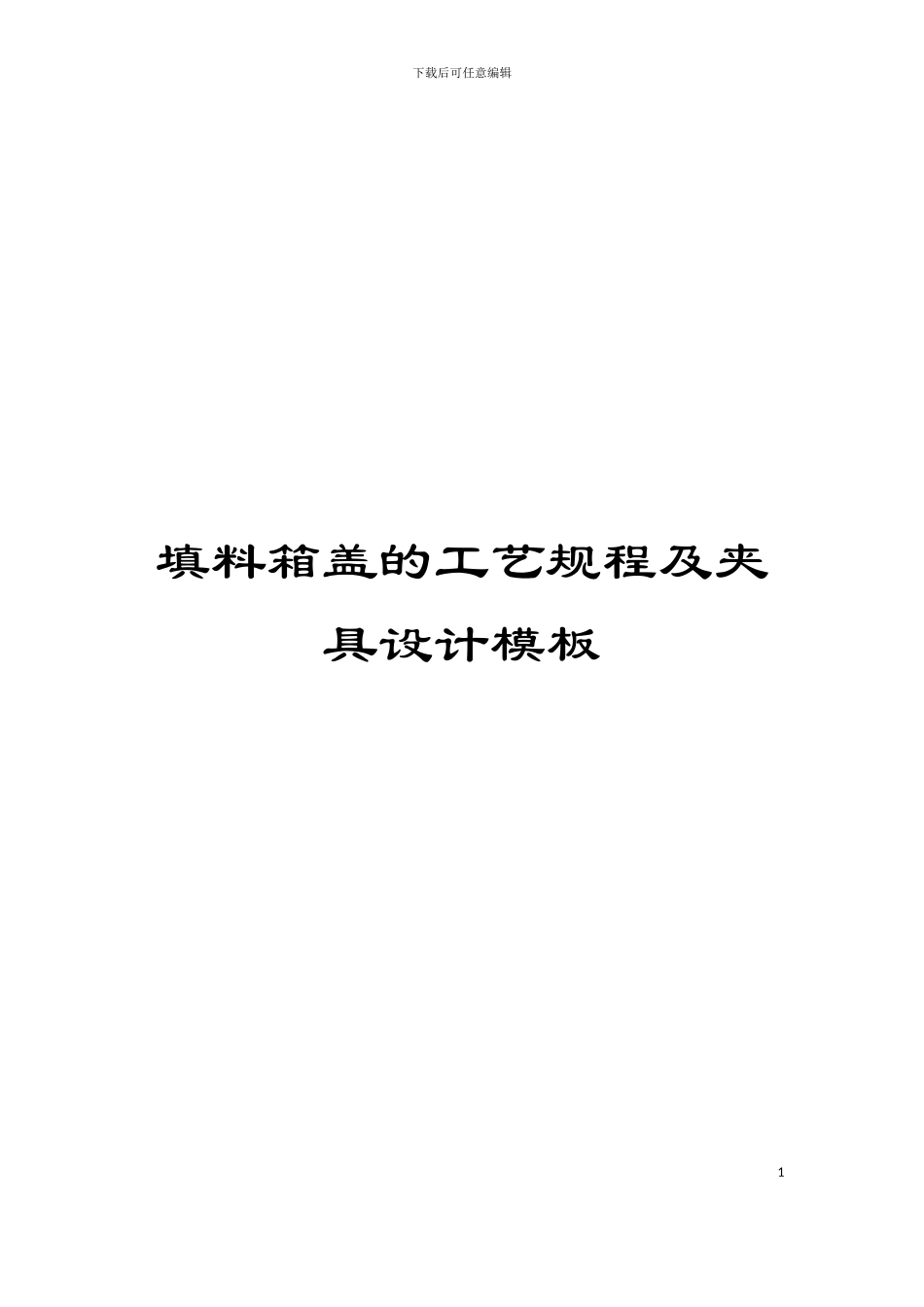

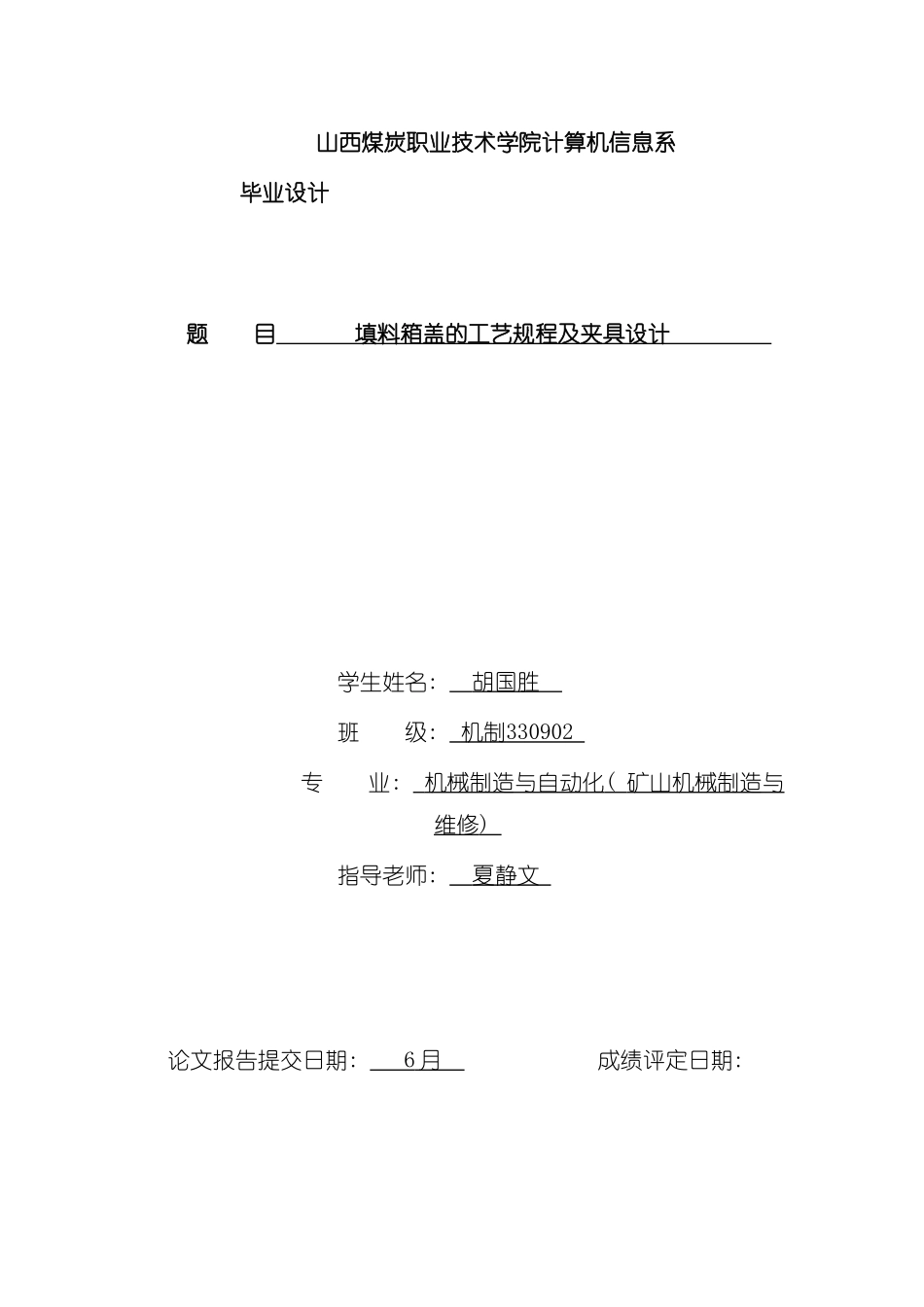

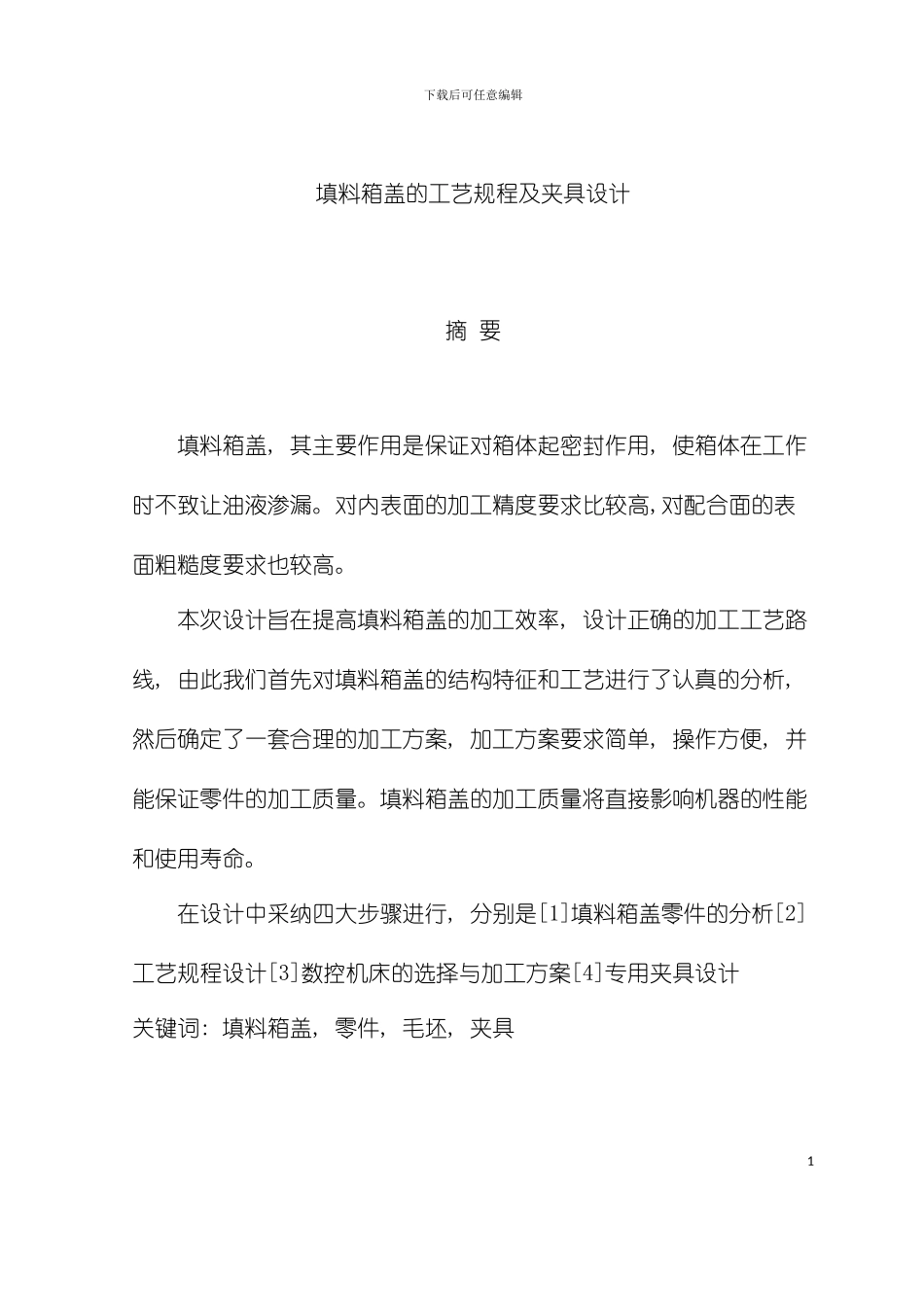

下载后可任意编辑填料箱盖的工艺规程及夹具设计模板1山西煤炭职业技术学院计算机信息系毕业设计题 目 填料箱盖的工艺规程及夹具设计 学生姓名: 胡国胜 班 级: 机制 330902 专 业: 机械制造与自动化 ( 矿山机械制造与 维修 ) 指导老师: 夏静文 论文报告提交日期: 6 月 成绩评定日期: 下载后可任意编辑填料箱盖的工艺规程及夹具设计摘 要填料箱盖, 其主要作用是保证对箱体起密封作用, 使箱体在工作时不致让油液渗漏。对内表面的加工精度要求比较高,对配合面的表面粗糙度要求也较高。本次设计旨在提高填料箱盖的加工效率, 设计正确的加工工艺路线, 由此我们首先对填料箱盖的结构特征和工艺进行了认真的分析, 然后确定了一套合理的加工方案, 加工方案要求简单, 操作方便, 并能保证零件的加工质量。填料箱盖的加工质量将直接影响机器的性能和使用寿命。在设计中采纳四大步骤进行, 分别是[1]填料箱盖零件的分析[2]工艺规程设计[3]数控机床的选择与加工方案[4]专用夹具设计关键词: 填料箱盖, 零件, 毛坯, 夹具1下载后可任意编辑目 录第一章 填料箱盖零件的分析.................................41.1 零件的作用...........................................41.2 填料箱盖的技术要求分析...............................51.3 本章小结............................................5第二章 工艺规程设计.......................................62.1 零件机械加工工艺规程的制定..........................62.2 箱体零件的材料、 毛坯和热处理......................122.3 基准面的选择.......................................122.4 制订工艺路线.......................................132.5 机械加工余量、 工序尺寸及毛坯尺寸的确定............172.6 本章小结...........................................18第三章 机床的选择与加工方案..............................193.1 选择机床...........................................193.2 选择夹具...........................................212下载后可任意编辑3.3 选择刀具...........................................213.4 确定工序尺寸........................................223.5 确定切削用量.......................................233.6 本章小结............................................33第四章 专用夹具设计..........
