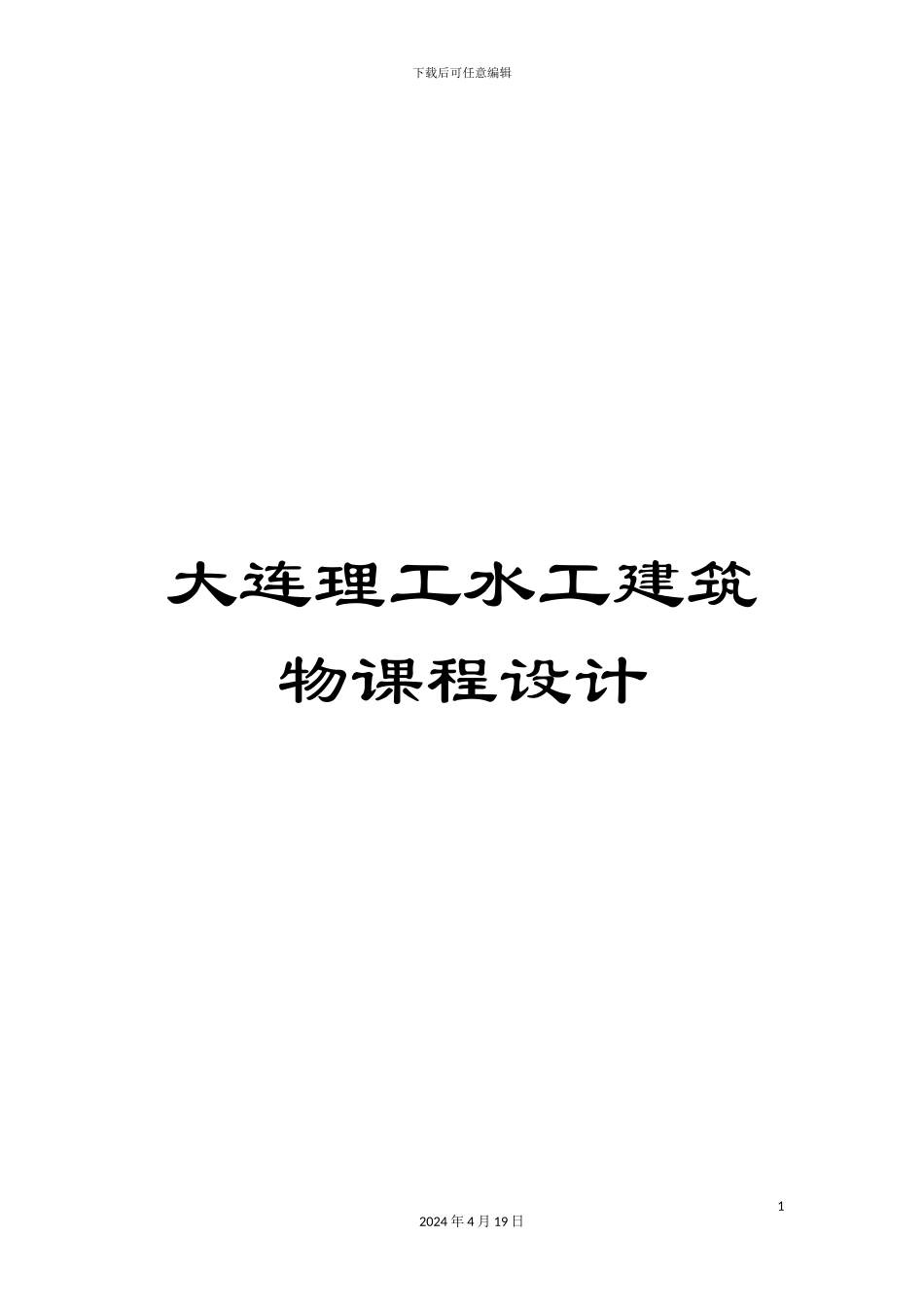

大连理工水工建筑物课程设计

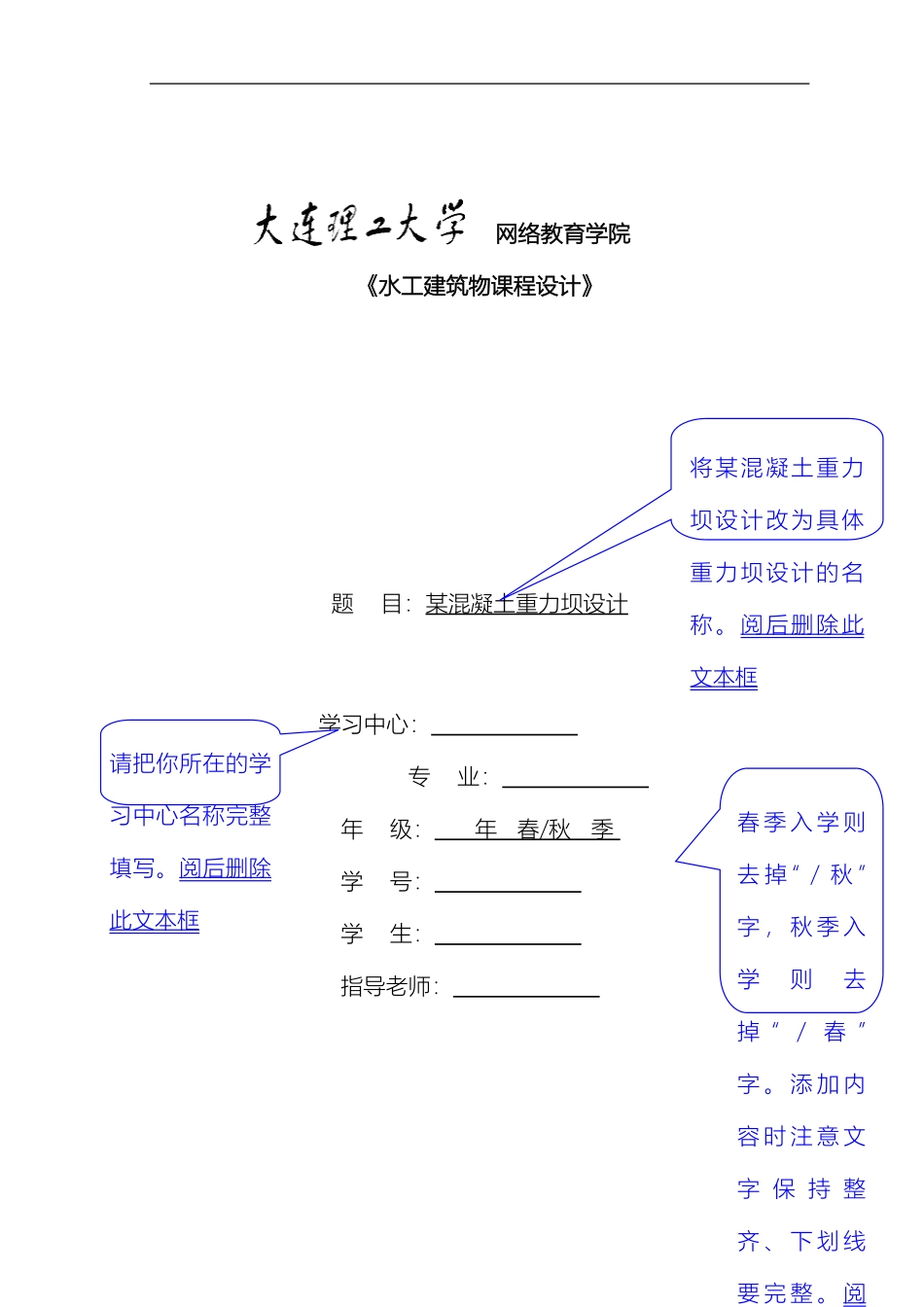

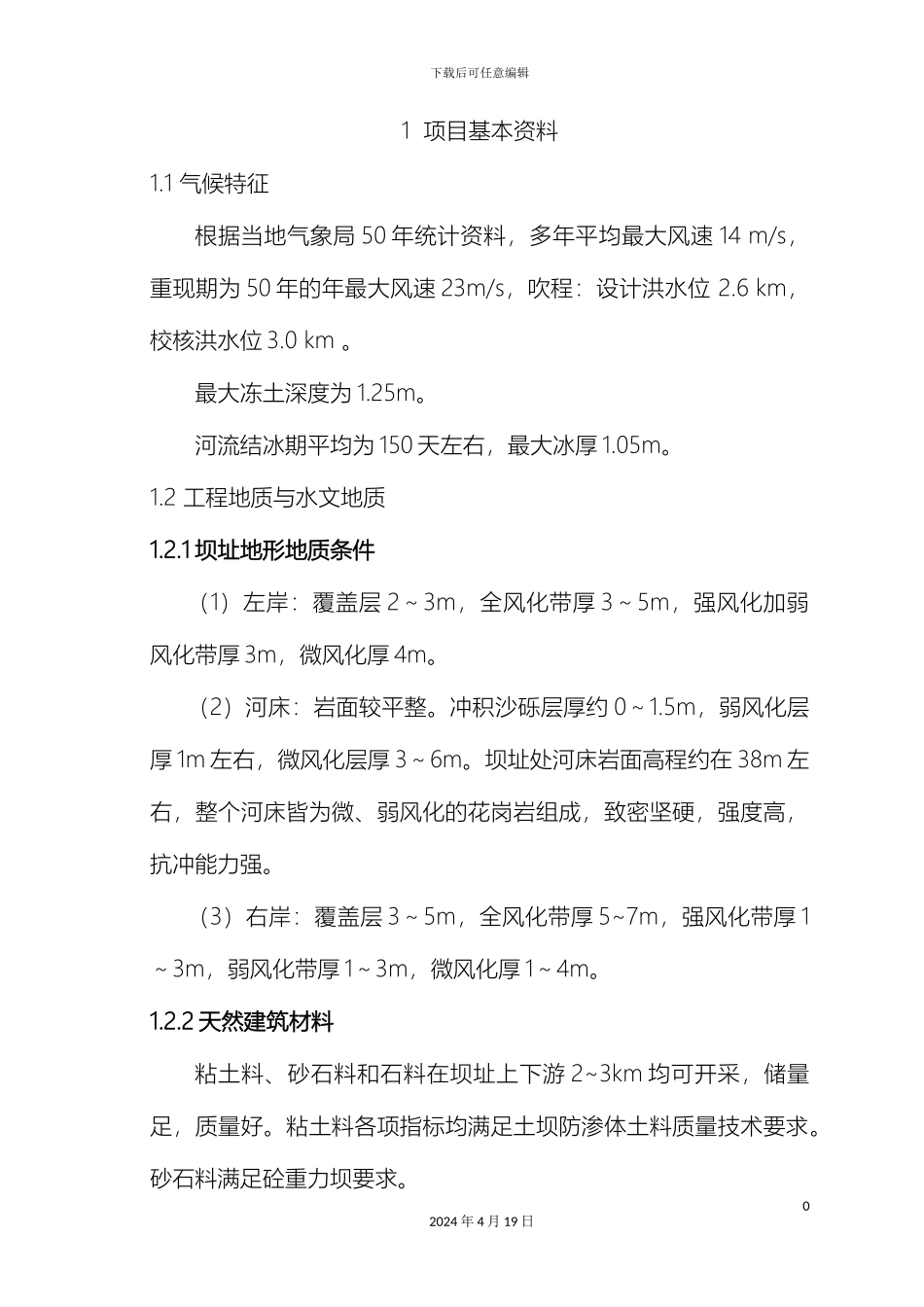

下载后可任意编辑大连理工水工建筑物课程设计12024 年 4 月 19 日 网络教育学院《水工建筑物课程设计》 题 目：某混凝土重力坝设计学习中心： 专 业： 年 级： 年 春 / 秋 季 学 号： 学 生： 指导老师： 春 季 入 学 则去 掉 “ / 秋 ” 字 ， 秋 季 入学则去掉 “ / 春 ” 字 。 添 加 内容 时 注 意 文字 保 持 整齐 、 下 划 线要 完 整 。 阅后 删 除 此 文本框。请把你所在的学习中心名称完整填写。阅后删除此文本框将某混凝土重力坝设计改为具体重力坝设计的名称。阅后删除此文本框下载后可任意编辑1 项目基本资料1.1 气候特征根据当地气象局 50 年统计资料，多年平均最大风速 14 m/s，重现期为 50 年的年最大风速 23m/s，吹程：设计洪水位 2.6 km，校核洪水位 3.0 km 。最大冻土深度为 1.25m。河流结冰期平均为 150 天左右，最大冰厚 1.05m。1.2 工程地质与水文地质1.2.1 坝址地形地质条件（1）左岸：覆盖层 2～3m，全风化带厚 3～5m，强风化加弱风化带厚 3m，微风化厚 4m。（2）河床：岩面较平整。冲积沙砾层厚约 0～1.5m，弱风化层厚 1m 左右，微风化层厚 3～6m。坝址处河床岩面高程约在 38m 左右，整个河床皆为微、弱风化的花岗岩组成，致密坚硬，强度高，抗冲能力强。（3）右岸：覆盖层 3～5m，全风化带厚 5~7m，强风化带厚 1～3m，弱风化带厚 1～3m，微风化厚 1～4m。1.2.2 天然建筑材料粘土料、砂石料和石料在坝址上下游 2~3km 均可开采，储量足，质量好。粘土料各项指标均满足土坝防渗体土料质量技术要求。砂石料满足砼重力坝要求。02024 年 4 月 19 日下载后可任意编辑1.2.3 水库水位及规模① 死水位：初步确定死库容 0.30 亿 m3，死水位 51m。② 正常蓄水位： 80.0m。注：本次课程设计的荷载作用只需考虑坝体自重、静水压力、浪压力以及扬压力。表一状况坝底高程(m)坝顶高程(m)上游水位(m)下游水位(m)上游坡率下游坡率设计情况31 84.982.5045.5001∶0.8校核情况3184.984.7246.4501∶0.8本设计仅分析基本组合(2)及特别组合(1)两种情况：基本组合(2)为设计洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。特别组合(1)为校核洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。1.3 大坝设计概况1.3.1 工程等级本水库死库容 0.3 亿 m3，最大库容未知，估算约为 5 亿...
