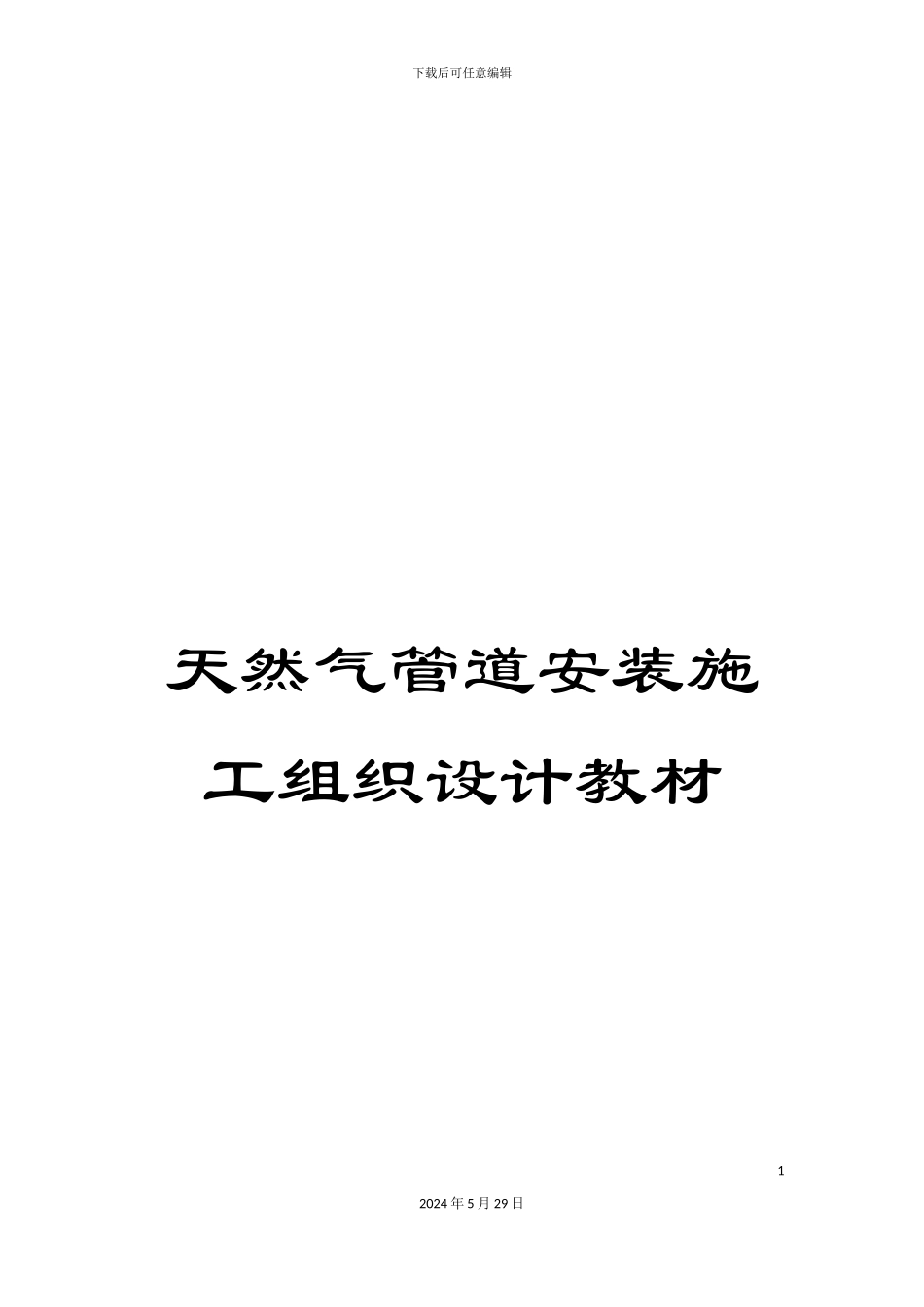

天然气管道安装施工组织设计教材

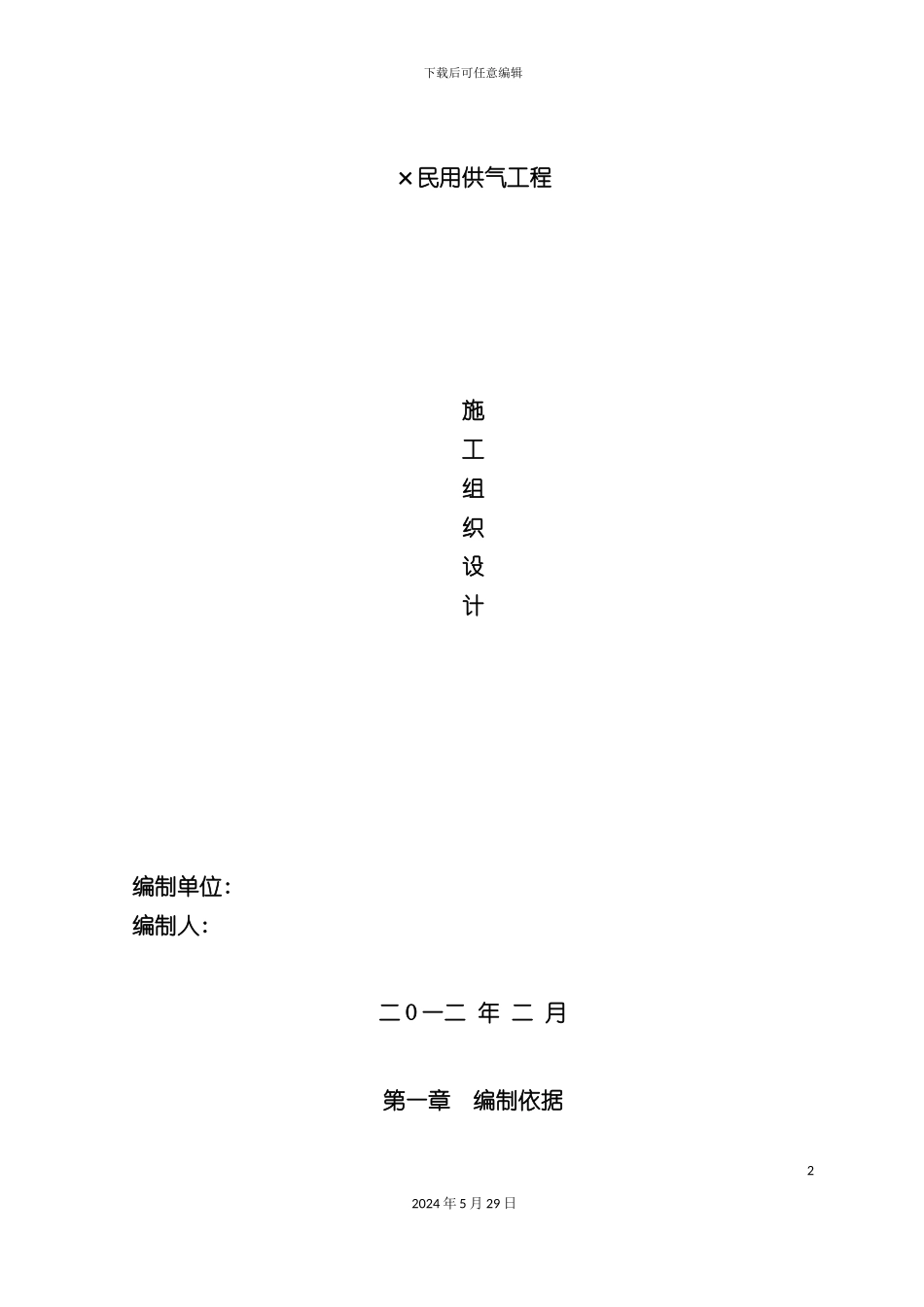

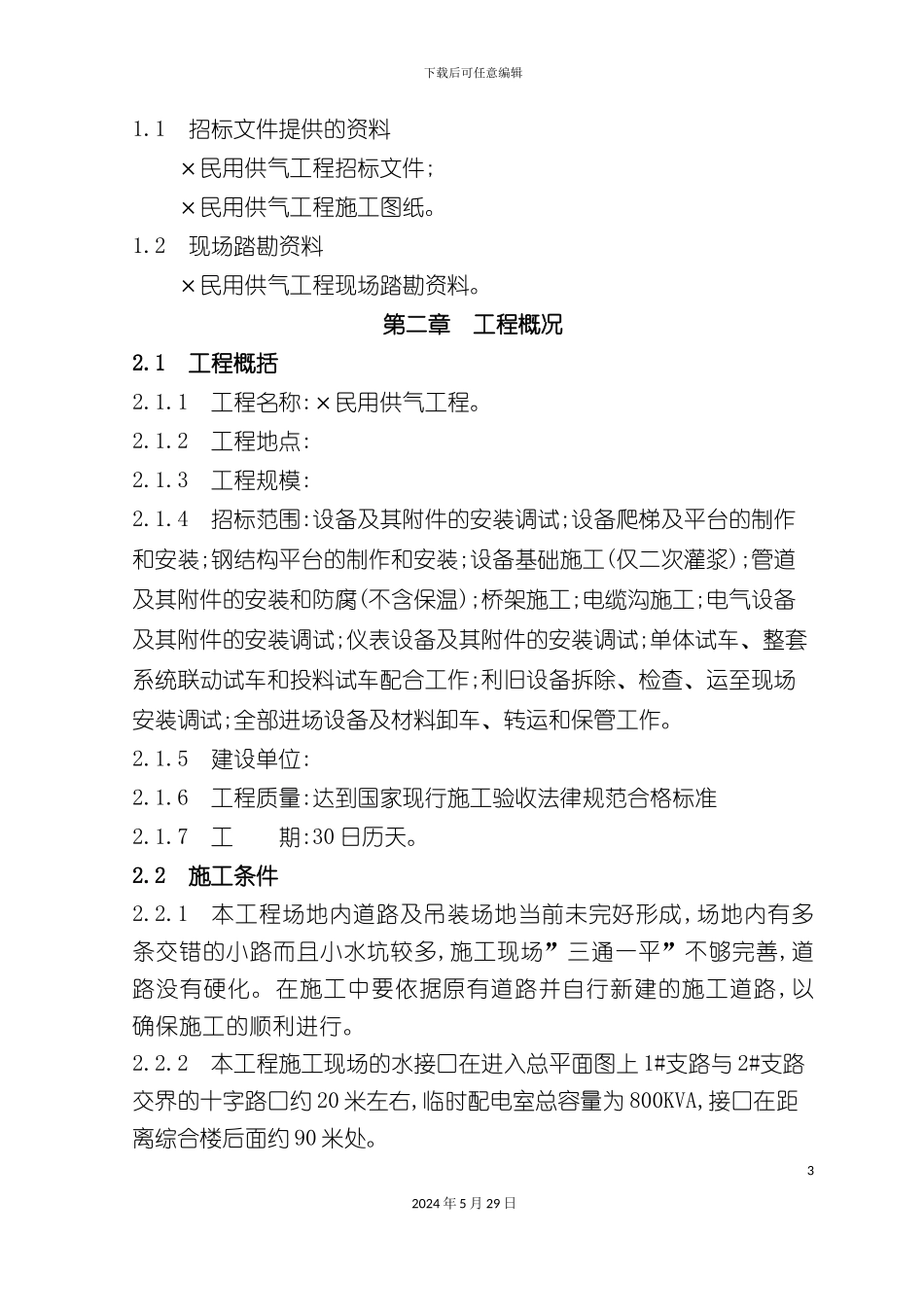

下载后可任意编辑天然气管道安装施工组织设计教材12024 年 5 月 29 日下载后可任意编辑×民用供气工程施工组织设计编制单位:编制人:二 O 一二 年 二 月第一章 编制依据22024 年 5 月 29 日下载后可任意编辑1.1 招标文件提供的资料×民用供气工程招标文件;×民用供气工程施工图纸。1.2 现场踏勘资料×民用供气工程现场踏勘资料。第二章 工程概况2.1 工程概括2.1.1 工程名称:×民用供气工程。2.1.2 工程地点:2.1.3 工程规模:2.1.4 招标范围:设备及其附件的安装调试;设备爬梯及平台的制作和安装;钢结构平台的制作和安装;设备基础施工(仅二次灌浆);管道及其附件的安装和防腐(不含保温);桥架施工;电缆沟施工;电气设备及其附件的安装调试;仪表设备及其附件的安装调试;单体试车、整套系统联动试车和投料试车配合工作;利旧设备拆除、检查、运至现场安装调试;全部进场设备及材料卸车、转运和保管工作。2.1.5 建设单位:2.1.6 工程质量:达到国家现行施工验收法律规范合格标准2.1.7 工 期:30 日历天。2.2 施工条件2.2.1 本工程场地内道路及吊装场地当前未完好形成,场地内有多条交错的小路而且小水坑较多,施工现场”三通一平”不够完善,道路没有硬化。在施工中要依据原有道路并自行新建的施工道路,以确保施工的顺利进行。2.2.2 本工程施工现场的水接口在进入总平面图上 1#支路与 2#支路交界的十字路口约 20 米左右,临时配电室总容量为 800KVA,接口在距离综合楼后面约 90 米处。32024 年 5 月 29 日下载后可任意编辑2.2.3 本工程施工用水、电由化工园区统一调配。第三章 采纳施工标准3.1 现行的标准法律规范<建筑设计防火法律规范> GB50016- <建筑地基基础工程施工质量验收法律规范> GB50202－ <工业企业设计卫生标准> GBZ1- <建筑物防雷设计法律规范> GB50057-94( )<工业金属管道设计法律规范> GB 50316－ <工业设备及管道绝热工程施工及验收法律规范> GBJ 126－1989<化工装置设备布置设计规定> HG/T20546－1992<管架标准图> HG/T21629－1999<现场设备、工业管道焊接工程施工及验收法律规范> GB50236－98<工业金属管道工程施工及验收法律规范> GB50235-1997<输送流体用无缝钢管> GB/T8163-1999<流体输送用不锈钢无缝钢管> GB/T14976- <现场设备、工业管道焊接工程施工及验收法律规范> GB50236-1998 42024 年 5 月 29 日下载后可任意编辑<圆筒形钢制焊接贮罐施工及验收法律规范> HGJ...
