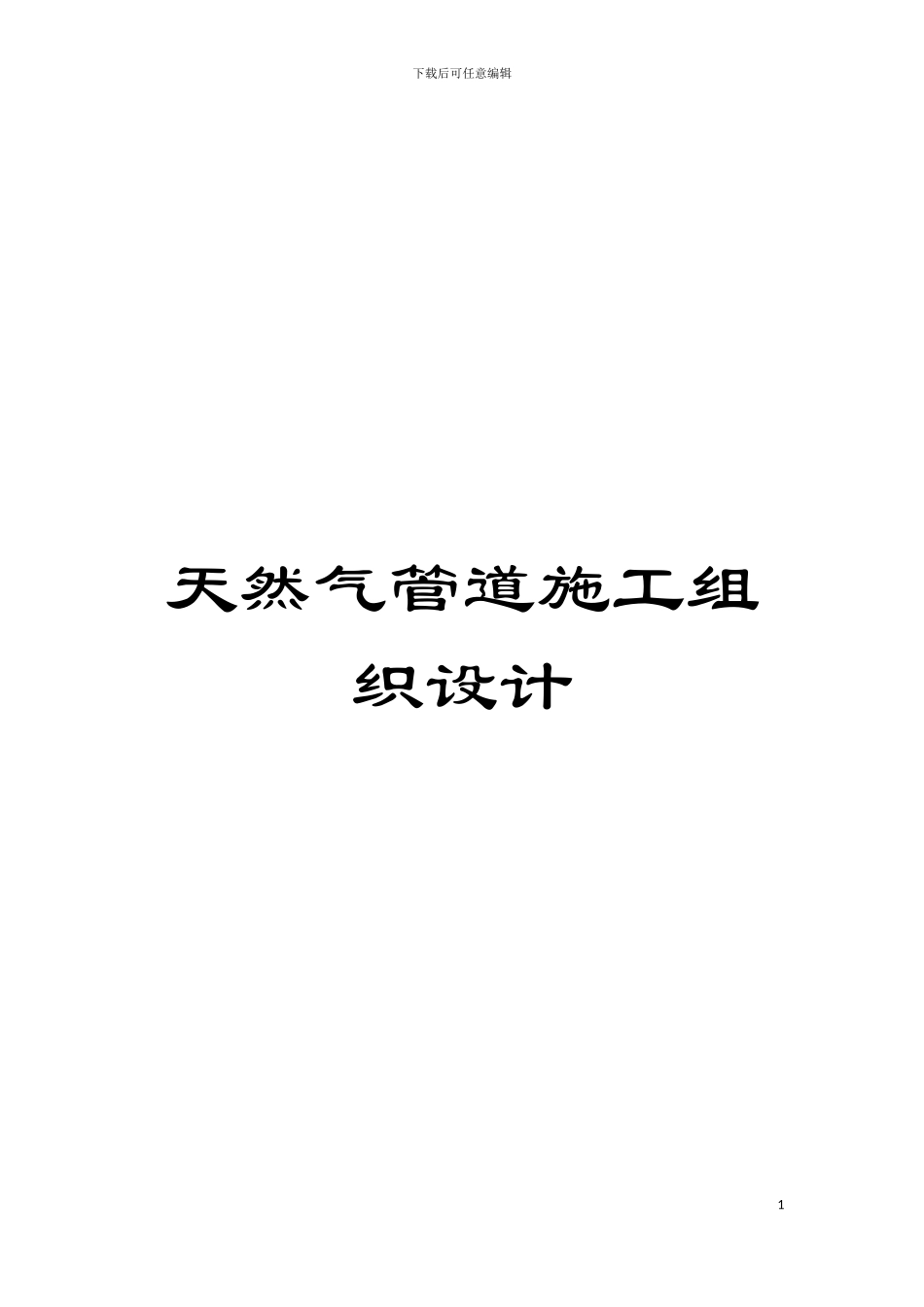

天然气管道施工组织设计模板

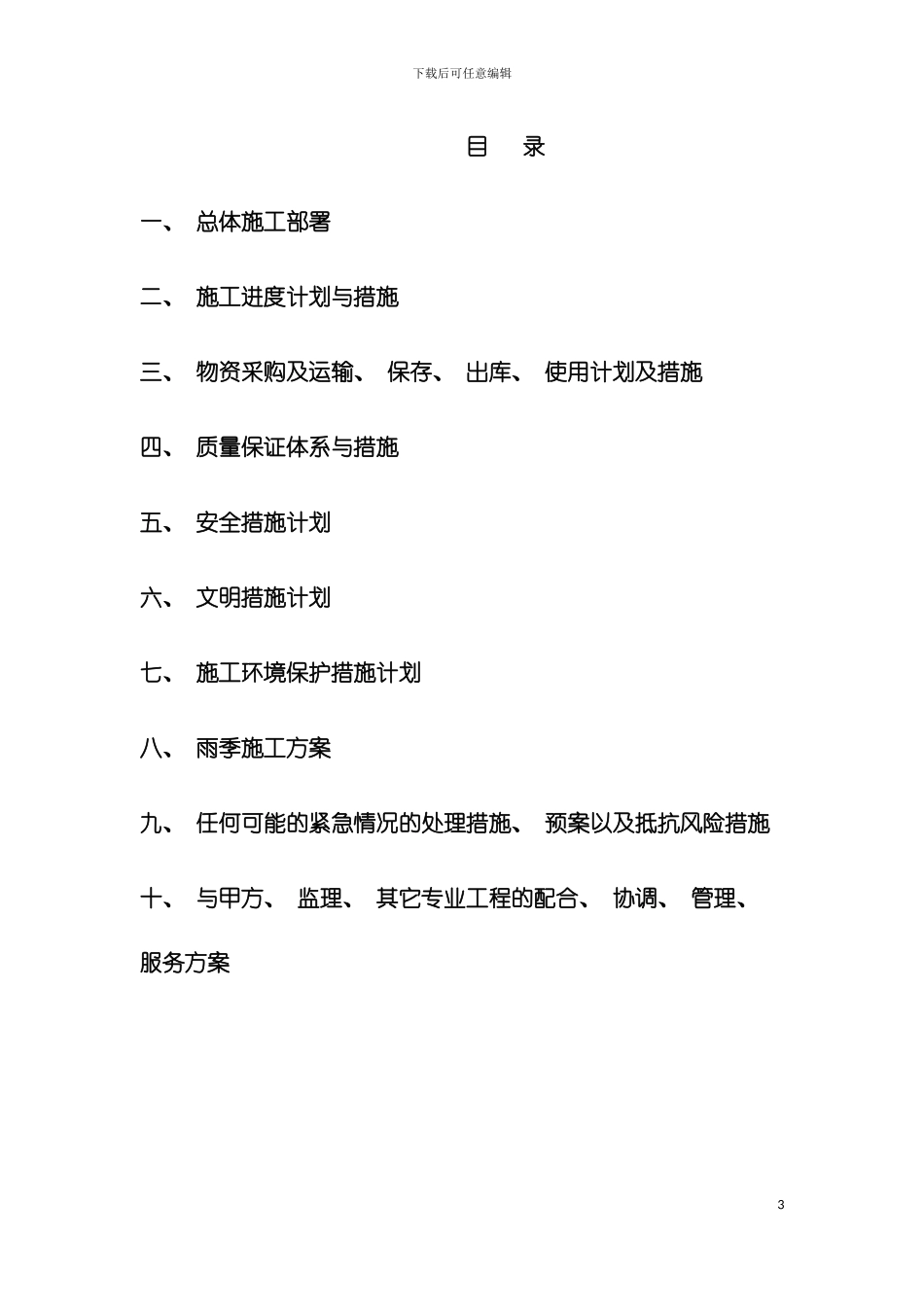

下载后可任意编辑天然气管道施工组织设计1下载后可任意编辑施工组织设计2下载后可任意编辑 目 录一、 总体施工部署二、 施工进度计划与措施三、 物资采购及运输、 保存、 出库、 使用计划及措施四、 质量保证体系与措施五、 安全措施计划六、 文明措施计划七、 施工环境保护措施计划八、 雨季施工方案九、 任何可能的紧急情况的处理措施、 预案以及抵抗风险措施十、 与甲方、 监理、 其它专业工程的配合、 协调、 管理、 服务方案3下载后可任意编辑一、 总体施工部署1.1 工程概况 西气东输三线中卫-靖边联络线工程( 以下简称”西三线中靖线”) 是西气东输三线中段工程的联络线工程, 是西气东输系统与陕京线系统的重要联络通道, 主要功能定位为向陕京四线连续供气。本工程起于宁夏回族自治区中卫市常乐镇中卫联络压气站, 止于陕西省靖边县的靖 边联络站, 线路长度 376.58km, 途经宁夏、 陕西 2 省( 自治区) 共 6 个县区。总体宏观走向与西气东4下载后可任意编辑输二线中卫-靖边联络线( 以下简称西二线中靖线) 并行自西向东敷设, 局部与西二线中靖线分离。本工程设计输气能力 300×108Nm3/a( 8571×104Nm3/d) , 设计压力 12MPa, 管径 1219mm。1.1.1 编制依据1.1.1.1 招标文件 招标编号: 川庆工程招字 -2-002 号的招标文件。1.1.1.2 施工图 中靖线输气管道线路工程第一标段工程施工图纸1.1.1.3 执行标准及法律规范( 1) 《城镇燃气输配工程施工及验收法律规范》( CJJ33- ) ( 2) 《涂装前钢材表面锈蚀等级和除锈等级》( GB8923) ( 3) 《现场设备、 工业管道焊接工程施工及验收法律规范》( GB50236-98) 1.2 难点和关键点描述1.2.1 施工排水措施5下载后可任意编辑1.2.1.1 沿施工沟槽两侧设置排水沟, 沟深 0.3 米, 汇入集水坑由水泵就近排至排污井内。1.2.1.2 沟槽施工时, 遇有土方松动、 裂缝、 渗水等, 应及时加设固避支撑。1.2.1.3 对于水量较大、 对施工影响大的部位, 如管线临近河道施工或横穿河道施工时, 由于有地表径流, 需在管线穿过处作局部导流, 局部导流方案利用现状河槽一侧进行适当疏挖整形, 填筑草土围堰, 迎水面铺设高强膜布防渗, 待一侧施工完毕后再用同样方法进行另一侧管道的施工, 1.2.1.4 对地下水顶托严重区段, 采纳在管道两侧进行管井降水, 沿管道方向每 10 米设直径 50cm 的深井一个, 井内下无砂管滤水, 用 3 ＂ 泥 ...
