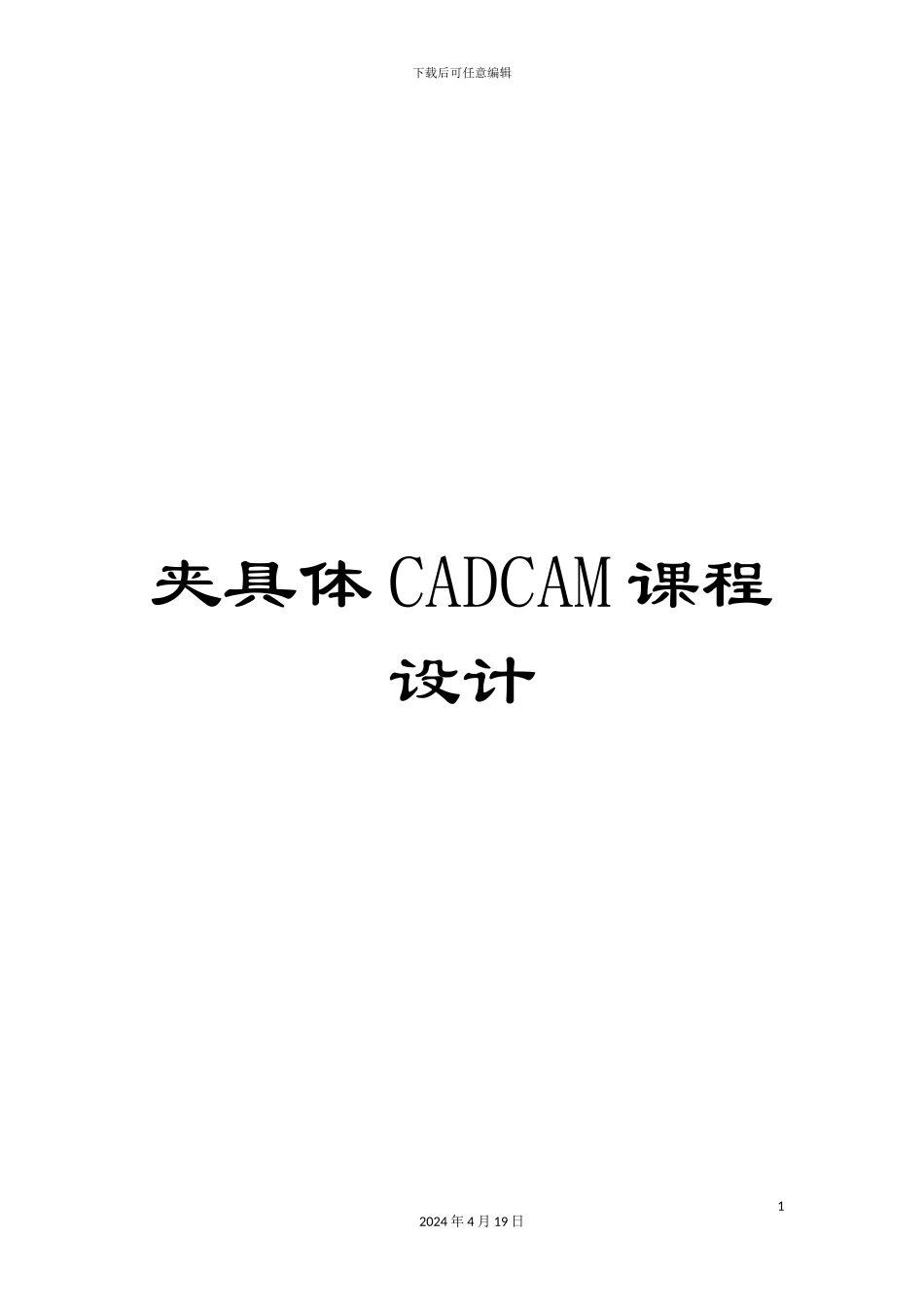

夹具体CADCAM课程设计

下载后可任意编辑夹具体 CADCAM 课程设计12024 年 4 月 19 日下载后可任意编辑 修德.敏学.笃行.拓新 CAD/CAM 课程设计 姓名：张志成 学院：继续教育学院 班级：11 级机电一体化 3+2 02024 年 4 月 19 日下载后可任意编辑学号： 35240107 设计：夹具体 12024 年 4 月 19 日下载后可任意编辑 目录第一章 设计任务书 2 第二章 建模及工艺加工第一节 建立毛坯 3 第一节 建立零件几何体 9 第二节 工艺加工 28 第三章设计心得与体会 39 第四章 参考资料 39 02024 年 4 月 19 日下载后可任意编辑第一章 设计任务书 CAD/CAM 课程设计要求1、设计包括 CAD 与 CAM 两大模块，重点在于 CAM。2、根据平面图建模，并对该零件上所有能够铣、钻的表面进行加工。说明书一份（包括封面、目录、设计任务书、正文、设计心得与体会、参考资料等七部分）注：正文应包括：零件的建模过程、毛坯的建模过程、零件工艺分析与编制的工艺过程、具体加工过程（每个操作的创立详细过程，要求说明各个参数是如何配置的、每个操作生成的刀轨）、车间工艺文档3、时间 预算一周时间完成， 11 月 9 日前交12024 年 4 月 19 日下载后可任意编辑22024 年 4 月 19 日下载后可任意编辑第二章 建模 第一节、建立毛坯 1.打开 UG NX6.0 在桌面上双击 NX6.0 的快捷按钮，或单击【开始】【程序】【UG NX6.0】【NX6.0】，进入 UG NX6.0 的初始化界面。 2.进入建模初始化界面 在 NX6.0 初始化界面点击新建弹出新建对话框“如下图”双击模型或单击模型及单击确定进入建模初始化界面。32024 年 4 月 19 日下载后可任意编辑3.进入草图建立草图 点击草图按钮，创立草图 默认【XC-YC】选项直接确定。开始绘制草图，在工具调理选择按钮，在矩形工具里有一下按钮。 选择其中按钮，在【XC-42024 年 4 月 19 日下载后可任意编辑YC】平面里点击中点 1 出发弹出文本框然后回车得到长度 110 宽度 50 的矩形。 点击偏置曲线按钮选择“单条曲线”距离 30 选择曲线“如下图”箭头所指 点击应用，52024 年 4 月 19 日下载后可任意编辑 在偏置“如下图”箭头所指曲线依次偏置 12.5,37.5 应用。 点击快速修剪按钮 选取“如下图”中箭头前红色曲线标示的曲线点击应用，（注：修剪前删除偏置时的约束）62024 年 4 月 19 日下载后可任意编辑 点击工具栏中 “如下图”箭头所指交...
