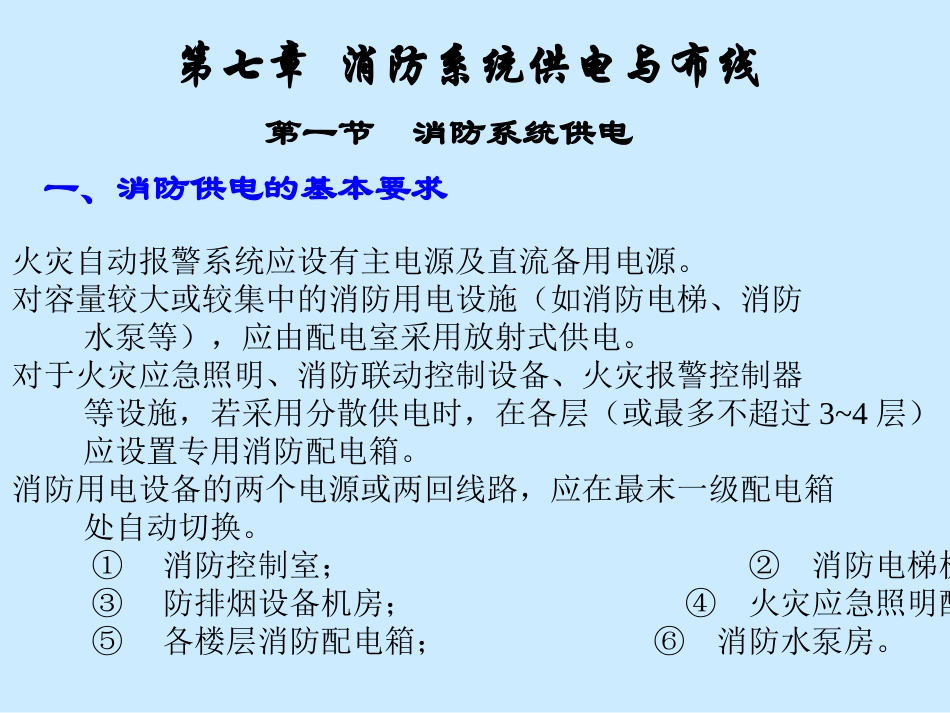

第一节消防系统供电一、消防供电的基本要求第七章消防系统供电与布线（1）火灾自动报警系统应设有主电源及直流备用电源。（2）对容量较大或较集中的消防用电设施（如消防电梯、消防水泵等），应由配电室采用放射式供电。（3）对于火灾应急照明、消防联动控制设备、火灾报警控制器等设施，若采用分散供电时，在各层（或最多不超过3~4层）应设置专用消防配电箱。（4）消防用电设备的两个电源或两回线路，应在最末一级配电箱处自动切换。①消防控制室；②消防电梯机房；③防排烟设备机房；④火灾应急照明配电箱；⑤各楼层消防配电箱；⑥消防水泵房。（6）消防联动控制装置的控制电源应采用直流24V。（7）消防用电设备的电源不应装设漏电保护。（8）消防用电的自备应急发电设备，应设有自动起动装置，并能在30s内供电，当由市电转换到柴油发电机电源时，自动装置应执行先停后送程序，并应保证一定的时间间隔。在接到“市电恢复”信号后，也应延时一定时间，再进行柴油发电机对市电的切换。（9）消防用电设备的供电要求不能保证时，应设置EPS应急电源系统。（10）火灾自动报警中的显示设备、消防通讯设备、计算机管理系统、火灾广播等的交流电源应由UPS装置供电。其容量应按火灾报警器在监视状态下工作8h，整个系统按最大负载条件启动受控设备，并工作30min来计算。二、消防供电系统形式规范规定：一类高层建筑应按一级负荷要求供电.二类高层建筑应按二级负荷要求供电.1．一级消防负荷的供电要求由两个电源供电，两个电源的要求应符合下列条件之一，。（1）两个电源无联系。（2）两个电源间有联系，但符合下列各要求：①发生任何一种故障时，两个电源的任何部分应不致同时受到损坏；②发生任何一种故障且主保护装置动作正常时，有一个电源不中断供电，并且在发生任何一种故障且主保护装置失灵以致两电源均中断供电后，应有人值班完成各种必要操作，迅速恢复一个电源供电。具备下列条件之一的供电，可视为一级负荷.（1）电源来自两个不同的发电厂。（2）电源来自两个不同的区域变电站（电压在35kV及35kV以上）；（3）其中一个电源来自区域变电站，另一个为自备发电设备（应设有自动启动装置，并能在30s内供电）。(a)不同电网(b)同一电网图1-7-12．二级消防负荷的供电要求由同一电网的双回路供电，形成一主一备的供电方式。。(a)一路低压电源(b)双回路供电图1-7-2三、直流电源主工作电源一般由交流电源经整流、滤波、稳压等措施形成。备用直流电源采用大容量蓄电池组，以确保消防系统对直流电源的需求。如图1-7-3所示。图1-7-3（1）蓄电池应能自动充电，充电电压应高于额定电压的10%左右；（2）蓄电池应设有防止过充电设备；（3）蓄电池应设有自动与手动且易于稳定地进行均等充电的装置，但如果设备稳定性能正常，可不受此限制；（4）自蓄电池引至火灾监控系统的消防设备线路应设开关及过电流保护装置；（5）对蓄电池输出的电压及电流应设电压表及电流表进行监视；（6）环境温度在0-40℃时，蓄电池应能保持正常工作状态。第二节消防系统布线一、一般原则1、消防系统的传输线路（包括所有消防设备和装置之间的信号传输线和连接线）均应采用铜芯绝缘导线和电缆，其电压等级不应低于250V.2、一类高层建筑内的电力、照明、自控等线路宜采用阻燃型电线和电缆；但重要的消防设备（如消防泵、消防电梯、防排烟风机等）的供电线路，有条件时可采用耐火型电缆、MI（矿物绝缘）电缆或采用其他防火措施以达到耐火要求.3、二类高层建筑内消防用电设备宜采用铜芯阻燃型电线和电缆.铜芯绝缘电线、电缆芯线的最小截面序号类别线芯最小截面(mm2)1穿管敷设的绝缘导线1.002线槽内敷设的绝缘导线0.753多芯电缆0.504、消防系统的传输线路的线芯截面的选择，除应满足自动报警装置的技术条件要求外，还应满机械强度要求，有如下规定：二、室内布线要求（1）用于消防控制、消防通讯、火灾报警以及用于消防设备（如消防水泵、排烟机、消防电梯等）的传输线路均应采取穿金属管、PVC（聚氯乙烯）硬质或阻燃型硬质塑料管或封闭式线槽等.（2）消防用电设备的配电线路，消防控制、通信、应急照明和警报线路，应设有明显...
