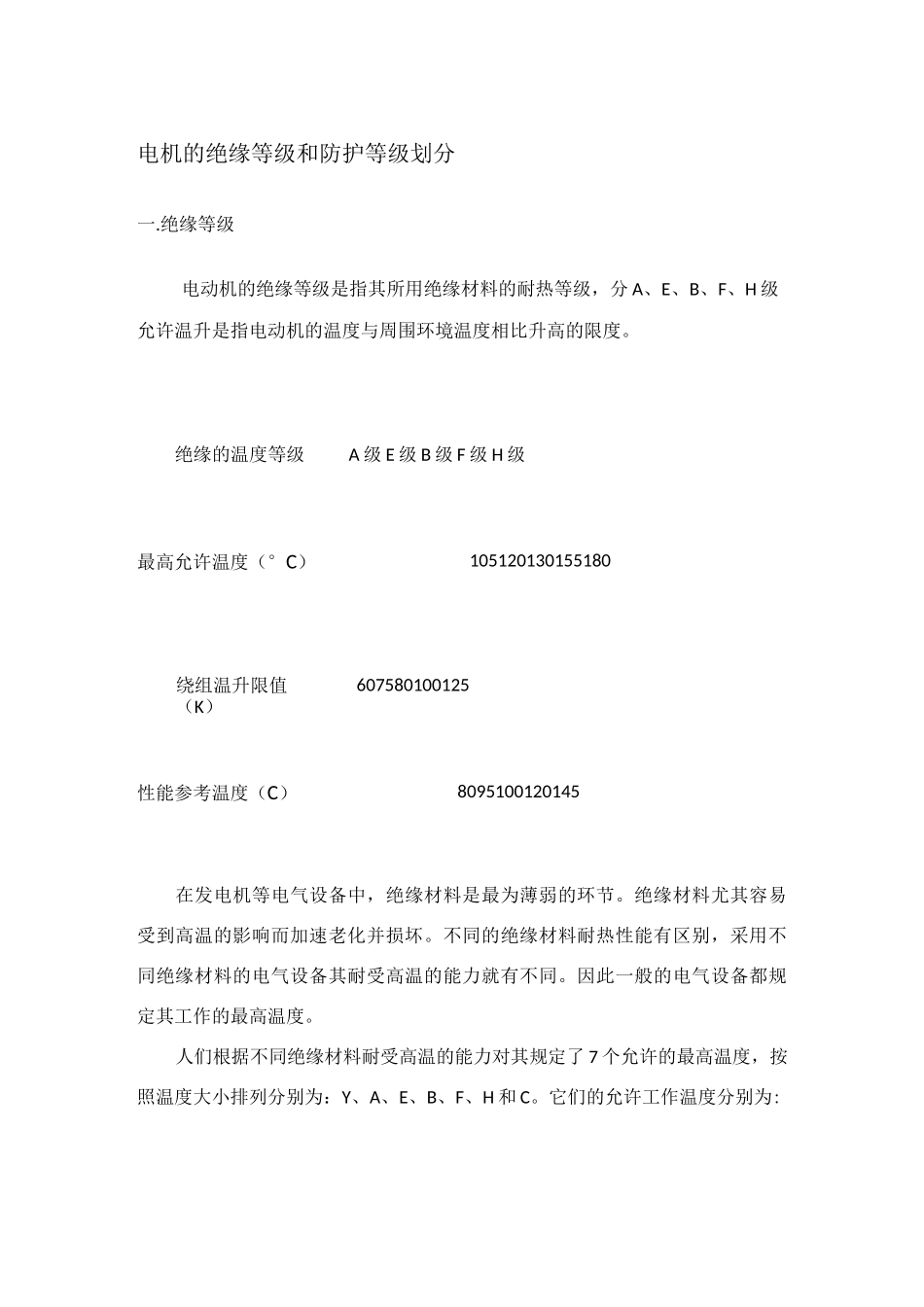

电机的绝缘等级和防护等级划分一.绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分 A、E、B、F、H 级允许温升是指电动机的温度与周围环境温度相比升高的限度。最高允许温度（°C）105120130155180性能参考温度（C）8095100120145在发电机等电气设备中，绝缘材料是最为薄弱的环节。绝缘材料尤其容易受到高温的影响而加速老化并损坏。不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。因此一般的电气设备都规定其工作的最高温度。人们根据不同绝缘材料耐受高温的能力对其规定了 7 个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H 和 C。它们的允许工作温度分别为:绝缘的温度等级A 级 E 级 B 级 F 级 H 级绕组温升限值（K）60758010012590、105、120、130、155、180 和 180°C 以上。因此，B 级绝缘说明的是该发电机采用的绝缘耐热温度为 130C。使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。绝缘等级为 B 级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。二.防护等级1.电机外壳防护等级《电机外壳防护分级》；IEC34-5第一种防护：防止人体触及或接近壳内带电部分和触及壳内转动部件（光滑的旋转轴和类似部件除外），以及防止固体异物进入电机。第二种防护：防止由于电机进水而引起的有害影响。代号 IPxx,含义见下表。第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于 50mm 固体电机能防止大面积的人体（如手）偶然或意外地触及或接近壳内带电或转动部件（但不能防止故意接触）能防止直径大于 50mm 的固体异物进入壳体2 防护大于 12mm 固体电机能防止手指或长度不超过 80mm 的类似物体触及或接近壳内带电或转动部件能防止直径大于 12mm 的固体异物进入壳体3 防护大于固体电机能防止直径大于的工具或导线触及或接近壳内带电或转动部件能防止直径大于的固体异物进入壳体4 防护大于 1mm 固体电机能防止直径或厚度大于 1mm 的导线或片条触及或接近壳内带电或转动部件能防止直径大于 1mm 的固体异物进入壳体5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行6 尘密完全防止外物侵入，且可完全防止灰尘进入第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15°防滴...
